一、IBMS簡介
智能建筑是利用系統集成的方法，將計算機網絡技術、通信技術、信息技術與建筑藝術有機地結合在一起，通過對設備的自動監控、對信息資源的管理和對使用者的信息服務及其與建筑工程之間的優化組合所獲得的投資合理、適合信息社會需要并且具有安全、高效、舒適、便利和靈活等特點的建筑物。智能建筑的基石是各個弱電智能子系統，但管理核心是樓宇管理系統（Building Management System BMS）與智能信息集成管理系統（IBMS），由這些系統進行最優化組合組成一個完整的智能建筑系統。
有的將IBMS譯為 Intelligent Building Management Systems的縮寫，認為BMS與IBMS僅僅是集成程度的不同，但概念相同。BMS集成了BAS，CCTV，SAS，FAS，CARD等系統，IBMS是BMS與OAS，PMS組成的智能集成系統，有的索性把BMS看作IBMS。把IBMS理解為BMS，缺少了大樓有關非設備信息的處理；把IBMS看作是由BMS、OAS、PMS簡單的組合，沒有充分挖掘智能建筑的信息處理智能化潛力，達到實用、智能的效果。筆者認為，作為智能建筑有機體，將IBMS理解為Information Building Management Systems更為合理。Information包含了智能建筑設備運行、聯動以及相關建筑物其他信息的處理等內容，本身包含了集成（Integrated）內容，是BMS與樓宇相關的物業管理及其工作流有機結合的組合體，實現信息的自動處理與查詢，改變了傳統的信息管理系統。
通過紫金橋軟件構建的IBMS系統，對建筑物進行的設備系統“分散控制、集中管理”，對物業信息自動處理與報警提示，實現信息資源的共享與管理、節約能源，提高工作效率和提供舒適的工作環境的管理，減少管理人員的勞動強度，提供了一個高效、便利、可靠的管理手段，實現了整個建筑物的智能監控與信息自動處理及有效管理。
二、紫金橋IBMS系統架構：
針對樓宇智能化系統的監控需求，結合紫金橋軟件結構特點，特?cái)M定系統架構圖如下：

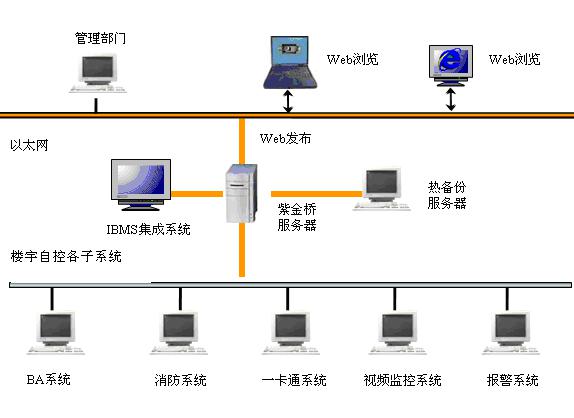

系統架構圖
該系統按照設計要求采用計算機集散式控制系統，在結構上分為三層網絡。一層是各子系統,；二層是集成網絡；一二層網絡間通過紫金橋開放的標準數據接口如ODBC、DDE、OPC等實現與各子系統之間的數據共享。三層是管理網絡，二三層網絡間通過紫金橋軟件的通信程序組件(NetClient/NetServer、通信程序采用以太網(TCP/IP)、進行數據通訊，它是連接客戶端(View)和服務器(實時數據庫)的橋梁，是構成紫金橋分布式系統的重要組成部分，Web服務器是為用戶提供Web服務的程序，用戶可以通過IE等標準瀏覽器來訪問紫金橋的數據，從遠程查看紫金橋IBMS系統的運行數據，及時了解樓宇內重要信息,為管理層提供監控的平臺。
三、紫金橋IBMS系統集成內容：
1、BA系統
BA監控子系統包括：樓宇自控系統中空調、給排水、變配電、燈光照明、新風機等設備的運行狀態、故障報警，遠程設置操作等，并根據設定值完成相應的自動控制。

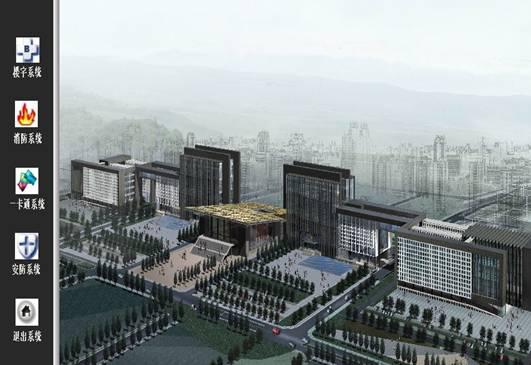

紫金橋IBMS系統主畫面如下:
1．1空調系統
監測空調機組各測點的溫度、壓力、水閥開度等參數，出現異常狀況時，系統會產生報警提示信息。根據設定的溫度，完成空調機組的自動啟停控制，以達到節能的目的。
1．2新風系統
監測新風機手/自動轉換狀態、運行狀態，確認新風機機組是否處于樓宇自控系統之下；當處于樓宇自控系統控制時，可控制風機的啟停。當系統出現異常時，系統會發出警報。并根據設定的溫度、送風溫度、冬季和夏季等條件變化進行送新風量調節。

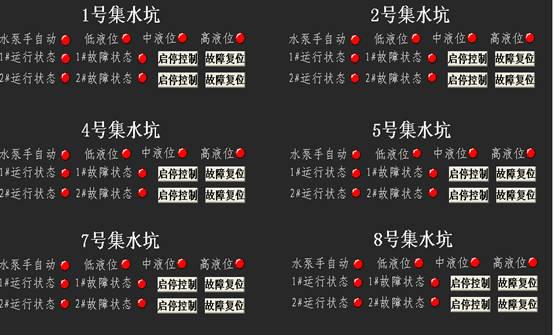

1．3給排水系統
監測各集水坑高液位，水泵運行狀態，過載報警，高水位報警。并可手動/自動啟停控，故障復位等

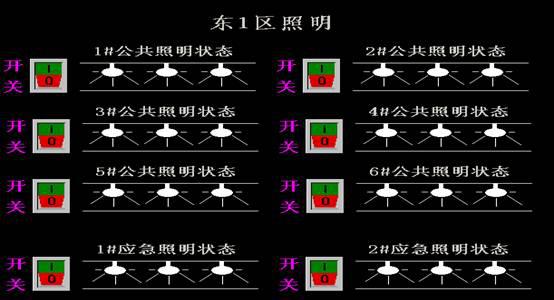

1．4照明系統
根據設定時間自動開啟/關閉不同區域的燈光，達到節能的目的。

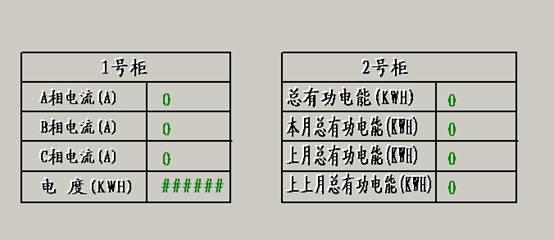

1．5供配電系統
實時監測樓宇內用電情況，過壓、過流等故障報警提示，并生成用電量日報、月報、年報表等。

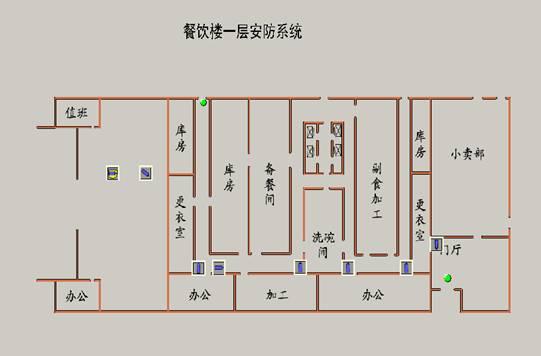

2、安防系統

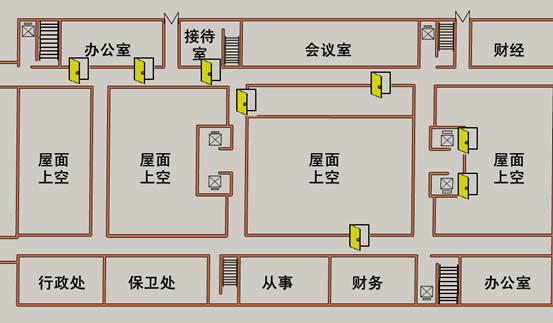

本系統主要有視頻監控和防盜報警探頭組成。紫金橋IBMS系統實時采集各防盜報警探頭的狀態(正常／報警)。當報警產生，自動開啟對應的視頻畫面，并錄制。
3、一卡通系統
紫金橋IBMS系統與一卡通系統通過標準數據接口通訊，通過對IC卡的監控，完成人員的考勤、門禁、停車場、消費等管理。了解人員考勤情況、門禁的狀態、停車場車位和收費情況、消費情況等。
四、紫金橋IBMS系統總結：
通過紫金橋軟件構建的智能樓宇IBMS系統，可將樓宇各個子系統進行有效的整合集成，可以實現以下目的：
1、各子系統數據的共享、跨子系統的聯動操作
2、遠程監控、故障告警、診斷維護
3、詳細的數據記錄查詢（報表、曲線等）
4、有效的節約能源
5、提高管理效率
