一、概述

目前FFU凈化單元適用于建造模塊化、大面積的潔凈室送風天棚和局部高潔凈度要求的場合。但FFU凈化單元相對安裝分散和獨立，控制時需要針對每臺手動控制。紫金橋軟件技術有限公司根據客戶的要求，提出FFU凈化單元聯網監控系統技術方案，完成所有FFU凈化單元遠程計算機控制和監控每臺FFU凈化單元重要運行參數，遠程診斷FFU凈化單元運行情況等。本系統提高設備使用率、減少設備故障解決時間、實時了解設備運行情況。

二、技術方案

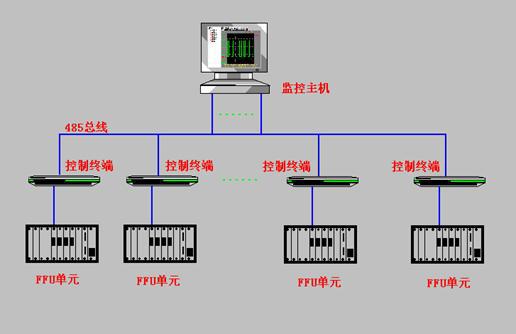

系統框架如下：

遠程控制

為每臺FFU設計一專用控制終端，控制終端通過RS485總線與計算機通訊，完成數據交互，完成控制命令下發?？刂平K端通過兩個開關量輸出節點，兩個繼電器；其中一個繼電器閉點接低速檔，開點接高速檔；另一個繼電器控制電源，即控制風機啟動停止。

遠程數據采集

控制終端本身設計有模擬量輸入節點、開關量輸入節點和開關量輸出節點。模擬量輸入節點可接FFU單元的壓差、風速等信號（可根據客戶要求來定），開關量輸入接FFU單元的風機啟停狀態。控制終端等到這些信號再通過RS485總線傳輸給計算機顯示。

遠程診斷

通過控制終端采集的信息，可了解設備運行情況，開機、停機、故障或者參數的情況，不必到現場通過一些專用儀表測量，減少人工的勞動強度提高工作效率，故障得到及時解決。

系統對外口

此系統不僅可以完成以上的功能，而且可擴展性比較強，如今后企業要想上ERP、MES等系統或者第三方軟件想得到本系統的數據，該系統都可能與它們無縫聯接。

對外接口圖如下：

三、系統總結

紫金橋軟件是紫金橋公司在長期的工程實踐中逐步發展起來的一套計算機監控系統。使用紫金橋系統，可以方便地構造適應自己需要的“數據采集系統”，在任何需要的時候把生產現場的信息實時地傳送到控制室，并且通過局域網和Internet，可以在任何地方訪問實時和歷史生產數據，及時了解、評價生產情況和操作水平。

有任何關于組態軟件的技術問題或需要更多的技術資料，可以在微信(微信號：Realinfo）留下聯系方式或者到http://www.realinfo.cc/交流。
