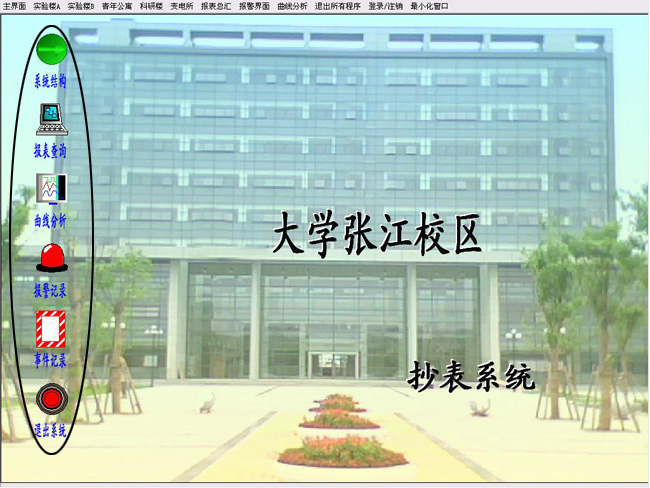

一、主界面
此界面分為2部分：
方形區域：系統中各個界面的快捷聯接，可以由此方便的進入用戶想要進入的操作區域；
主界面 返回初始界面，如上圖所示；
實驗樓A 進入可以監控實驗樓A對應房間電表的實時狀態；
實驗樓B 進入可以監控實驗樓B對應房間電表的實時狀態；
青年公寓 進入可以監控青年公寓對應房間電表的實時狀態；
科研樓 進入可以監控科研樓對應房間電表的實時狀態；
變電所 進入可以監控變電所對應房間電表的實時狀態；
報表總匯 進入可查詢房間電度的歷史記錄；
報警界面 進入可查詢某個房間對應表的電壓和電流報警情況；
曲線分析 進入可查詢某個房間對應表的各項參數值；

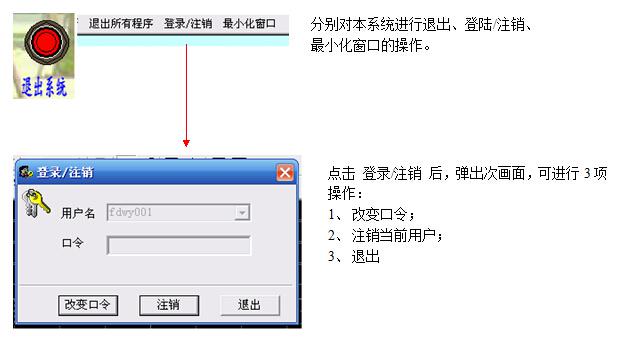

退出所有程序 退出整個系統；

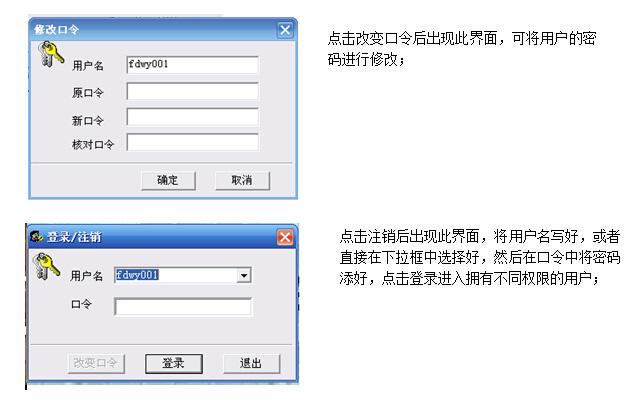

登錄/注銷 進行某個用戶的登錄或者注銷；
最小化窗口 最小化整個系統；
圓形區域：進入系統各個操作區域的菜單；
系統結構 進入可查詢整個系統的實時狀態，方便用戶監控整個系統；
報表查詢 進入可查詢所需查詢表的歷史記錄，分日報表和月報表2種；日報表為每塊表對應一份報表，月報表為整棟樓一份報表（實驗樓A、實驗樓B、青年公寓、科研樓、變電所）；
曲線分析 進入可查詢某個房間對應表的各項參數值；
報警記錄 進入可查詢某個房間對應表的電壓和電流報警情況；
事件記錄 進入可查詢整個系統的事件記錄；
退出系統 點擊退出整個系統；
二、系統監控
方法一：直接選擇想要查看的區域，點擊進入；

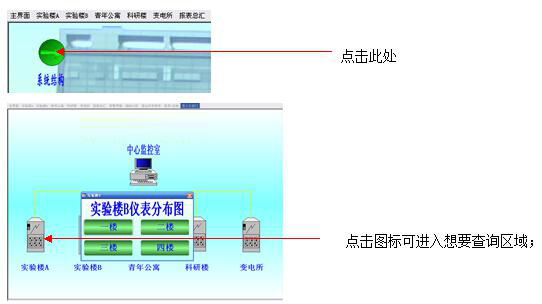

方法二：通過系統結構圖進入想要查看的區域：

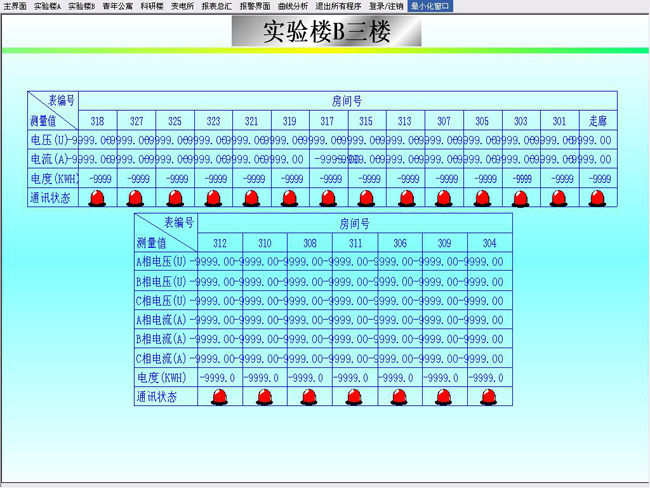

以上二種方式都可進入下圖所示界面，可以觀測房間對應表的電力參數：
此表中分2種表：
1、單相表：表格中會顯示電壓（V）、電流（A）、電度（KWH）、通訊狀態；
2、三相表：表格中會顯示A/B/C三相電壓（V）、A/B/C三相電流（A）、電度（KWH）、通訊狀態。
在此表格中可形象直觀的觀察出各個房間的電力參數實時值；
三、報表查詢
想要查詢哪塊區域的報表，就點擊區域的按鈕。

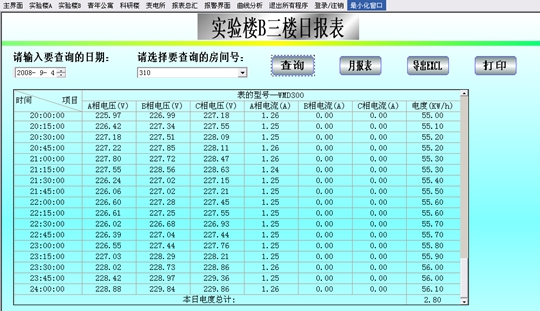

日報表：
請輸入查詢的日期： 設定要查詢的日期；
請選擇要查詢的房間號： 從下拉框中選擇要查詢的房間號；
查詢按鈕： 點擊后可查詢所需房間號所選擇日期表的參數；
月報表按鈕： 可以切換到本房間所在樓層的月報表；
導出EXCEL按鈕： 可以把當前表的信息以EXCEL形式導出到桌面上，EXCEL文檔的名字為當前樓層當前房間的某一日期，例如“實驗樓B310房間2008年9月4日報表”
這個就為一個日報表的名稱；
打印按鈕： 可以把當前表的信息打印出來。

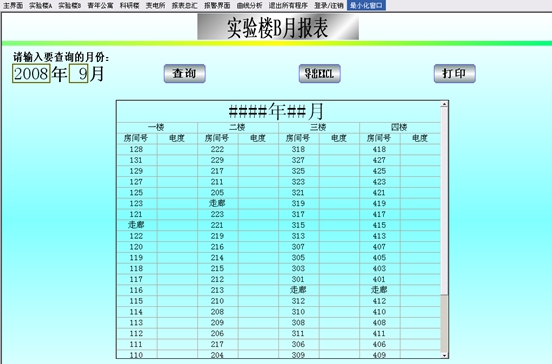

月報表：
請輸入要查詢的月份： 設定要查詢的月份；
查詢按鈕： 查詢本棟樓所有房間選擇月的用電情況；
導出EXCEL按鈕： 可以把當前表的信息以EXCEL形式導出到桌面上EXCEL文檔的名字為當前樓層的某月日期，例如“實驗樓2008年9月報表”
打印按鈕： 可以把當前表的信息打印出來。

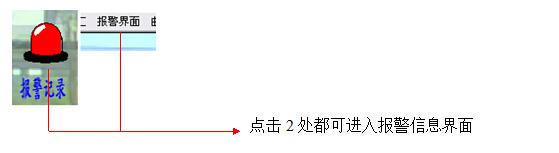

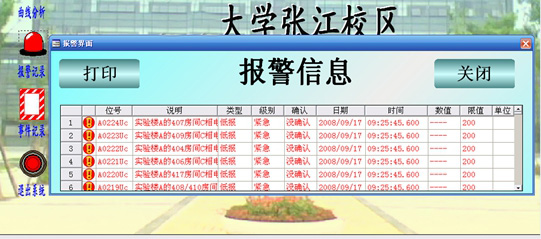

四、報警查詢
報警信息為彈出窗口，報警信息顯示在報表中；
打印 可將報表中所顯示的報警信息打印出來；
關閉 將本窗口關閉，但是如果報表中有報警信息沒有確認，則該窗口每間隔1分鐘時間會彈出來一次；
在報表中點擊右鍵可對報警信息進行確認，點擊右鍵，選中確認所有報警，則將所有恢復正常的報警信息給隱藏；如果想查看歷史報警，則選擇查詢歷史報警，按照自己想要的報警信息進行選擇；

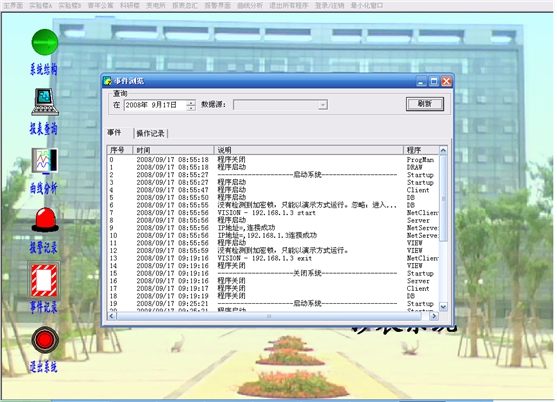

五、事件記錄
點擊事件記錄按鈕可查詢程序所發生的各種事件信息；

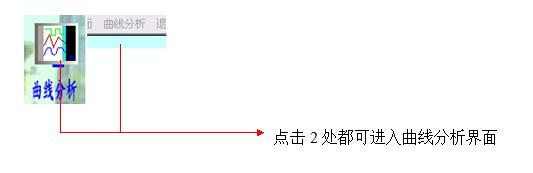

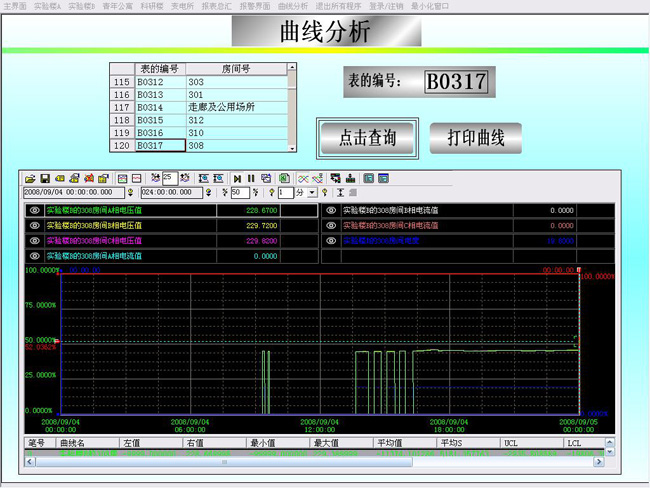

六、曲線分析
在“表的編號”區域輸入要查詢房間號對應的表編號，就可查詢出要查的房間號的曲線分析圖，具體設置在方形區域內；
點擊查詢按鈕： 選擇好表號點擊就可查詢所需信息；
打印曲線按鈕： 可以把當前圖中所顯示出來的曲線圖打印出來。
七、其它操作
