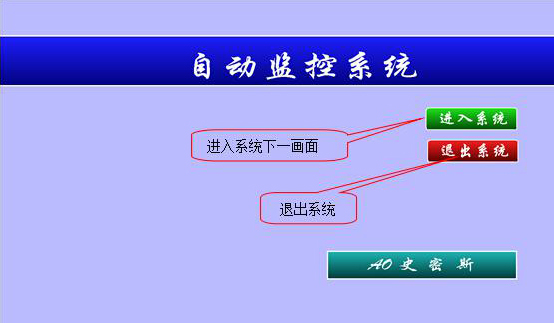

一、初始界面：
二、主界面
水路性能：進入前、后工位水路耐壓檢測臺的實時顯示以及歷史查詢，包括歷史查詢出來報表的打印和EXCEL導出功能；
風機性能：進入風機檢測種類選擇界面；
氣路性能：進入氣路檢測種類選擇界面；
完成品一：進入完成品一檢測時的實時數據顯示界面；
完成品二：進入完成品二檢測時的實時數據顯示界面；
完成品三：進入完成品三檢測時的實時數據顯示界面；
完成品四：進入完成品四檢測時的實時數據顯示界面；
完成品五：進入完成品五檢測時的實時數據顯示界面；
退出系統：點擊退出本系統。

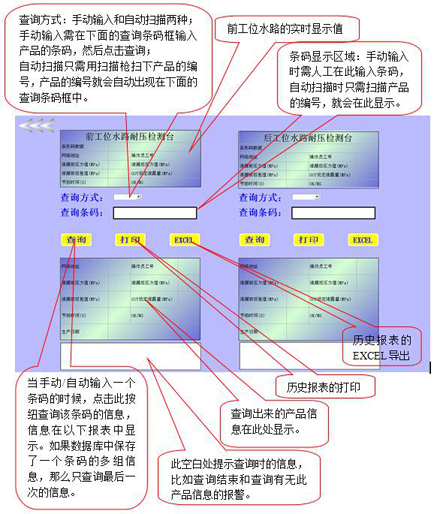

三、水路監控畫面：

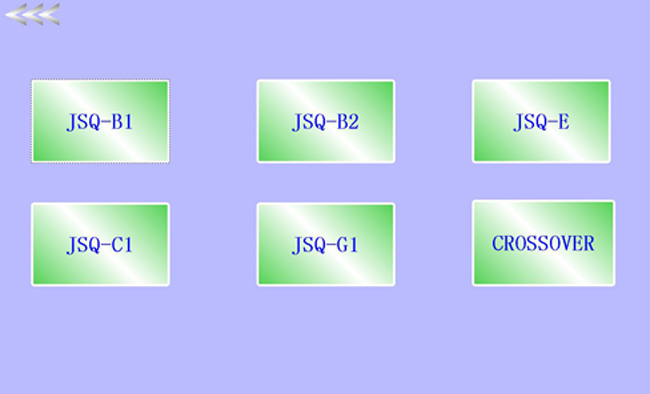

四、風機種類選擇畫面
JSQ-B1：進入JSQ-B1類型風機的實時顯示以及歷史查詢，包括歷史查詢出來報表的打印和
EXCEL導出功能；
JSQ-B2：進入JSQ-B2類型風機的實時顯示以及歷史查詢，包括歷史查詢出來報表的打印和
EXCEL導出功能；
JSQ-E：進入JSQ-E型風機的實時顯示以及歷史查詢，包括歷史查詢出來報表的打印和
EXCEL導出功能；
JSQ-C1：進入JSQ-C1類型風機的實時顯示以及歷史查詢，包括歷史查詢出來報表的打印和
EXCEL導出功能；
JSQ-G1：進入JSQ-G1類型風機的實時顯示以及歷史查詢，包括歷史查詢出來報表的打印和
EXCEL導出功能；
CROSSOVER：進入CROSSOVER類型風機的實時顯示以及歷史查詢，包括歷史查詢出來報表的打印和EXCEL導出功能；
JSQ-B1：進入JSQ-B1類型風機的實時顯示以及歷史查詢，包括歷史查詢出來報表的打印和
EXCEL導出功能；

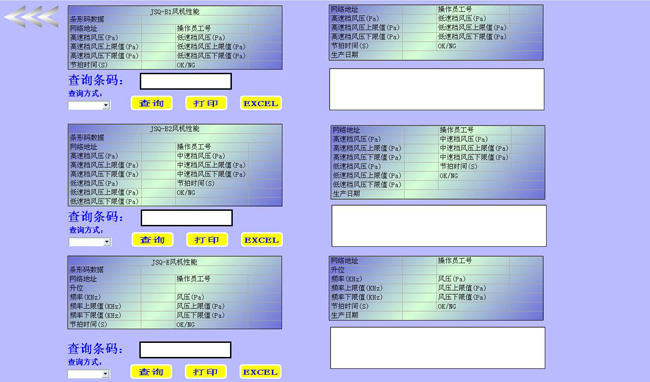

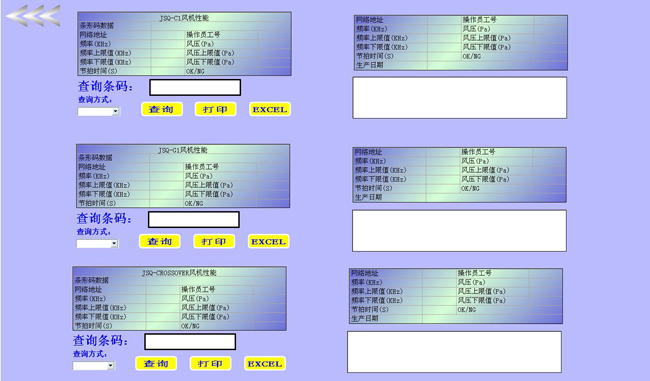

五、風機的兩個監控界面
查詢方式：手動輸入和自動掃描兩種；
手動輸入需在下面的查詢條碼框輸入產品的條碼，然后點擊查詢；
自動掃描只需用掃描槍掃下產品的編號，產品的編號就會自動出現在下面的查詢條碼框中。
查詢條碼：手動輸入時需人工在此輸入條碼，自動掃描時只需掃描產品的編號，就會在此顯示。
查詢：當手動/自動輸入一個條碼的時候，點擊此按紐查詢該條碼的信息，信息在以下報表中顯示。如果數據庫中保存了一個條碼的多組信息，那么只查詢最后一次的信息。
打?。簹v史報表的打印。
EXCEL：歷史報表的EXCEL導出。

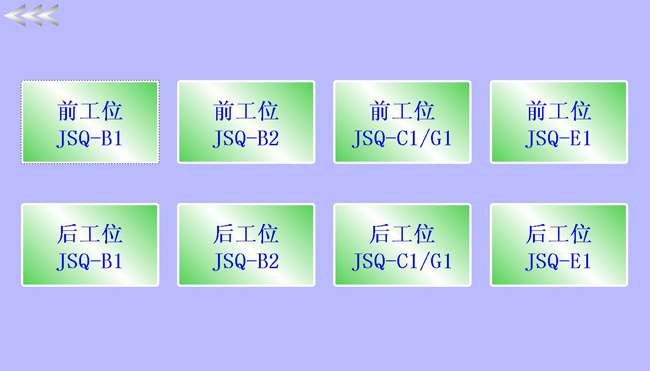

六、氣路種類選擇畫面
前工位：

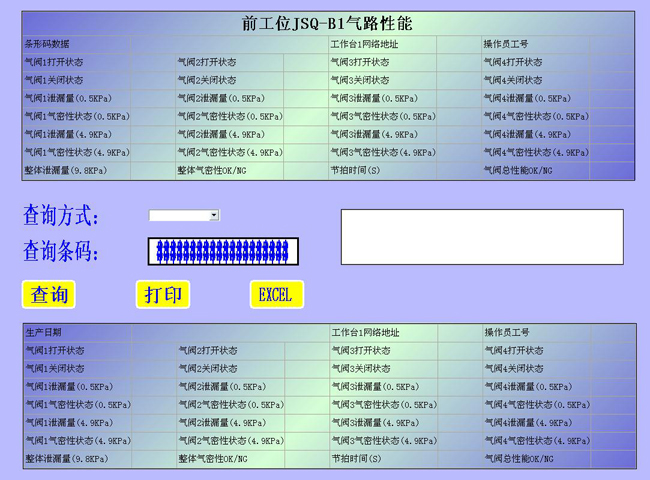

JSQ-B1：進入JSQ-B1類型氣路的實時顯示以及歷史查詢，包括歷史查詢出來報表的打印和
EXCEL導出功能；

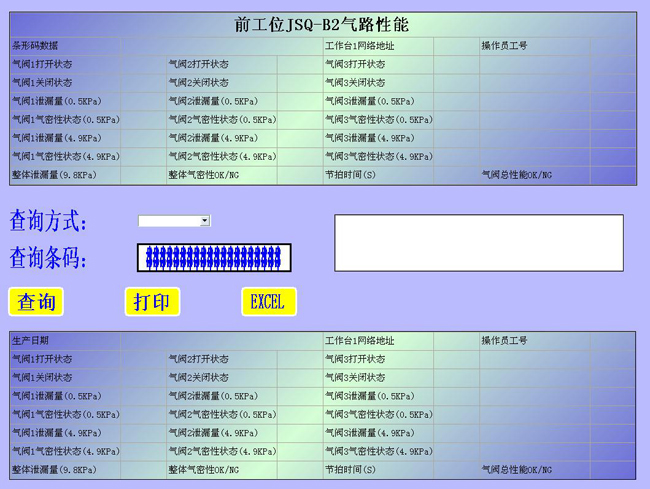

JSQ-B2：進入JSQ-B2類型氣路的實時顯示以及歷史查詢，包括歷史查詢出來報表的打印和
EXCEL導出功能；

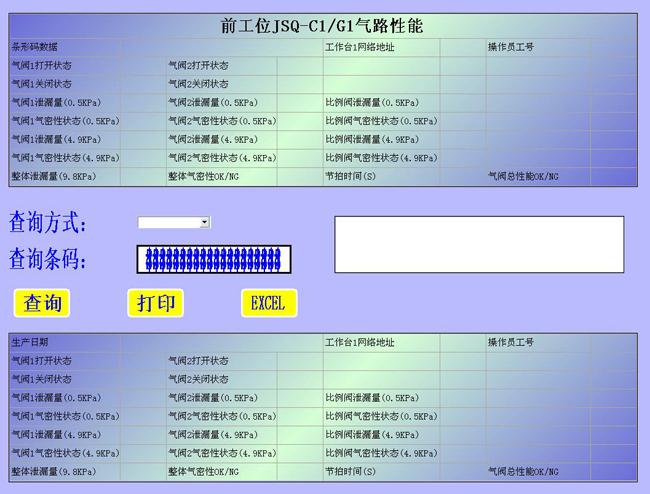

JSQ-C1/G1：進入JSQ-C1/G1類型氣路的實時顯示以及歷史查詢，包括歷史查詢出來報表的打印和EXCEL導出功能；

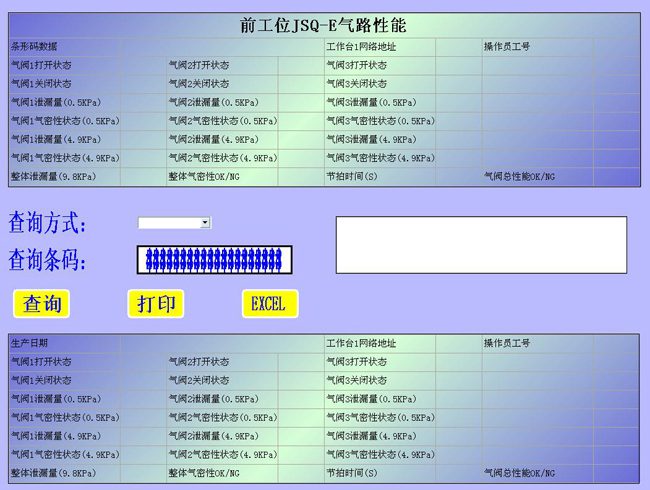

JSQ-E1：進入JSQ-E1類型氣路的實時顯示以及歷史查詢，包括歷史查詢出來報表的打印和
EXCEL導出功能；

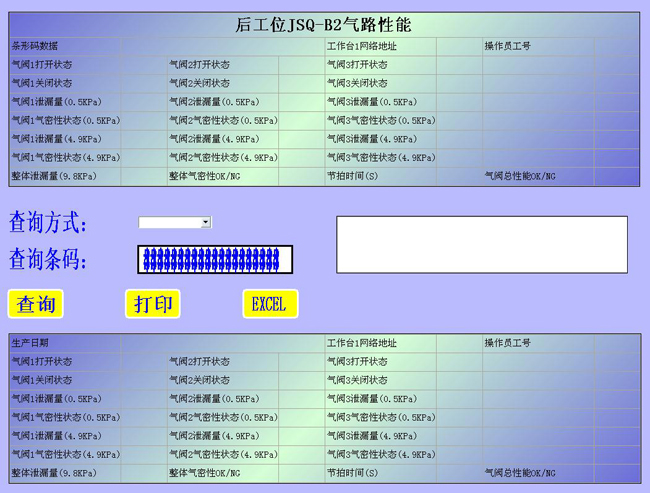

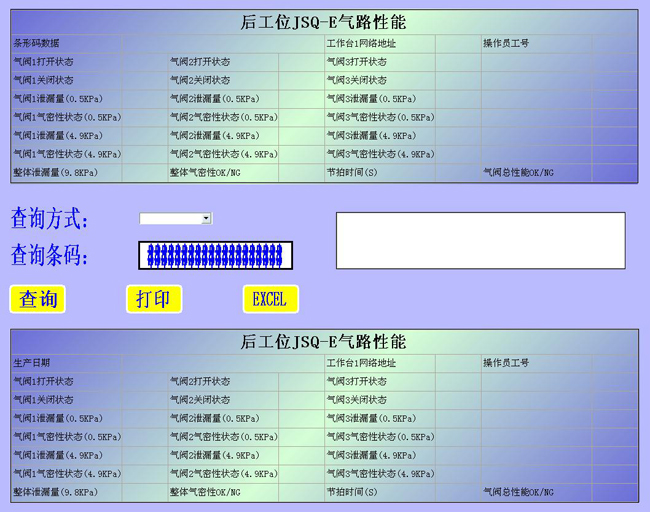

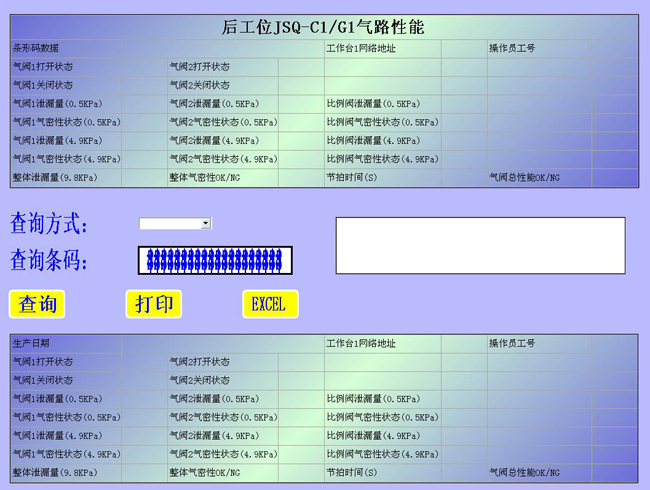

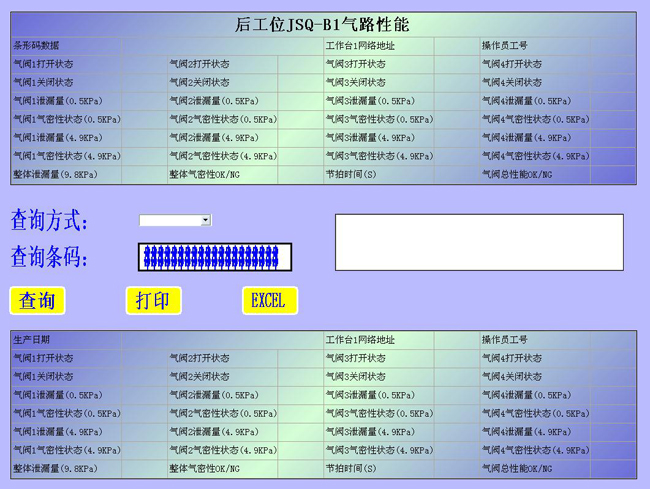

后工位：參考前工位。
查詢方式：手動輸入和自動掃描兩種；
手動輸入需在下面的查詢條碼框輸入產品的條碼，然后點擊查詢；
自動掃描只需用掃描槍掃下產品的編號，產品的編號就會自動出現在下面的查詢條碼框中。
查詢條碼：手動輸入時需人工在此輸入條碼，自動掃描時只需掃描產品的編號，就會在此顯示。
查詢：當手動/自動輸入一個條碼的時候，點擊此按紐查詢該條碼的信息，信息在以下報表中顯示。如果數據庫中保存了一個條碼的多組信息，那么只查詢最后一次的信息。
打印：歷史報表的打印。
EXCEL：歷史報表的EXCEL導出。

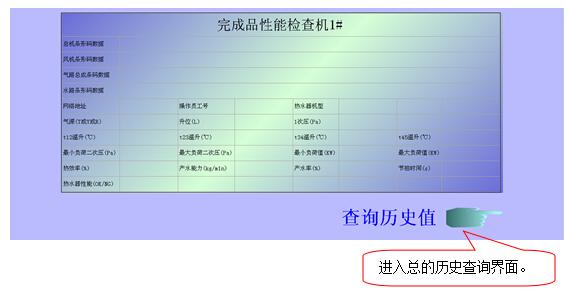

七、完成品監控界面
在主界面中選擇完成品一進入次畫面，此畫面對正在采集的數據進行實時顯示。
同時在主界面中分別選擇完成品二、完成品三、完成品四、完成品五，則分別進入對應的此畫面。

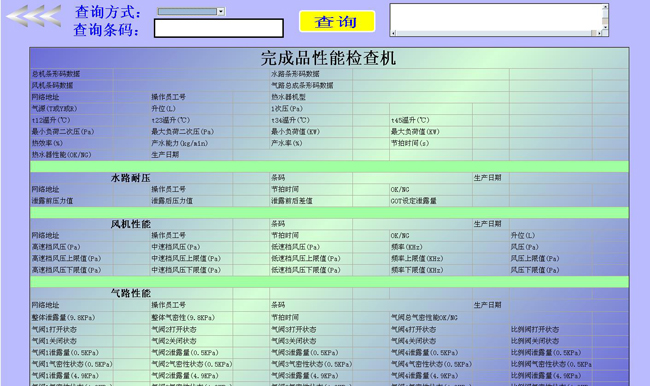

八、完成品查詢
查詢方式：手動輸入和自動掃描兩種；
手動輸入需在下面的查詢條碼框輸入產品的條碼，然后點擊查詢；
自動掃描只需用掃描槍掃下產品的編號，產品的編號就會自動出現在下面的查詢條碼框中。
查詢條碼：手動輸入時需人工在此輸入條碼，自動掃描時只需掃描產品的編號，就會在此顯示。
本篇是工程的使用說明文檔，如果想要關于這個文檔的工程，或者有任何關于組態軟件的技術問題，或者需要更多的技術資料，可以在微信(微信號：Realinfo）留下聯系方式或者到http://www.realinfo.cc/交流論壇里提出，我們將及時為您解答。
