一、概述

隨著工業的進步和社會的發展，水污染日趨嚴重，已經成了世界性的頭號環境治理課題，水污染正在由淺層向深層發展，地下水和近海域海水也正在受到污染，我們能夠飲用和使用的水正在不知不自覺中減少。日趨加劇的水污染，已對人類的生存安全構成重大威脅，成為人類健康、經濟和社會可持續發展的重大障礙。

我國的水的質量之所以呈現不斷惡化的趨勢，其中一個重要原因是監督力度的不足和監控手段的落后。而隨著我國工業企業的飛速進步和發展，工業排污治理更成為其中的重中之重，廢水處理也就成為了大多數工廠需要面對的實際問題，尤其是環保問題在當今社會被高度重視，如何有效的處理廢水、實時掌握廢水處理裝置的實際運行情況以及及時準確地獲取和反映處理數據的動態變化已經成為眾多企業持續發展的重要前提。

下面就具體闡述紫金橋軟件在廢水遠程及集中監控中的應用、監控系統的工作流程及廢水處理的效果。

二、系統功能描述

在廢水處理項目中，所涉及的廢水處理集中監控，很多必須無人值守設備或監測點，不適合搭建有線通訊網絡。若采用光纖或電臺的方式實現無線通訊，不僅設備投入耗資巨大，而且不適應移動的需要，因此需要利用高科技開發遠程監控系統，以實現對廢水處理點的自動監控。

GPRS(General Packet Radio Service，通用分組無線業務)正在工業自動化領域得到越來越廣泛的應用。本系統是以紫金橋監控軟件為基礎結合GPRS的基礎理論，利用國內現有技術基礎上，開發的廢水資源遠程監控系統。系統利用軟件自帶的趨勢曲線功能、報警功能實時顯示各參數的實時趨勢以及實時報警信息，并有參數動態變化顯示、動態流程畫面。

進入系統首先進入遠程監控系統的導航界面，囊括了通過本系統監測的各個站點。用戶可以通過點擊站點名稱按鈕的操作，進入需要查看的監測點實時監測情況。

圖1

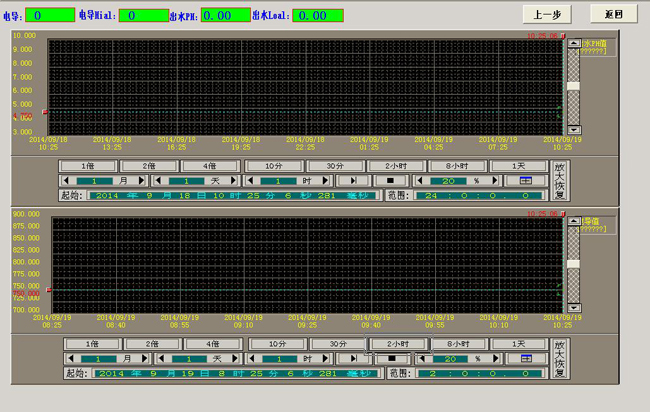

用戶通過導航界面進入某監測站點，例如圖1所示，可以看到趨勢曲線，實時顯示電導值和出水PH值的曲線變化，以便于操作人員掌握數據變化情況，并進行記錄分析。

圖2

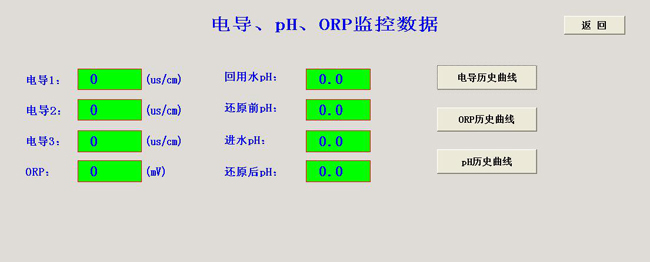

圖2為實時數據界面，通過該界面操作人員可以及時、準確的掌握電導、PH、ORP等監控數據的實時變化，并可通過該界面切換到相應監控數據的歷史曲線界面，查看相應參數的歷史曲線。

圖3

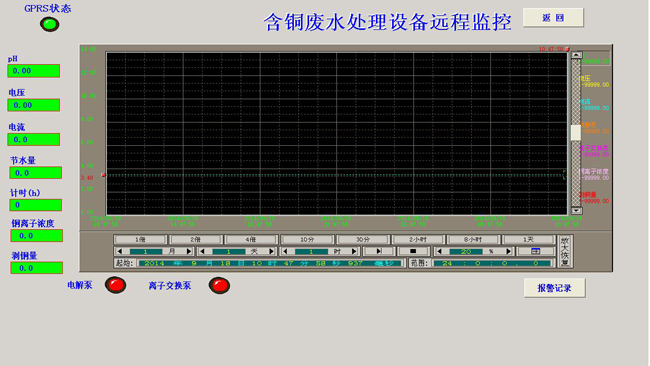

圖3界面主要用于顯示含銅廢水處理設備的遠程監控，左側可以觀察到PH、電壓、電流、節水量、銅離子濃度、剝銅量等數據的實時值，右側曲線顯示區可以同時顯示以上各數據的實時趨勢曲線。另外操作人員還能實時監測電解泵、離子交換泵及GPRS通訊設備的運行狀態。本界面可以切換到報警記錄界面，報警記錄使用了紫金橋軟件自帶的報警控件，能夠實時的顯示報警信息，并能通過若干過濾條件查詢報警歷史。

圖4

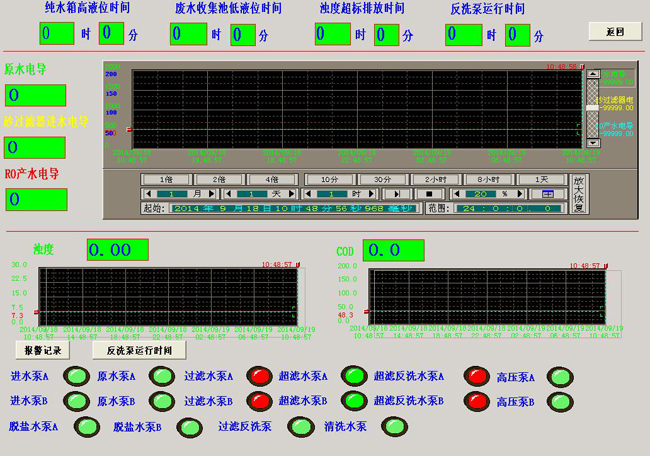

圖4界面主要用以顯示各處理設備的運行狀態及參數的實時變化的數據和曲線。

圖5

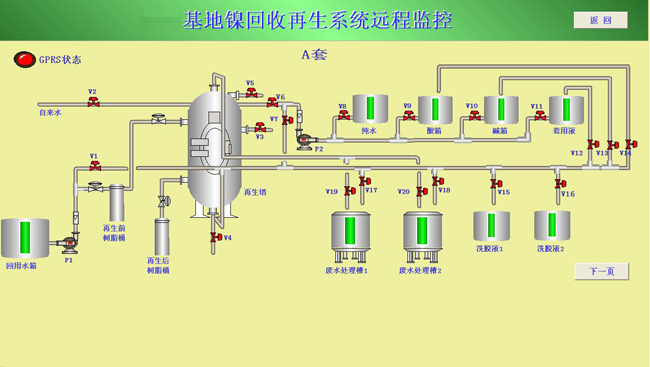

圖5界面為某基地鎳的回收再生系統的動態流程畫面。

三、總結

為了科學合理的開發、利用、整治廢水資源，結合廢水處理裝置以紫金橋軟件為基礎設計開發的廢水遠程監控系統，此系統集計算機技術、自動控制技術和無線通信技術為一體，與傳統的人力管理的方式相比，該系統具有較高的環境適應性、高實時性和高可靠性等優點，能節約大量的人力和物力，有較高的社會推廣價值，對減少廢水對環境的損害、廢水處理中某些資源的回收再生等具有現實意義，并且紫金橋軟件使用方便設計畫面簡潔易操作，各功能界面之間切換方便，對操作人員的要求并不高，這也為企業減少了高技術人才不必要的投入。
