市政污水排放量的測量
● 非滿管的流量測量
● 集成干式電容液位測量
● 管道式流量的測量保證了安全清潔的工作環境
背景
卡帕拉協會成立于1957年，負責處理斯德哥爾摩市北部和東部的污水。瑞典國王于2000年4月啟用了一個擴建的現代化工廠。今天，它服務于11個城市，被認為是世界上最環保和先進的污水凈化廠之一。該工廠位于利丁戈的卡帕拉，斯德哥爾摩以東的一個島嶼，在著名的斯德哥爾摩群島的內部。來自11個不同城市、大約550 000人、醫院、辦公室和工業的廢水，在進入處理廠之前經過一個60公里長的隧道系統和三個泵站，在那里只需24小時，就能作為凈水離開處理廠。
測量要求
斯德哥爾摩廣闊的延伸區域被劃分為24個子區域，污水按區域分別收集。每個區域收集的污水量必須非常準確地測量。
客戶要求在非滿管的管道中測量精度要優于滿量程的1%。流量在白天波動較大。管道中的液位可能低至10%。而在冬季，污水的溫度可能很低，脂肪很容易在低流量下積累，造成干擾，從而導致測量精度降低。
污水流經的隧道為天然巖石形成，會生成大量強腐蝕性的H2S，這對可以使用的材料產生了限制，尤其是在電極不總是浸沒的情況下。客戶對H2S的另一項要求是，測量應在一個封閉的系統中進行，以便為維修工程師創造一個安全和清潔的工作環境。因此，明渠測量解決方案被否絕。

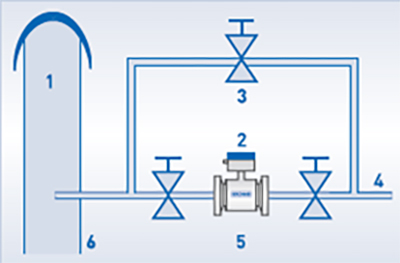

1、污水隧道系統
2、TIDALFLUX流量計
3、旁通管路
4、分區污水入口
5、干凈，安全的維護區域
6、出口方向
科隆解決方案
客戶選擇了KROHNE的TIDALFUX流量計，因為它滿足了他的所有要求。客戶總共安裝了24臺具有各種直徑大小的TIDALFLUX電磁流量計，尺寸從DN600到DN1000不等。TIDALFLUX具有耐磨的襯里，并使用安裝在距管道底部10%高度的接液電極。這是一個主要的優勢，因為友商用于測量非滿管管道的流量計具有多個電極，在非滿管狀態，其大多數電極與強腐蝕性的H2S氣體環境接觸，結果導致儀器在很短的時間內就損壞了。
TIDALFLUX流量計通過電容板和高頻電路來測量管道填充液位。它使用了一種專利的非接觸液位測量方式。集成在襯里內部的液位傳感器不與液體接觸，因此對漂浮在表面的脂肪和油不敏感。為了防止脂肪在客戶管道與流量傳感器的過渡處堆積，還安裝了一段薄壁縮徑管，以創建一個平滑的通道。TIDALFLUX能夠可靠地測量液位在10%至100%管道截面之間的液體流量。

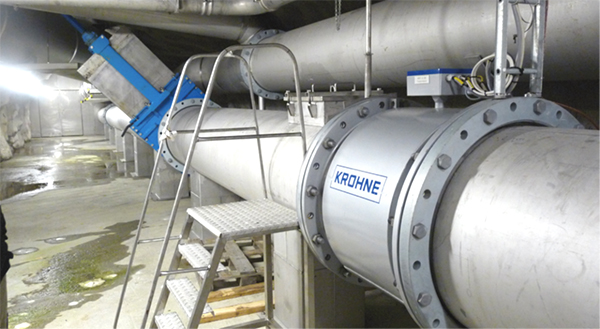

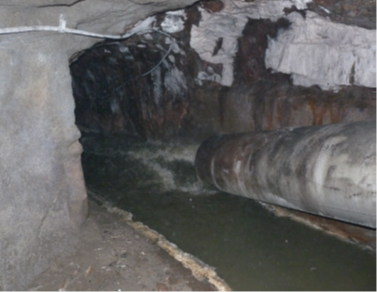

圖：污水管道到隧道的出口
客戶利益
● 得益于封閉管道式的設計，保證了安全干凈的操作空間。
● 非滿管工況下的精確測量。
● 無故障的流量測量。
● 高耐磨性和耐化學腐蝕。
● 不需要在線標定。

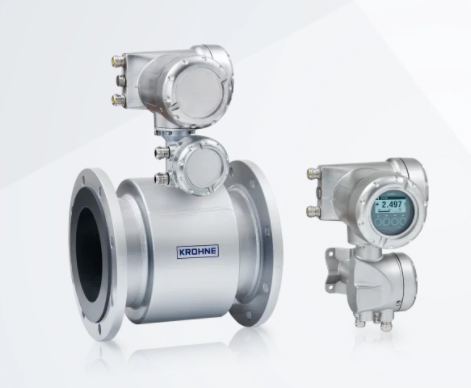

使用產品- TIDALFLUX 2300 F
● 用于非滿管管道的電磁流量計
● 液位低至管徑的10%仍能測量
● 管徑范圍從DN200到DN1600（8”到64”）
