液態丙烷的貿易交接裝車
基于MID MI-005貿易交接指令的液化氣體的裝車測量系統
液態丙烷的質量流量測量

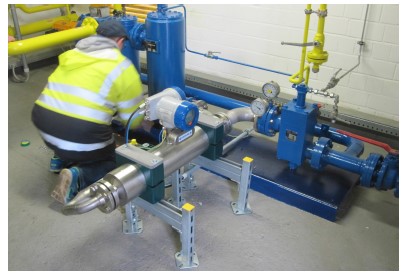

采用直管設計的測量管能為客戶減少安裝所需的空間
1.背景
Knauber 是一家專門經營礦物油以及液化氣體等產品的中型家族企業。作為工業企業的能源供應商，Knauber在德國埃菲爾地區經營著一家裝車工廠。在這里能夠?qū)χ剡_22000Kg/48500lb的液化丙烷儲存罐進行裝車工藝。
2.測量要求
Knauber采用貿易交接級的儀表，來正確地收取其裝車產品的費用。這項技術必須符合對除了水以外液體的連續動態計量的要求，就如貿易交接指令(MID)MI-005中所規定的一樣。
直到現在，Knauber仍然在使用機械式流量計來進行貿易交接計量。然而這個設備并不能夠長期地保證測量精度符合客戶的需求。除此之外，這種設備需要非常頻繁的日常維護，而且它并不是為了直接輸出丙烷裝車的總量（質量）而設計的。
因此Knauber公司嘗試使用嚴格遵循MI-005要求的科里奧利流量計。同時他們也希望所用的設備能夠讓貿易交接工藝變得更加自動化，那樣的話客戶就可以在一個遠離現場的控制室內使用電腦對貿易交接工藝進行自動化控制。這個流量計必須要能夠按照需求在一個非常大的量程范圍內進行測量，同時其安裝空間非常有限。
3.科隆解決方案
Knauber最終使用了OPTIMASS 7300。這個系列的科里奧利質量流量計擁有基于 OIML R117以及MID MI-005的貿易交接計量認證。科隆公司提供了一體型哈氏合金測量管(DN 50/2")的型號。作為全世界唯一一個利用單直管測量的質量流量計，OPTIMASS 7300 能夠安裝在一個非常狹窄的空間并且不需要考慮進口或出口直管道的要求。
4.客戶利益
選擇了OPTIMASS 7300C后，Knauber獲得了一臺能夠滿足貿易交接計量中所有嚴苛要求的可靠的質量流量計。這臺質量流量計優異的線性度以及在指定的量程范圍內的超高測量精度能夠降低校準儀器所需的成本。
科隆的儀器不需要日常維護就能夠持續工作，這將用戶的工作量以及運營成本降到了最低。因此，與機械式的流量計相比，整體所需要的成本明顯更低。OPTIMASS 7300的另外一個優點就是能夠在狹窄的空間中安裝與工作。所以當Knauber在改造它們現有的測量系統時，無需專門為流量計設置昂貴的額外工藝管道配合安裝。而如果Knauber使用帶有U型測量管的質量流量計或者其他類型的流量計時，必須考慮流量計所需要的必要安裝空間或進出口直管段等。
5.使用產品
OPTIMASS 7300
用于測量液體以及氣體的科里奧利質量流量計
貿易交接級精度等級（MID 2004/22/EC MI-005）
能測量高達430000kg/h / 15800lb/min的質量流量
卓越的零點穩定性
模塊化電子部件
可選伴熱夾套
