使用3D傳感器進行行李位置控制和測量
夏季是旅游高峰期。 每到這個季節，全球各地的機場都致力于提升效率。 為了滿足嚴格的航班時間表，必須確保快速可靠地輸送大量的行李，盡管有時這些行李需要在登機口與飛機之間“長途跋涉”數公里。 航班延遲不僅會造成乘客緊張和時間成本，也會導致大量的金錢成本。 在BEUMER集團的高速行李搬運系統中，ifm的3D傳感器確保了高效和無誤的行李搬運。

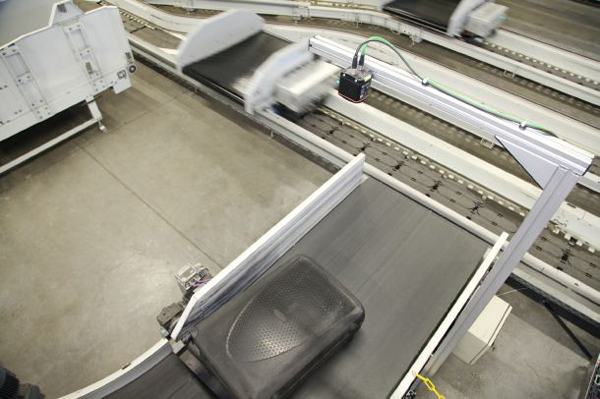

正確平放后，該行李箱已做好高速輸送準備。
憑借autover運輸車輛分揀系統，BEUMER集團為日常的行李搬運挑戰提供了正確解決方案。在無源導軌系統上，被稱為BEUMER autover小車的智能運輸車輛采用非接觸式的電力傳動驅動，將每個經過安檢的行李安全輸送到目的地。目前，BEUMER autover?已經在迪拜、莫斯科、尼斯、格丹斯克和蒙特利爾等重要航空樞紐中投入使用。未來，丹佛和倫敦坦斯特德機場等樞紐也將很快投入使用該系統。
“我們的系統每個輸送點每小時吞吐量達900件行李，處理速度非常快。”BEUMER集團負責持續改進BEUMER autover的HLC軟件工程師Michael Baumeister說道。 數百個BEUMER autover小車可在類似過山車的導軌系統上同時以每秒10米的速度輸送乘客的行李箱、包裹和超限行李，而導軌系統包括急彎、傾角達18°的上下陡坡以及長直線段。“每個小車拾取一件行李，在輸送期間提供100%可追溯性。”

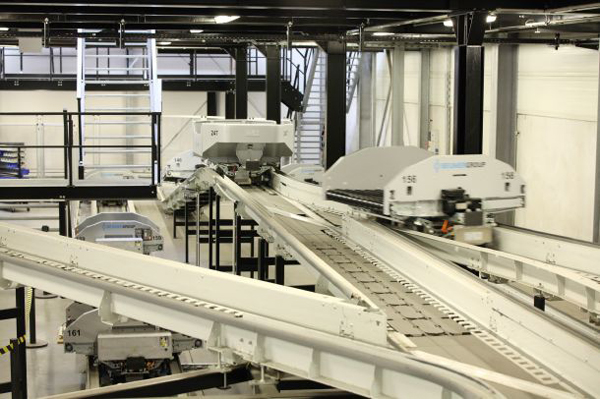

在復雜的導軌系統上，小車自動導航到指定目的地。

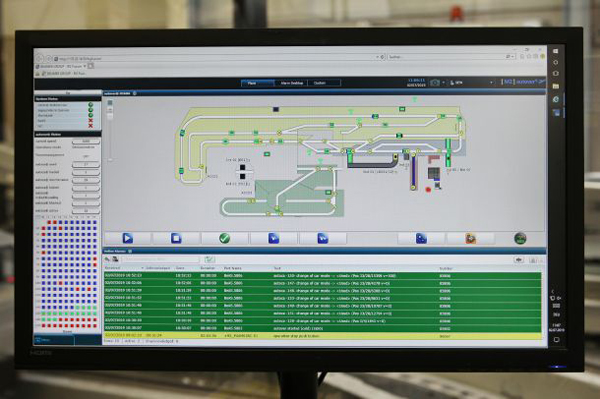

精確的位置檢測：可以隨時精確定位每個小車及相應的行李。
優化放置行李
除了可靠追蹤外，另一個重要特點是對行李物件的正確定位。從辦理登機手續開始，行李物件就由傳送帶輸送到BEUMER autover系統。在由BEUMER autover小車拾取前，每件行李都通過傳送帶上方的O3D相機檢測和測量。該相機采用光飛行時間原理運行。采用類似工作原理的激光掃描儀只能采用1個像素進行測量，而O3D相機則能提供以矩陣形式分布的23,000個像素。因此，該相機可以快速對物體和場景進行三維檢測。

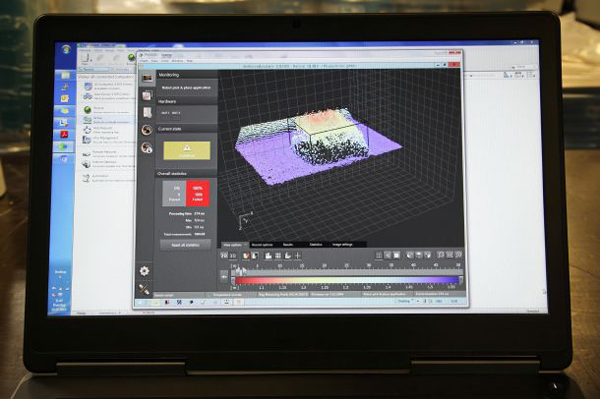

3D檢查：行李物件通過23,000個像素以三維尺寸顯示。
通過光學檢測改進BEUMER autover的性能
“我們使用該相機來檢查是否符合容許的外部尺寸，即行李物件的長、寬、高。”Baumeister說道：“在高速輸送行李時，在彎曲段等位置可能會達到物理極限，因此我們需要做這類尺寸檢查。測定行李的位置非常重要，例如確定行李箱在進入我們的輸送系統前是否處于直立姿態等。ifm的O3D相機可以在裝載前可靠完成該檢測。”若檢測到行李箱直立，則會建議機場的相關工作人員將其正確平放，或相應調整BEUMER autover的輸送配置，尤其是彎曲段的速度，以免造成不穩定的輸送。

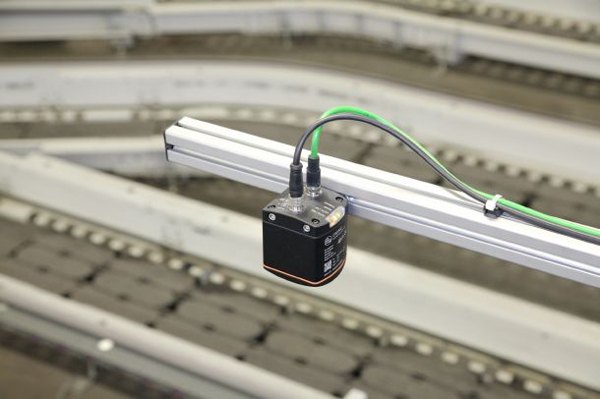

ifm的O3D302 3D相機可在幾分之一秒內檢測場景，且分辨率達23,000像素。
ifm的O3D相機之所以能贏得Michael Baumeister及其團隊的信任，一方面是因為其高度準確的識別和測量能力，另一方面則是因為其圖像評估所能提供的視野潛力。“理論上也可使用光柵來測定位置。”Baumeister說道：“但3D相機有一個決定性優勢。它能臨時保存所采集的圖像，這在偶爾發生的乘客或機場投訴時非常實用。一方面，我們能以秒為精度內確定行李在何時以及何種條件下進入BEUMER autover。【為此，我們還保存了尺寸和位置。】另一方面，相機的參數設置非常簡單，可使用ifm Vision Assistant來評估圖像數據。該數據可以多種2D和3D視圖顯示測量的行李物件。這有助于我們分析警告消息并持續改進控制系統。”
據Baumeister稱，未來該光電行李檢測系統將能指示罕見的情形，例如小車擁堵，以便實現更可靠的運行。“該情形幾乎從未發生過，因為在辦理登機手續時就已經檢查過了。但小車仍有一定的幾率在系統中堵塞，造成輸送延遲。我們希望不計成本地杜絕這類小概率事件的發生。”

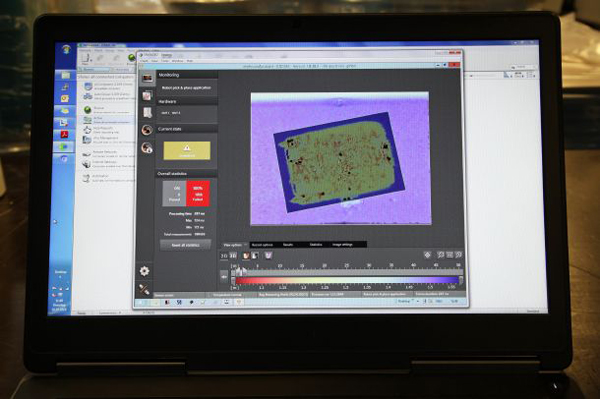

行李位置可使用ifm Vision Assistant以2D圖像檢查。相機也可以提供距離和灰度圖像。
結論
利用ifm的O3D相機，BEUMER集團可以確保行李在關鍵節點處（由傳送帶饋送到運輸車輛分揀系統的位置）的正確放置。這樣，系統便能全面發揮其高效率，為機場運營商、航空公司和乘客造福。
