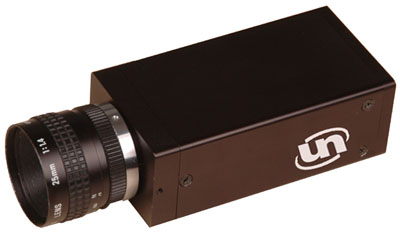

PHOCUS-1801M
36萬象素黑白智能工業相機
概述：
PHOCUS-1801M是集成一體的高速黑白智能工業相機，采用總像素36萬像素的CMOS圖像傳感器，具有處理速度快、分辨率高、圖像質量好等特點。PHOCUS-1801M是由CMOS, DSP,I/O口和存儲器等多種功能構成的獨立視覺系統，廣泛應用于半導體、電子、包裝、醫療等領域的檢測和識別。
性能優勢：
- 總象素36萬象素全局快門CMOS
- 集成了720Mhz (4,800MIPS)的高速微處理器
- 32M內存用于程序運行；16M Flash用于存儲數據
- 軟件設定快門速度
- 10M/100M以太網自適應，支持DHCP、MAC連接以及靜態
- 2路輸入觸發信號，4路TTL/ PLC輸出控制信號
- RS232;RS485接口可配置
- 豐富的可訂制算法庫及用戶編程接口可以滿足各種機器視覺應用
應用領域：
· 半導體和零件檢測；
· 印刷電路板缺陷檢測；
· 生產質量控制；
· 交通監控；
· 食品、藥品、飲料封裝和包裝檢測；
· 醫學、生物顯微圖像采集；電子目鏡；
· 金屬、玻璃、工件等表面探傷；
· 光學字符識別及條碼識別；
· 其他機器視覺應用.
規格參數：
|
|
PHOCUS-1801M |
|
圖像傳感器(Image sensor) |
1/2-inch CMOS 圖像傳感器 |
|
有效像素數(Effective pixels) |
752(H) × 480(V) |
|
像素尺寸(Pixel size) |
6.0µm×6.0µm/pixel |
|
掃描方式(Scanning) |
逐行掃描 |
|
同步方式(Sync) |
內同步 |
|
幀速率(Frame rate） |
60幀/秒 @ VGA |
|
A/D |
256級 (8 bits, 10-bit internal) |
|
處理器(Processor) |
高速圖像處理器 DSP 720MHz （RISC） |
|
內存(Memory) |
32M |
|
Flash |
16M |
|
通訊(Communication) |
10M/100M以太網自適應，支持DHCP、MAC連接以及靜態IP連接； RS-232； RS485接口可選擇配置 |
|
I/O |
2路輸入觸發信號，4路TTL/ PLC輸出控制信號 |
|
電子快門(Electronic shutter) |
軟件調節快門速度；全局快門控制 |
|
電源(Power supply) |
24 ± 10% VDC; 150mA |
|
功耗(Power consumption) |
3.6W |
|
鏡頭卡口(Lens mount) |
C-Mount 或 CS-Mount |
|
外形尺寸(Dimensions) |
110mm×58mm×40mm(長度×寬度×高度) |
|
溫度(Temperature) |
10 to 45°C (工作), -10 to 65°C (保存) |
|
相對濕度(Humidity) |
10 to 90%，不凝固(工作和保存) |
|
重量(Weight) |
約120g |
