通過泓格可程序自動化控制器與I/O模塊，記錄軌道轉轍器馬達的電流、電壓等數據，并以AVEVA Edge SCADA軟件，做實時動態與可視化報表畫面呈現，建立軌道轉轍器監控系統。
案例介紹:
在軌道交通系統中，由行控中心負責規劃行車秩序及路線調度，通過號志盤遠程控制轉轍器的開通方向，讓列車走在正確的軌道上。此案例系統維護商-聯恩計算機依照客戶桃捷公司的需求，通過物聯網技術監控轉轍器的狀態，確保其運作正常。為此將說明泓格智慧軌道交通解決方案在中國臺灣桃園捷運系統轉轍器監控的應用。
桃捷轉轍器監控系統
桃園都會區大眾捷運系統(簡稱桃捷)，為增加捷運系統的安全性并且降低轉轍器的故障發生率，桃捷提出導入泓格轉轍器監控解決方案的需求。
此方案用于讀取與儲存轉轍器相關數據，并需有告警及數據分析匯整與導出的功能，同時提供維修人員在現場或行控中心檢視各車站的相關信息，以實時掌握整體狀況。
Railroad switch
泓格轉轍器監控解決方案

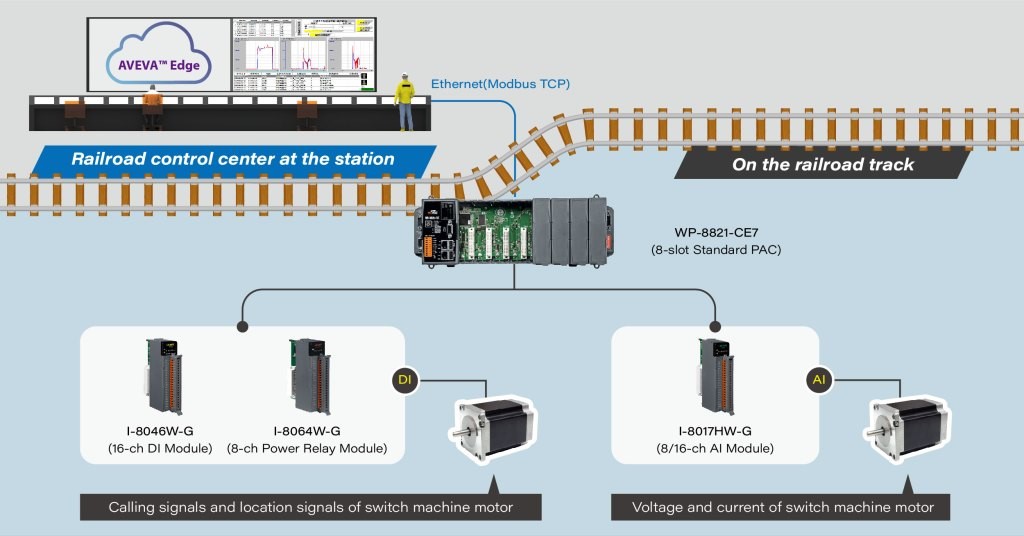

在此案例中，可分成兩個執行區域: 車站中的行控中心與路網范圍內的軌道現場端。在行控中心的監控系統中，泓格提供AVEVA Edge SCADA軟件，做實時動態與可視化報表畫面呈現，監控每臺轉轍器的馬達電流和電壓變化、各偵測點電壓和扳轉次數；在軌道現場端則使用WP-8821-CE7 可程序自動化控制器、I-8017HW-G 模擬信號輸入模塊、I-8046W-G數字信號輸入模塊、以及I-8064W-G Power Relay數字信號輸出模塊，在轉轍器扳轉時對馬達電流、電壓采集記錄，而記錄項目包括: 馬達運轉時間、馬達啟動電流、馬達平均電流、以及馬達工作時間。其架構圖如下:
結語:
泓格轉轍器監控解決方案，通過可視化報表畫面呈現轉轍器的實時動態，協助維運人員在第一時間掌握軌道現場端的情況，從而進行預知性保養，減少后續維修成本。若現場有緊急狀況發生時，維修人員亦能及時排除障礙，確保行車安全。
泓格提供的產品一直深受客戶的信賴，我們了解只有穩定且安全的數據采集通訊設備，才能成為物聯網智慧解決方案中最穩固的基石，為各個產業領域創造更多價值。
