使用泓格的環境監控模塊搭配WISE系列智能邊緣運算控制器，輕松將無塵室的漏液、溫度、濕度、門禁數據回傳中控中心進行遠程監控，嚴格把關無塵室的環境狀況。
案例介紹
客戶為半導體制造業者，提供厚薄膜基板與客制化半導體微型模塊封裝開發與制造，希望能有一個完善的環境監控解決方案，除了監測無塵室的溫濕度與建置門禁系統做安全管控，更希望當漏液情況發生時，可在第一時間獲得通報，以避免漏液造成周遭機臺或設備的損失。以下將說明客戶如何透過泓格的環境監控解決方案達到此目標。
泓格無塵室環境監控解決方案
泓格環境監控解決方案可分為三部分: 使用iSN-101 I/O模塊與CA-LLD-DC100X-L030漏液偵測線組成的iSN-101/S2/DIN漏液監測模塊，監測漏液情形; 使用DL-100TM485P溫濕度感測模塊，進行溫濕度數據的監測; 使用tM-PD3R3數字輸入繼電器輸出模塊，做門禁安全的監控。

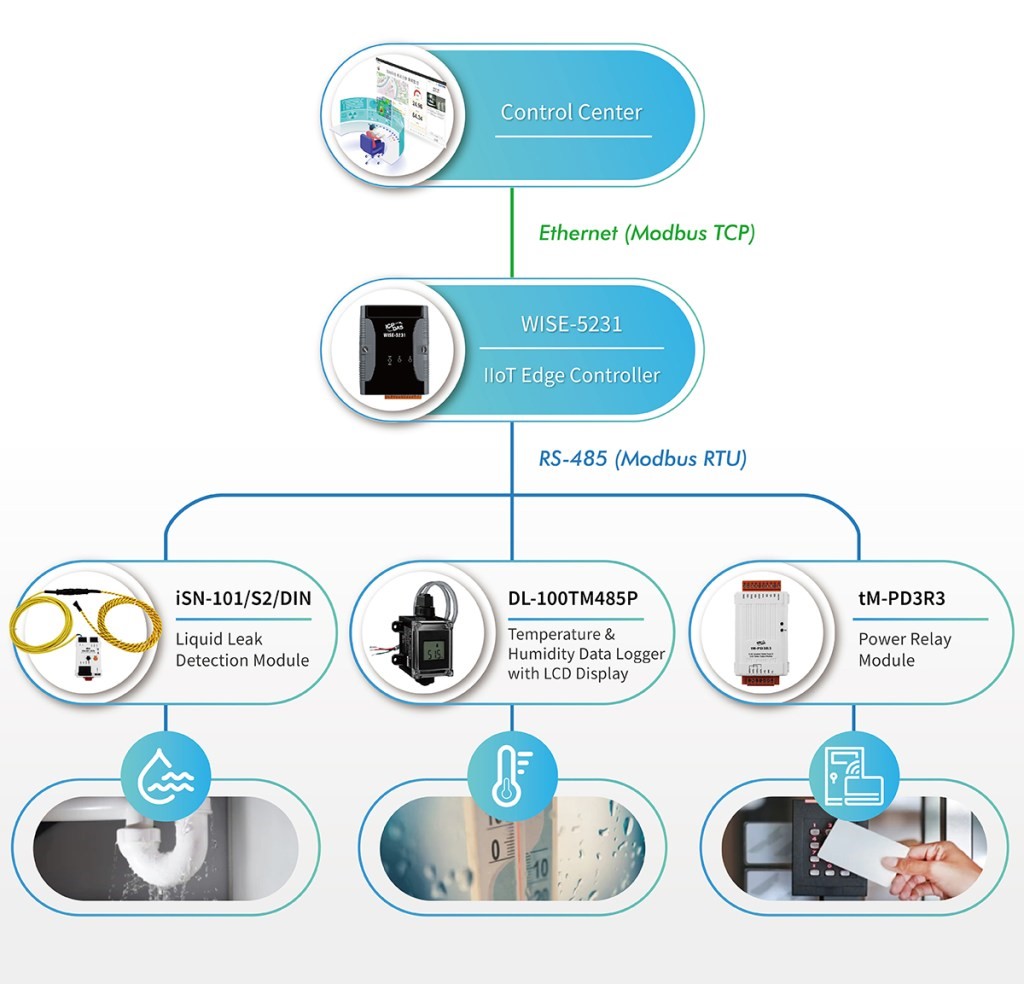

使用以上三種泓格的環境監控模塊搭配WISE-5231智能邊緣運算控制器，將現場的漏液、溫度、濕度與門禁信息傳回中控中心，進行遠程監控，其說明與架構如下:
iSN-101/S2/DIN漏液偵測模塊是由iSN-101 I/O模塊與CA-LLD-DC100X-L030漏液偵測線組成，iSN-101能將CA-LLD-DC100X-L030于布線區域內偵測到的漏液數據透過Modbus RTU傳送至WISE-5231智能邊緣運算控制器。
DL-100TM485P溫濕度感測模塊可量測特定空間內的溫度與濕度，并將這些數據透過Modbus RTU傳送至WISE-5231智能邊緣運算控制器，進行環境監測。
tM-PD3R3數字輸入繼電器輸出模塊可將門禁刷卡機的數據透過Modbus RTU傳送至WISE-5231智能邊緣運算控制器，并由WISE-5231進行門禁管理。當刷卡成功時，WISE-5231會開啟門鎖，刷卡失敗時，WISE-5231則發送告警訊息給管理人員。
泓格WISE系列智能邊緣運算控制器可被廣泛的應用于各種工業現場的邊緣邏輯控制與監測，其內建的IF-THEN-ELSE邏輯引擎可以穩定高效地執行自動化邏輯，并提供數學運算、排程和電子郵件警報消息發送功能。在此案例中，客戶使用WISE-5231將漏液、溫濕度、門禁資料透過Modbus TCP回傳中控中心，當異常狀況發生時則發送告警通知并啟動相關措施，進行環境監控。
現場接線圖
結語
無塵室的應用領域相當廣泛，除了本文提到的半導體生產之外，還包括生化技術、生物技術、精密機械、制藥和醫院內的手術室等等，而泓格的環境監控解決方案皆可應用其中。
泓格科技長期耕耘環境監控解決方案，通過各項環境數據采集模塊的建置與機臺設備聯網，提高整體的營運效率，幫助各大工廠成功轉型為智慧工廠。
