客戶使用泓格的 CAN-205XD 系列 DeviceNet 遠程 I/O 從站模塊與 AXP-9051-IoT 可程序自動化控制器 (PAC)，協助 O 牌 PLC 驅動晶舟存放機臺中的各個機關，打造全自動化的晶舟存放流程。
案例介紹
此案例客戶主要提供無塵室先進制程的自動化方案，包括自動化的晶舟存放。晶舟存放機臺采用先進機器人技術，并整合多種運動和控制軟件技術，達到全自動化的晶舟存放、檢索與追蹤操作。在原架構中，客戶使用 O 牌 PLC 搭配他牌的 I/O 模塊時會出現錯誤碼，因此希望能通過泓格的解決方案有效解決此問題。
泓格晶舟存放機臺自動化方案
此案例中，客戶以泓格 AXP-9051-IoT 可程序自動化控制器 (PAC) 編輯驅動程序后，通過 Modbus TCP 通訊協議將數據傳至 O 牌 PLC 與散布在 PLC 中的客制化的泓格 CAN-205XD 系列 I/O 模塊，接著再以 Modbus TCP 通訊協議傳送命令控制晶舟存放機臺，并消除錯誤碼的顯示。
其中，晶舟存放機臺分為八型與九型，兩種類型分別使用 8 組與 20 組的 CAN-205XD 系列 DeviceNet 遠程 I/O 從站模塊，其架構圖如下:
▲ 八型晶圓儲存機臺，共8組 I/O模塊

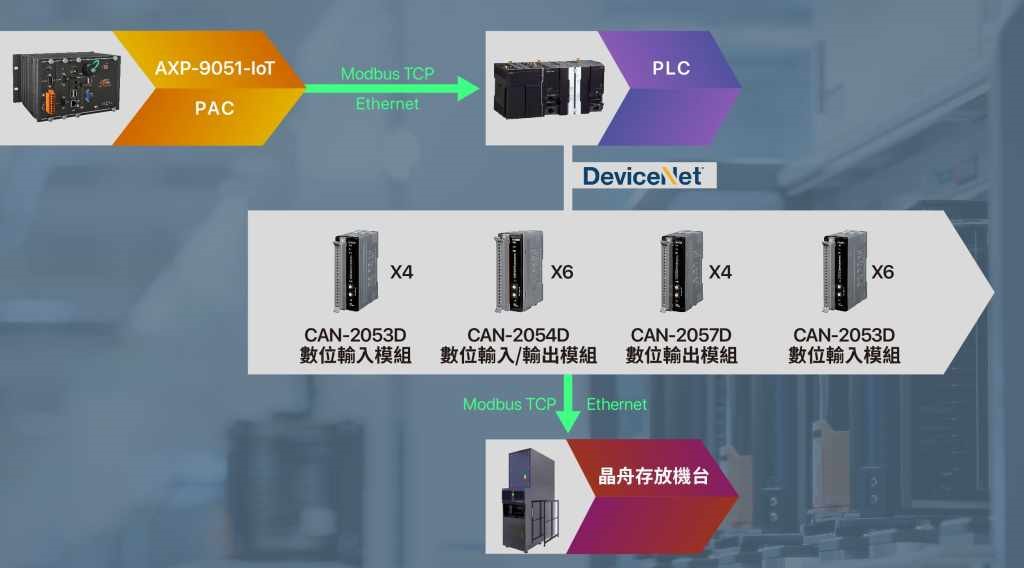

▲ 九型晶圓儲存機臺，共20組 I/O模塊
泓格產品為此案例帶來的效益
● CAN-205XD 系列 I/O 模塊為手掌大小的 DeviceNet 從站 I/O 模塊，可輕松安裝及節省空間，適合放置于小型機臺控制系統中。
● CAN-205XD 系列 I/O 模塊具有輪詢 (Polling) 與位觸發 (Bit-Strobe) 的 DeviceNet I/O 連線模式，用戶可依案場需求選擇。
● AXP-9000-IoT 系列 PAC 內置 CPU 散熱器，可大幅延長設備的使用壽命。
● AXP-9000-IoT 系列 PAC 內置 VGA 和 HDMI 端口，可直接連接至常規的顯示器上，用戶使用顯示器、鍵盤和鼠標即可操作 HMI 或 SCADA，非常便利。
● AXP-9000-IoT 系列 PAC 內置 Windows 10 IoT Enterprise 操作系統，同時支持通用 Windows 和傳統 Windows 的應用程序，故在軟件開發時與 Windows 10 有極佳的兼容性。
結語
泓格提供的晶舟存放機臺自動化解決方案協助客戶無縫整合不同廠牌的設備，同時確保機臺運作的穩定性。
泓格提供多樣的 I/O 模塊、網關與解決方案，為了符合應用端的要求，提供了對應的通訊接口及協議，能安全且可靠的傳輸數據，亦可達到工業物聯網的高度整合。
此外，泓格具有強大的 OEM 與 ODM 能力，能依據客戶的需求百分百客制化地打造多樣的遠程 I/O 模塊與解決方案，與客戶一同打造自動化的智慧工廠。
