泓格ZT-2017C ZigBee I/O模塊可將4-20mA的電流模擬信號轉換成可讀取的數值，通過ZigBee無線傳輸方式將數據傳送至ZT-2510 ZigBee中繼器，接著再將數據傳送至ZT-2570 ZigBee轉換器，將通訊方式從無線的ZigBee轉成有線的以太網絡，并通過以太網絡將收集到的數據回傳至中控端的SCADA系統，即可建造出ZigBee油氣偵測解決方案，無論廠區再大，也能夠通過無線傳輸方式，進行油氣濃度監控。
案例介紹
客戶為臺灣最大石油供貨商，有三座煉油廠，此案例所提的廠區位于中國臺灣高雄的煉油廠。泓格將說明如何利用ZigBee無線技術，提供煉油廠的氣體監測解決方案，克服廣大廠區的距離問題，以避免廠區的毒化災害危機。
煉油廠占地廣大，油氣偵測作業難度增加
該煉油廠占地廣大，約一百七十公頃，擁有26座6000公秉的大型儲油槽，以及8座5萬公秉的大型儲油槽。要同時監測眾多儲油槽，并且將所有油氣數據傳回至監控中心，是一項很大的挑戰。除了因廠區腹地過大所造成的布線不易與布線成本高昂，同時也受到實體線路的信號傳輸限制所影響。
因此，該客戶選擇泓格所提供的ZigBee油氣偵測解決方案，利用ZigBee無線傳輸技術的特性，克服廠區空間所造成的問題，達到將油氣數據傳回至監控中心的需求。
泓格ZigBee油氣偵測解決方案，輕易破解空間上的限制
泓格所提供的ZigBee無線解決方案，是先將儲油槽中傳感器所獲取的油氣濃度電流信號，通過ZT-2017C ZigBee I/O模塊，將電流信號轉換成可讀取的數值，再通過ZigBee無線通信方式傳送至ZT-2510 ZigBee中繼器，運用中繼器延長數據可傳送的距離，以解決因廠區過大造成的數據傳輸不易，接著再經由ZT-2510 ZigBee中繼器將數據傳送至終端的ZT-2570 ZigBee轉換器，再通過以太網絡的方式回送到中控端，由SCADA進行油氣濃度數據監控與警報告警，系統架構如下圖:

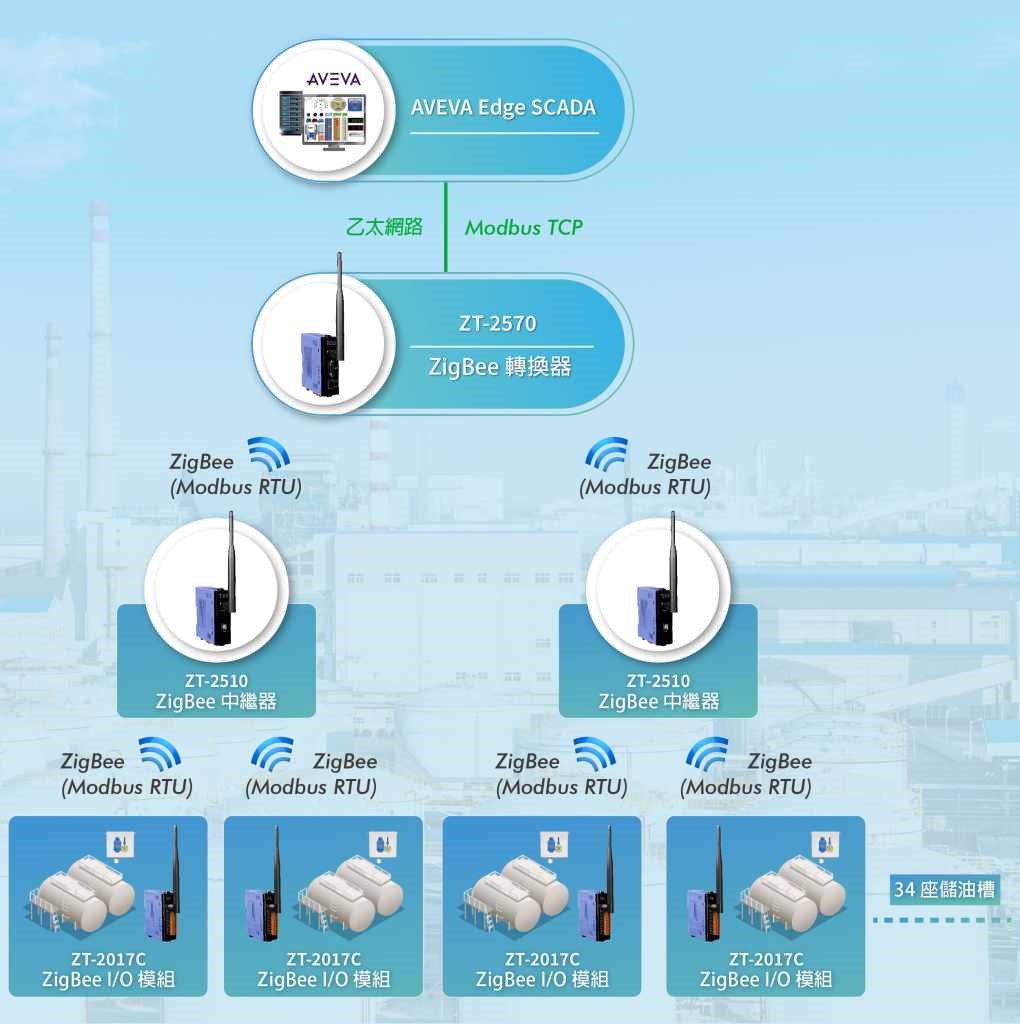

系統架構圖
結語
「安全、穩定」一直是泓格多年來研發產品所追求的核心價值，泓格長期關注新技術研發，針對各種不同案廠均有符合實際場域條件的產品，泓格未來也會持續在環境安全議題上持續耕耘，提供適合的解決方案。
