案例介紹
礦坑中常充斥著各式有毒氣體，為維護礦工的安全，在進行維修及采礦作業前，必須先確保通風、排水、照明皆保持在良好的狀況下。此案例將說明泓格的環境監控解決方案如何協助客戶監控礦坑內各種空氣數值、漏液信息與水泵站的排水系統與水質，以提供最安全、舒適的工作環境。
此方案架構可分為空氣質量與環境監測、水資源狀態監控、云端數據可視化管理三個部分。
針對空氣質量與環境監測，客戶在礦坑內布建DLW-1243 微型氣象站偵測一氧化碳、二氧化碳以及氨氣；DLW-1200 微型氣象站偵測風向、風速及溫濕度；DL-303-IP65 工業級氣體傳感器測量一氧化碳、二氧化碳及溫濕度；DL-1050 工業級氣體傳感器搜集氧氣及溫濕度的資料，搭配iKAN-116-IP65 工業級LED字幕機顯示環境數據、告警信息，并安裝CA-LLD-DP100 漏液偵測棒及iSN-104 漏液偵測模塊監測坑道內滲水的情況，這些數據皆可通過Modbus RTU通訊協議傳送給WISE-5231 邊緣運算控制器。
為了監控水資源狀態，客戶在礦場旁的水泵站加裝流量計及水質傳感器搜集水流量、酸堿值、銅、砷、鋅、鎘等數值，通過Modbus RTU通訊協議將數據傳送給另一個WISE-5231 邊緣運算控制器，根據現場狀況控制水泵設備，并在水位或水質數值出現異常時啟動ALM-Horn-MRTU-BR 聲光告警模塊，讓現場人員能實時排除問題。
在中控室的計算機上則安裝IoTstar 云端管理軟件，通過可視化的儀表板以協助維運人員進行遠程監控。

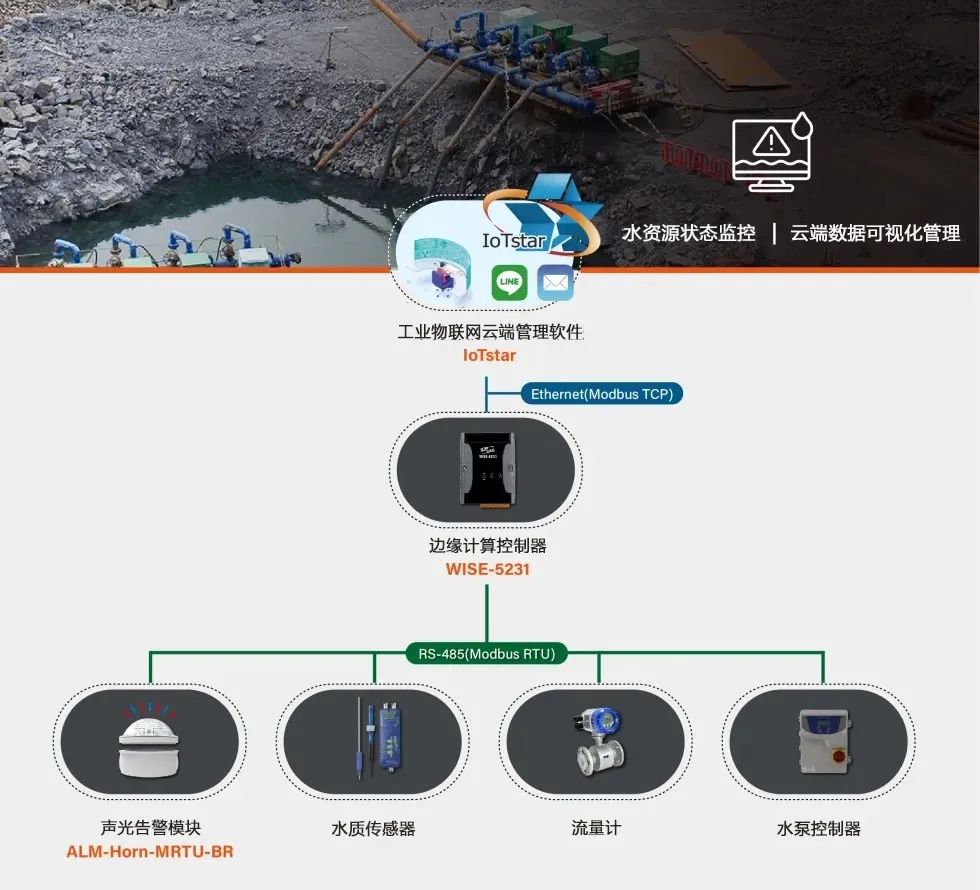

系統架構圖
結語
泓格提供彈性建置的環境監控解決方案，過去曾應用于多種不同的場所，包括: 半導體業無塵室、隱形眼鏡工廠、飲料工廠等，通過溫濕度、氣體數值、漏液的監測協助客戶打造數字工廠；通過精準管控廠區的環境質量，達到最大的生產效益；盡量減少空氣與水質污染，持續達到企業的 ESG責任。
