簡介:
Modbus 是現今工業設備連接方式中最普遍且常用的工業標準通信協議，能夠在同一個RS-232/422/485網絡中與多個設備間進行通信，例如測量溫度和濕度的系統，并分別將結果傳送顯示至監控計算機中。因此，Modbus 常在監控及采集數據數據 (SCADA) 的系統上來監控計算機和遠程終端裝置 (RTU) 使用。

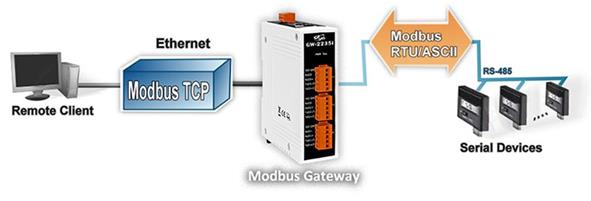

GW-2200i系列模塊擁有Modbus TCP/UDP轉Modbus RTU或Modbus ASCII的網關功能，能使Modbus TCP/UDP主機與序列的Modbus RTU/ASCII設備透過網絡進行通信，消除傳統序列通信設備電纜的長度限制。而此模塊可以建立 pair-connection 的應用 (serial-bridge 或 serial-tunnel)。一旦 pair-connection 設定完成后，便可在二臺Modbus RTU/ASCII設備間透過 TCP/IP 協議在計算機主機、服務器或其它不具有以太網絡功能的 Modbus RTU/ASCII串行設備之間建立鏈接、傳輸數據或控制設備。GW-2200i供有 2-Port 的 Ethernet Switch， 可使用 Daisy-Chain 的接線來串連設備，使其安裝上更具靈活性，并且簡化安裝及降底基礎設施成本。另外，GW-2200i 還新增有3000 VDC 隔離保護及+/-4 kV靜電放電保護技術的設計，能夠保護模塊及設備避免受到過電壓的傷害。

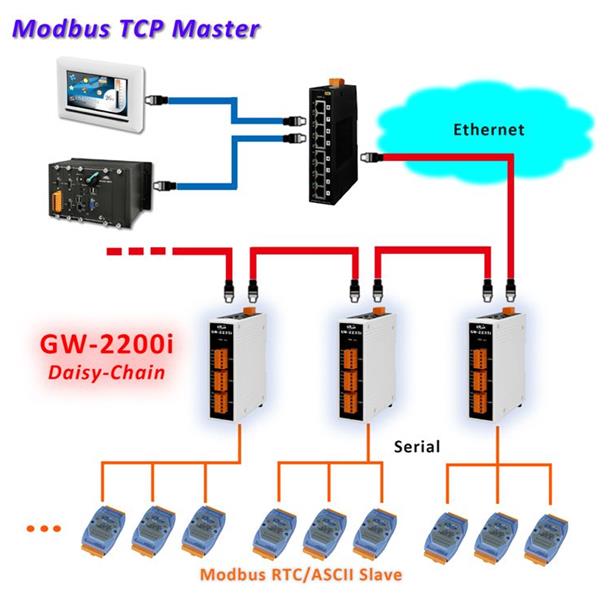

GW-2200i具備2-port 的Ethernet Switch (LAN Bypass) 可串連成Daisy-Chain接線，便于環境配置。
特色:
●支援Modbus TCP/UDP Master及Slave
●支援Modub RTU/ASCII Master及Slave
●10/100 Base-TX 網絡控制器
●支援2-port 的Ethernet Switch (LAN Bypass) 可串連成Daisy-Chain接線
●RS-232/422/485有3000 VDC 隔離及+/- 4 kV 靜電放電保護
●每個串行端口最多支持32個Modbus TCP Master聯機
●支持Read-cache功能，使Modbus TCP/UDP更快速的響應
●支持能響應設備搜尋的UDP功能 (UDP Search)
●支持靜態IP (Static IP)或動態IP (DHCP) 網絡配置
●雙電源輸入: PoE (IEEE 802.3af, Class 1)及DC 接線端子連接器
GW-2212i: Modbus/TCP 轉RTU/ASCII 網關, 內建 2-port Ethernet Switch 和 1個隔離型 RS-232
GW-2222i: Modbus/TCP 轉RTU/ASCII 網關, 內建 2-port Ethernet Switch 和 2個隔離型 RS-232
GW-2232i: Modbus/TCP 轉RTU/ASCII 網關, 內建 2-port Ethernet Switch 和 3個隔離型 RS-232
GW-2215i: Modbus/TCP 轉RTU/ASCII 網關, 內建 2-port Ethernet Switch 和 1個隔離型 RS-422/485
GW-2225i: Modbus/TCP 轉RTU/ASCII 網關, 內建 2-port Ethernet Switch 和 2個隔離型 RS-422/485
GW-2235i: Modbus/TCP 轉RTU/ASCII 網關, 內建 2-port Ethernet Switch 和 3個隔離型 RS-422/485
