不管機器人在生產中承擔了什么任務，操作人員都不能遠離操作臺。為了保證雙方都能安全的“聯手”工作，危險區域必須被實時監控。如果沒有這一監控，生產過程中可能會產生一些不必要的阻礙。
工業自動化的高質量標準意味著它需要精密的機器人工作站；同時操作人員也必須能夠無風險地隨時、快速進入生產過程中。這就是安全照相系統的功用所在。
位于德國帕德博恩的Benteler 自動化公司決定選擇安全照相系統的根本原因就是生產力；它為汽車生產B型支架，這種支架能夠挽救乘客的生命。B型支架能充分發揮作用的前提是其精密制造過程的保障。這也是為什么B型支架的金屬部分需要機器人來組裝。操作員只需人工將獨立的金屬部分插入在轉盤上對應的B型支架即可，在啟動過程前通過雙手操作控制臺。從這一點來說，機器人不只應用于焊接站，同時也應用于處理個別加工站之間的銜接。該工廠可生產左右舵的B型支架。

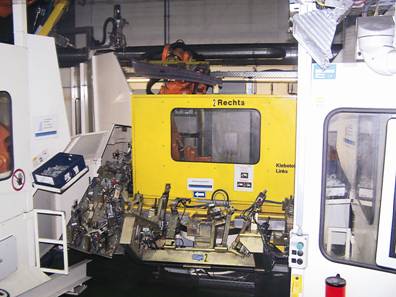

操作員的工作空間在轉盤前方，這里有一個進料裝置；安全照相系統就位于
該裝置上方，轉盤的前方。
升級之前的系列措施
轉盤的運動范圍和機器人在操作員進料區的工作范圍都被認為是焊接工廠的危險地帶。為了降低潛在風險，焊接站配備了卷閘門；但這也意味著危險區域并非清晰可見的，出于這一原因，操作者進入危險區域后，在卷閘門和轉盤之間有兩個額外的ESPE保障系統，工作區安裝了兩個發射器和兩個接收器；其他橫貫ESPE上的部件是為了防止操作者進入廠區。
然而，便捷的光電保護裝置不能用于監控空間，只能監控平面。因此要徹底實現對機器人操作區域不間斷的監測，只能依賴大量的技術投資。
Safety EYE的無縫安全
當安全照相系統啟用后，整個危險區域?qū)⒈灰粋€(gè)傳感器監測。傳感裝置安裝在設備上方的一個支架上，這樣不會影響阻礙生產和工作線。傳感器的位置取決于SafetyEYE輔助設備的使用，一個CAD工具，它是SafetyEYE的輔助配置。轉盤上的危險點和轉盤前方的危險區域都通過這一無需操作者操縱的方法監視著。機器人焊接站的生產力需被100%保證，如：卷閘門，進入保護，ESPE系統，危險區域保護等都可被移除。操作員現在可以清楚看到轉盤和運作過程；如果發現錯誤，他可以直接處理，而無需等待卷閘門打開。SafetyEYE不只滿足生產力和靈活性的要求，也能顯著提高工作過程中的工效。
