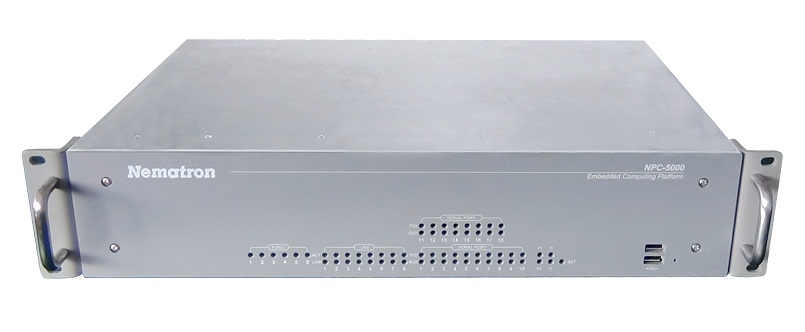

愛瑞嵌入式工控機- 瑞強通訊管理機-NPC5000

NPC-5000嵌入式多功能服務器是愛瑞科技(Nematron China)主要針對電力、智能交通、工業自動化等市場開發的產品，經過5年行業經驗積累，滿足各類行業對多網絡端口和多串口等應用的需求，具備符合行業要求的高等級電磁兼容性能。NPC-5000相對于愛瑞第一代和第二代NPC具有剛好的擴展靈活性和更佳的系統散熱效果，一次性通過國家開普實驗室電磁檢測認證。該機種將作為國內智能電網自動化的核心通訊單元被廣泛使用。
　　一、特性與優勢：
　　1）整機無風扇密閉設計，CPU和電源無風扇設計(通過熱導管側鋁散熱)，整機全密閉，從而大大降低由于風扇和周邊環境對系統所造成的故障和損壞率。
　　2）采用了第一代45納米英特爾凌動處理器(1.8GHz D525雙核處理器)和DDR3 SODIMM內存，在保證足夠的處理能力下，顯著降低低能耗損失，減少設計成本。
　　3）采用整機不銹鋼強防腐機箱設計，內部硬連接無纜線設計（cable less），增強整機抗震、防電磁干擾、防止機箱變形。
　　4）強大的擴展選項：8-16個千兆電口、2-4個百兆光口、2-26個串口，隔離/浪涌防護、DI/DO、標準PCI或PCI-E及PC104+擴展、交直流自適應冗余電源、多種可選存儲介質、遠程開關機、看門狗、B碼對時、失電告警功能一項不能少。

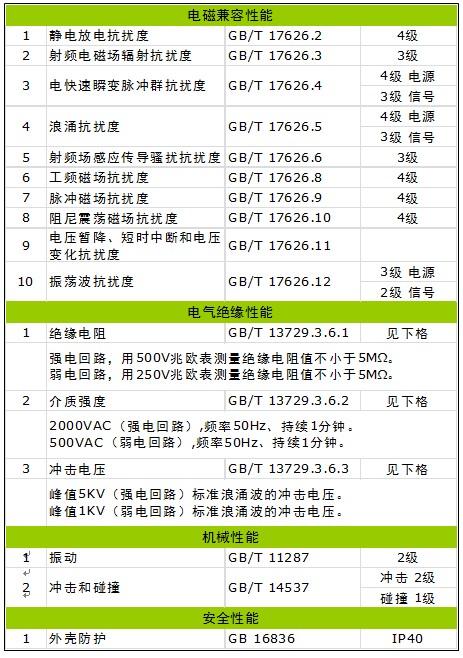

　　5）通過中國開普實驗室國家繼電保護及自動化設備質量監督檢驗中心測試，完全符合嚴苛的電力行業相關要求。
　　二、相關認證專利
　　1. 通過中國開普實驗室國家繼電保護及自動化設備質量監督校驗中心檢測認證
　　2. 專利名稱：一種由FPGA控制產生IRIG-B的AC碼作為時間同步標準的方法
　　3. 專利名稱：便于更換串口形式的模塊化結構裝置
　　4. 專利名稱：一種產生IRIG-B的AC碼作為時間同步標準的模塊系統
　　5. 專利名稱：一種用于現場易更換式串口模塊服務器裝置
　　6. 專利名稱：標準2.5寸硬盤減震裝置
　　7. 專利名稱：一種高性能串口防浪涌裝置
　　8. 專利名稱：一種失電告警裝置
　　9. 專利名稱：一種通信串口軟件切換電路
　　10. 專利名稱：一種解決多PCI槽位需求的PCI擴展電路
　　11. 專利名稱：無縫切換式單路直流電源冗余供電電路
　　12. 專利名稱：嵌入式多功能串口通信服務器
　　13. 發明專利(申報中)：一種模塊化變電站通訊管理裝置
　　14. 發明專利(申報中)：一種用系統管理總線(SMBUS)實現的IRIG-B精確對時電路
　　15. 軟件專利(申報中)：用系統管理總線(SMBUS)實現中斷響應的系統程序
　　16. 實用專利(申報中)：一種帶失電告警裝置的寬幅電源
　　17. 外觀專利(申報中)：NPC-5000外觀設計
　　三、應用領域：
　　智能電網系統、智能交通系統、樓宇自控管理系統、工業自動化等，其中智能電網的應用有變電站自動化系統、通訊管理機、規約轉換器、運動裝置、網關服務器、繼電保護信息管理系統、數字化變電站、故障錄波、功角測量。

更詳細信息請訪問愛瑞科技產品官網。

愛瑞嵌入式工控機- 瑞強通訊管理機-NPC5000

產品特點

• 最高支持8網26串或16網10串;
• 最高支持4光口模塊（硬件支持IEEE 1588）(可選項);
• 110-220V交直流自適應或48V直流電源，可選冗余;
• DI/DO模塊;
• 網絡無連接報警;
• 電池電量低報警;
• 失電告警（繼電器、軟件雙重告警）;
• 6個前面板可編程指示燈;
• 前面板液晶顯控屏(可選項);
• 大容量板載BIOS電池(可選項);
• 遠程開關/重啟端子;
• PCI（標配）/PCI-E（可選）擴展槽位。

產品概述

 NPC-5000嵌入式工控機是愛瑞科技（Nematron China）主要針對電力、智能交通、工業自動化等市場開發的產品。滿足各類行業需要的多網絡端口和多串口應用的需求，具備符合行業要求的高等級電磁兼容性能。

規格說明

型號規格

NPC-5000

CPU
Intel? ATOM? D525

芯片組
ICH8M

內存
最大4GB DDR-3 SODIMM

CF卡
TYPE-II

IDE DOM
40-PIN

SATA
標準SATA接口

SATA DOM
2.5" Half SATA

VGA
GMA3150 分辨率2048x1536

以太網
8 x Intel? 82574L

串口
10 x RS232/422/485 2.5KV隔離/2KV浪涌保護

PC104+
1×PC104+

USB
4×USB 2.0

USB Flash Disk
Intel? eUSB標準

看門狗
0～255秒/分

音頻
ALC662

鍵盤/鼠標
1×PS/2鍵盤、1×PS/2鼠標

PCI-E擴展
1×PCI-Ex1標準插槽
2×PCI-Ex1非標插槽

Mini PCI-E
1×Mini-PCI-E Ver.1.1

PCI擴展
1×標準PCI擴展

DI/DO
8×GPIO

電源輸入
110～220VAC/DC或48VDC，冗余可選

尺寸（W×H×D）
438mm×88mm×310mm
