在位于加拿大安大略省的Owens Corning 玻璃纖維生產廠里，輥卷旋轉機用于確定堆疊在墊木上的玻璃纖維輥卷的方向，以確保輥卷上的條碼在裝運時可見。過去，該廠平行使用兩種不同的 ID 讀碼器，讀取率之和也僅為75%。讀取失敗的輥卷需要操作員手動重新調整輥卷的方向，以便正確讀取。這樣會浪費大量時間、金錢和精力。
" 我們轉為采用康耐視D a t a M a n ? 讀碼器， 其提供液態鏡頭技術， 可自動調整相機的焦距， 并可連接到計算機上微調設置，"Owens Corning 電力支持專家 Frank Peel 說道，"因此，其可提供將近100%的讀取率，從務。"
Owens Corning是一家全球領先的住宅和商業建筑材料、玻璃纖維增強材料和復雜系統用工程材料生產商，在五大洲30個國家擁有16000名員工。該公司主要生產住宅、商業和工業建筑用保溫、屋頂、磚石和瀝青產品。其復合系統提供廣泛的高性能解決方案，滿足運輸、
風能、電子、電信、基礎設施和消費市場的需求。
這家玻璃纖維生產廠的生產流程非常簡單。將玻璃纖維氈纏繞到輥卷上。成品輥卷沿著一系列輸送機移動，依次稱重、貼標簽，并用纏繞膜包裹。

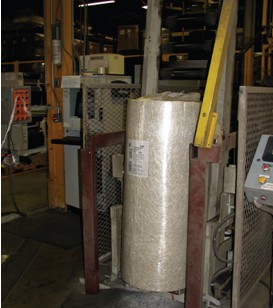

當這個包裝過程接近結束時，輥卷旋轉機旋轉每個輥卷，直到每個條碼朝上，便于讀取。然后，操作員使用升降機，將輥卷放置到墊木上，接著，客戶便可以讀取條碼，并提取貨物。
讀取輥卷上的代碼面臨多種挑戰。挑戰之一是輥卷直徑范圍為9-22英寸（23-56厘米）。這意味著，讀碼器的焦距需要不斷變化，這會降低相機的性能。另一個挑戰是，代碼表面覆蓋著透明的收縮包裝材料，其會產生眩光，這使代碼檢測變得更加困難。
在過去，Owens Corning平行使用一臺讀碼器和一套視覺系統。讀碼器從頂部尋找代碼，而視覺系統從側面尋找代碼。這兩個系統加在一起仍未能檢測到約25%輥卷上的代碼，導致需要手動調整輥卷的方向。當公司提高生產速度時，手動調整輥卷方向越來越成為操作員的負擔。Owens Corning需要一種解決方案，其找到了康耐視。"我們邀請康耐視的一些工程師來看看我們的應用，"Peel說道，"康耐視最近專門在其 DataMan讀碼器中增加了液態鏡頭技術，以解決應用中可變焦距引起的問題。我們同意與康耐視合作，看看我們是否能找到解決這個問題的方案。"
液態鏡頭模塊是一個電子控制變焦系統， 康耐視DataMan基于圖像的許多讀碼器上已提供。康耐視是首家以此新型技術為基礎推出工業級固定式 ID 讀碼器的公司。液態鏡頭使用兩種具有相同密度的液體：油（一種絕緣體）和水（一種導體）。電壓變化導致液-液界面的曲率變化，這反過來又引起鏡頭的焦距變化。液態鏡頭的主要優點包括大小、較高的光學質量、較低的功耗以及相對于自動對焦裝置而言極快的響應時間。液態鏡頭非常耐用，無移動元件，消除了手動觸摸鏡頭的需要，從而可以簡化安裝、設置和維護。此外，它還非常適用于讀取距離在元件轉換過程中隨元件而變化的應用。DataMan讀碼器還具有網絡連接性，使其易于連接到計算機上，顯示來自讀碼器的圖像。這樣可提供實時反饋，便于快速設置。
咨詢過康耐視后，Owens Corning轉為采用 DataMan? 讀碼器，康耐視工程師幫助他們調整了對比度和亮度，以更好地彌補收縮包裝所產生的眩光，從而對設置進行微調。另外，他們還利用此功能調整讀碼器與輥卷的相對位置。康耐視和 Corning 工程團隊共同合作，提出了將讀碼器安裝在輥卷底部附近，而不安裝在頂部。這樣可減小輥卷直徑波動引起的焦距變化。但是將讀碼器安裝在輥卷底部附近卻帶來一個復雜的問題。
當檢測到 ID 條碼時，將不能簡單地停止旋轉機，因為代碼位于輥卷頂部，而不是輥卷底部。解決這個問題的辦法是讀取代碼兩次，然后計算兩次讀取之間的時間間隔，以確定輥卷的旋轉速度。第二次讀取代碼之后，輥卷可以旋轉半周，以在輥卷停止之前將代碼轉到其頂部。此解決方案通過可編程邏輯控制器（P L C）之間的通信實施，由P L C操作輸送帶、旋轉機和D a t a M a n讀碼器。DataMan讀碼器提供兩個離散輸入和輸出。當輥卷移動到旋轉機上的位置時，PLC向讀碼器發送一個輸出信號，開始尋找代碼。當讀碼器定位代碼后，其向PLC發回一個輸出信號。PLC執行計算，確定旋轉速度，并向旋轉機發送指令，使其在代碼位于頂部時停止。
實現將近完美的讀取率的另一個作用因素在于使用了DataMan專利的代碼讀取算法，即使代碼角度、尺寸和陰影出現變化，其仍可幫助定位代碼。這項技術使用一組與像素網格沒有關聯的邊界曲線了解物品的幾何形狀，然后尋找圖像中的相似形狀，無需依靠特定的灰度值。其結果是革命性地改進了準確定位物品的能力。康耐視算法可處理廣泛的代碼外觀退化情形，包括由于材料類型和表面不同而引起的DPM代碼質量顯著退化。此應用不同尋常，因為其只需讀取代碼以確定代碼的位置，無需在讀取后利用代碼。
" 康耐視保證此方法可奏效， 因此我們對此進行了測試，而 DataMan讀碼器確實如他們所說做到了這一點，"Peel 總結道，"可調焦鏡頭和可使用計算機屏幕微調設置的功能幫助我們實現了將近 100% 的讀取率。很難確定所節省的確切金額，但是能夠讀取和定位每個輥卷為我們的操作員節省了大量時間，這一點是顯而易見的。自從我們安裝了新的 ID 讀碼器之后，我們的生產率不斷提高，如果我們沒有采用此方法或作出其他改進，我們也許只能增加勞動力。"
