對于工廠來說，創造一個穩定嚴格的車間設備運行環境和為工人提供一個舒服、健康、安全的工作環境同等重要。
基于WAGO SCADA的車間環境監控系統解決方案能為企業解決這一問題，確保工廠生產的順利進行。
01、項目背景
歐皮特傳動是位于江蘇太倉的一家全球知名的傳動皮帶制造商。他們生產的高性能皮帶，被大量用于工程機械、汽車制造甚至家用電器等領域。
在該工廠的三個物流車間，長期以來都存在對溫濕度等環境參數的實時監測需求。這樣的監測系統可以讓工廠管理員實時掌握車間的環境情況，保證正常生產，也可以通過報警等功能有效地管理比如高溫等風險。
基于客戶的實際需求，WAGO解決方案公司為其提供了本項目的軟件和硬件整體解決方案。硬件部分采用WAGO公司的PLC系列產品、I/O模塊、電源以及其他第三方溫濕度傳感器和報警器等產品。

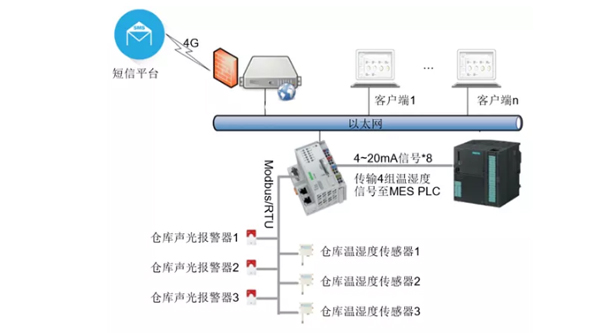

02、系統架構
03、系統主要功能
1、對三個車間的實時監控
實時溫度和濕度的數值顯示(每五分鐘采集一次)和趨勢圖，以及實時報警的表格顯示

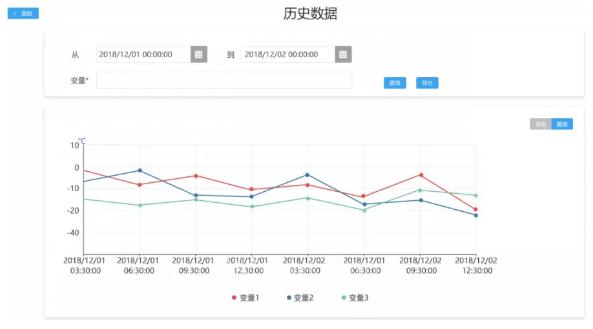

2、歷史數據查詢
包含對三個倉庫的歷史采集數據的查詢以及導出

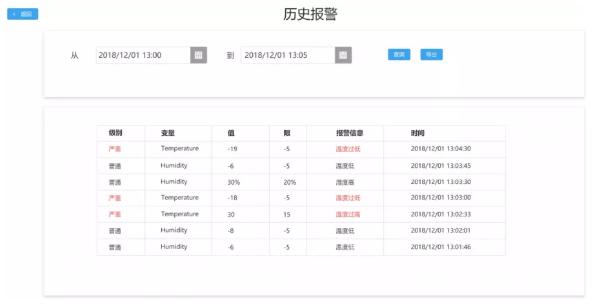

3、報警查詢
實時報警及報警歷史查詢，報警同時支持短信報警和聲光報警
4、項目收益
通過落地這套平臺系統，該工廠的管理者輕松實現了對其三個物流車間環境的實時監控。
當車間環境出現異常的時候相關人員可以第一時間得到消息，并及時處置，保障安全生產。同時，系統通過對歷史數據的查詢，以及異常報警的統計，相關方可以方便的追溯，了解和管理整個生產過程。
關于WAGO SCADA
WAGO SCADA是一款軟件模塊產品，基于頁面的組態應用模塊，采用HTML5和JavaScript技術開發。用戶可通過拖拽和簡單易用的配置方式來創建自定義的Web頁面，配置的畫面可在PC、手機和Pad上同時瀏覽，也可以集成到手機APP。
我們提供一次性源碼授權以及基于該WAGO SCADA的集成和定制服務，適合系統廠商或系統集成商打造自主可控的軟件平臺，或與已有的軟件平臺集成，擴展其Web組態功能，適用各種非標產線/設備的監控管理。
同時可以基于WAGO SCADA提供諸如設備管理、產線管理、車間環境監控管理、能源管理等等系統解決方案和系統集成商一起直接面對最終用戶。
功能特點
畫面功能
◆提供多種畫面元素，如基本圖形、按鈕、圖片、SVG等
◆提供組態高級，如趨勢圖、柱狀圖、報表、地圖、視頻等
◆支持畫面元素的復制、粘貼、撤銷、重做等功能
◆支持畫面元素的排版、布局
豐富的資料庫
◆提供各種行業的資料圖片，包括圖片和SVG
◆用戶可根據業務需求自定義資料庫，在多個項目間共享資料庫
開放性的產品
◆支持多種數據接入，如MQTT、OPC、美名設備云平臺等
◆可通過開發Web scada數據源驅動，支持各種自定義數據源
