L1- 壓配合軸承
L1系列直線軸承由iglidur? L100材料制造，這種材料的耐高溫性能比iglidur?J材料好。在環境溫度不超過60℃的情況下，它能以壓配合的形式安裝在軸承孔座內做直線動。L100的耐磨性與iglidur?J類似而摩擦系數較iglidur?J稍大。L1系列直線軸承由兩部分組成：滑套部分完成壓配合固定功能，滑動膜肋條部分完成運動功能。兩部分的結合使小間隙成為可能。兩部分可獨立作用。滑動膜部分包含獨立的肋條，由薄膜片連接以防止肋條散開，亦能補償由于溫度或濕度變化引起的材料變形。滑套部分，由于相對軸來說有一定的間隙，用于將軸承固定在座孔中。
抗壓強度：iglidur?滑動軸承中的固體潤滑劑是均勻分布的，即使在高載荷下潤滑劑也不會被擠出。盡管只有一半的軸承表面承受載荷，iglidur? L100 仍能允許平均70 MPa的靜止載荷。
滑動摩擦系數：L1系列滑動軸承設計上是在鋼軸上干運行的，當表面粗糙度在0.8 m時的使用效果最好。當載荷增加時，摩擦系數會有所降低。干運行時的典型數值為=0.2-0.3。當軸的表面較粗糙時，摩擦系數會增加。
運行溫度：溫度影響抗壓強度，磨損以及軸承在座孔里的穩定性。在所有測試中，低于80℃的安裝都是安全的。若溫度高于80℃，建議增加新的安裝措施。在有效的安裝穩定性保證下，L1滑動軸承也能在超過100℃的溫度下使用。

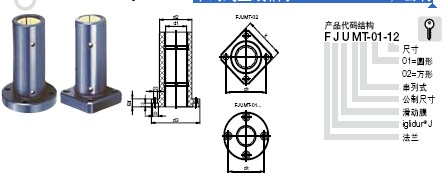

DryLin? R –串列式直線軸承FJUMT-01/02，公制
特性：
?陽極硬化處理鋁合金法蘭座，圓形/方形法蘭
?按標準的公差將由iglidur? J材料制造的兩只 JUM-02滑動膜裝入座孔
?推薦的軸公差：h6-h10

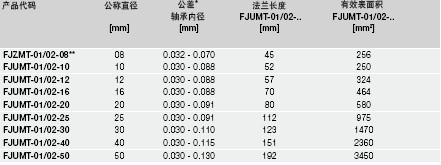

內徑， 承載能力和重量
尺寸 [毫米]

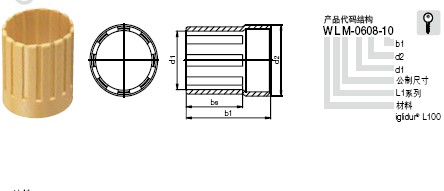

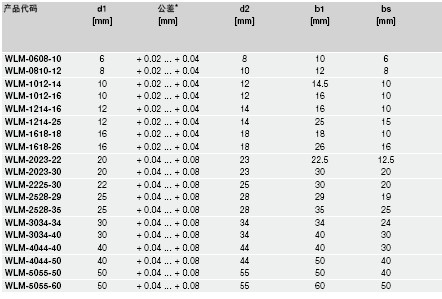

DryLin? R –壓配合直線滑動軸承 WLM，公制
特性
?iglidur? L100材料制造的壓配合軸承 ?耐磨性能好 ?摩擦系數低
?推薦的軸公差：h6-h10 ?推薦的座孔公差 H7
S 型 - 尺寸 [毫米]

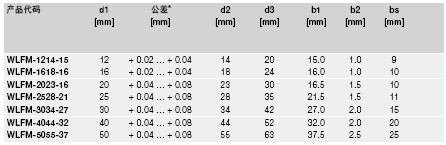

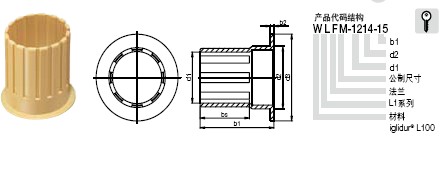

DryLin? R –壓配合直線滑動軸承 WLFM，公制
特性:
?iglidur? L100材料制造的壓配合軸承 ?耐磨性能好 ?摩擦系數低
?推薦的軸公差：h6-h10 ?推薦的座孔公差 H7

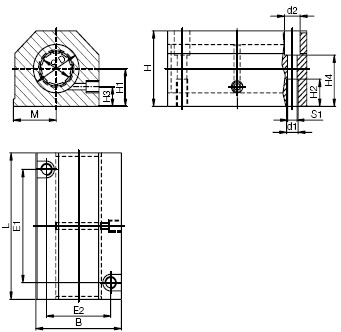

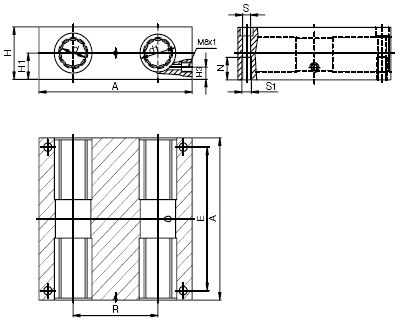

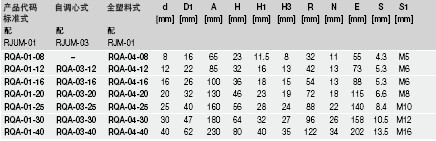

RQA –平臺式直線滑動軸承，封閉型，公制
特性
?軸承座：鋁合金
?裝配有DryLin? R 直線滑動軸承：
型號有RJUM-01-?或RJUM-03-?或RJM-01免維護
?用DIN 7980卡簧固定在座孔里
?安裝螺栓DIN 912-8.8,鎖緊墊片DIN 7980 ?推薦的軸公差：h6-h10
?現貨供應
尺寸 [毫米]OQA 平臺式滑塊

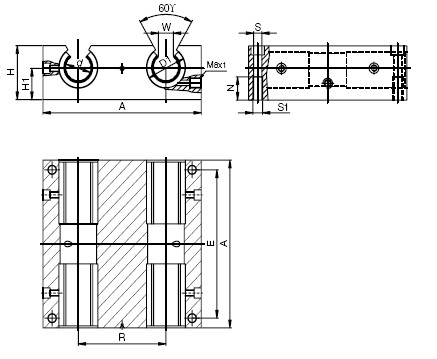

OQA –平臺式直線滑動軸承，開口型，公制
特性:
?軸承座：鋁合金
?裝配有DryLin? R 直線滑動軸承：
型號有OJUM-01-?或OJUM-03-?
?用DIN 7980卡簧固定在座孔里
?安裝螺栓DIN 912-8.8,鎖緊墊片DIN 7980
?推薦的軸公差：h6-h10(見易格斯支撐軸64.44頁）
?現貨供應

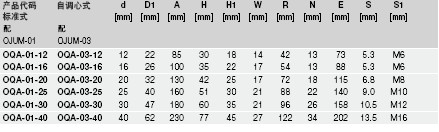

尺寸 [毫米]OQA 平臺式滑塊

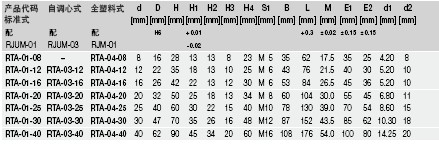

RTA –枕塊式，串列式設計，封閉型直線軸承 ，公制
特性:
?基座：鋁合金
?裝配有DryLin? R 直線滑動軸承：
型號有RJUM-01-?或RJUM-03-?或RJM-01-?
?能與DryLin? R的RJUM-06-?直線軸承配合使用免維護
?用DIN 472卡簧將軸承固定在基座孔中
?用DIN 7980卡簧固定在座孔里
?安裝螺栓DIN 912-8.8,鎖緊墊片DIN 7980
?推薦的軸公差：h6-h10(見易格斯軸64.42頁）
?現貨供應
尺寸 [毫米] RTA 枕塊式，串列式設計，封閉式

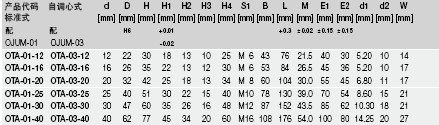

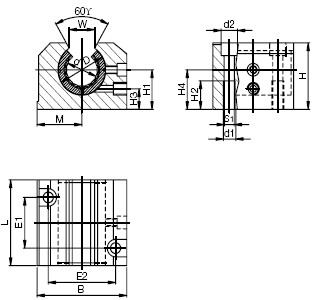

OTA –枕塊式，串列式設計，開口型直線軸承，公制
特性:
?基座：鋁合金
?裝配有DryLin? R 直線滑動軸承：
型號有OJUM-01-?或OJUM-03-?
?能與DryLin? R的OJUM-06-?直線軸承配合使用免維護
?用DIN 472卡簧將軸承固定在基座孔中
?用DIN 7980卡簧固定在座孔里
?安裝螺栓DIN 912-8.8,鎖緊墊片DIN 7980
?推薦的軸公差：h6-h10
?現貨供應
尺寸 [毫米] RTA 枕塊式，串列式設計，封閉式
RGA –枕塊式，長設計 ，公制
特性:
?基座：鋁合金
?裝配有DryLin? R 直線滑動軸承：
型號有RJUM-01-?或RJUM-03-?或 RJM-01
?能與DryLin? R的RJUM-06-?直線軸承配合使用
?用DIN 472卡簧將軸承固定在基座孔中
?推薦的軸公差：h6-h10
?現貨供應

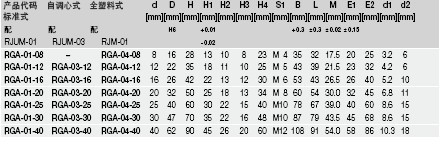

尺寸 [毫米]RGA 枕塊式

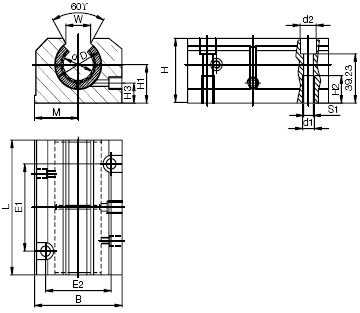

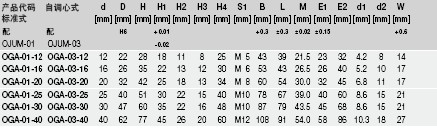

OGA –枕塊式，開口型，長設計，公制
特性:
?基座：鋁合金
?裝配有DryLin? R 直線滑動軸承：
型號有OJUM-01-? 或OJUM-03-?
?能與DryLin? R的OJUM-06-?直線軸承配合使用
?用緊定螺釘將軸承固定在基座孔中
?推薦的軸公差：h6-h10(見易格斯支撐軸64.44頁）
?現貨供應
尺寸 [毫米]OGA 枕塊式：開口型

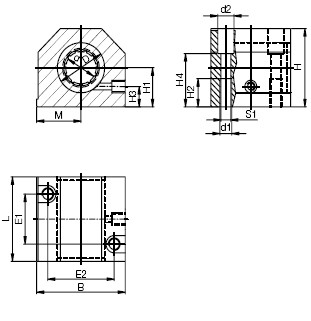

RGAS –枕塊型，封閉型，短設計，公制
特性:
?基座：鋁合金
?裝配有DryLin? R 直線滑動軸承：
型號有RJUM-01-?或RJUM-03-?
?能與DryLin? R的RJUM-06-?直線軸承配合使用
?用DIN 472卡簧將軸承固定在基座孔中
?推薦的軸公差：h6-h10
?現貨供應

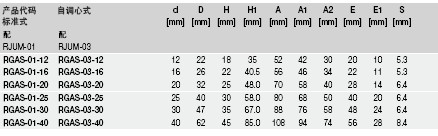

尺寸 [毫米]RGAS 枕塊式

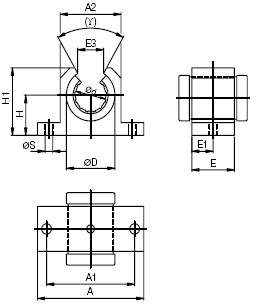

OGAS –枕塊式，開口型，短設計，公制
特性:
?基座：鋁合金
?裝配有DryLin? R 直線滑動軸承：
型號有OJUM-01-?或OJUM-03-?
?能與DryLin? R的OJUM-06-?直線軸承配合使用
?用固定螺釘將軸承固定在基座孔中
?推薦的軸公差：h6-h10
?現貨供應

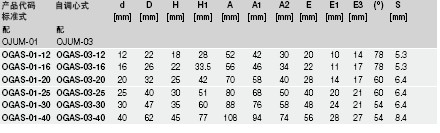

尺寸 [毫米]OGAS 枕塊式
CAD文件和更多信息 www.igus.com.cn/cn/DryLinR
