直線導軌\進口直線導軌\易格斯直線軸承\(zhòng)單軌雙導軌的尺寸

DryLin? W –浮動式軸承更易于裝配 - 僅僅適用于單軌系統
DryLin? WQ易于裝配-方形結構。浮動式軸承能夠補償平行軸的平行度為+/-1毫米。否則，必須花費大量人力來調整導軌間的平行度。
盡管DryLin? WQ是一個常規導軌系統，但是它能在X軸上補償角度位移產生的誤差（+/-7度），這將有效地排除當滑動的平臺產生變形而引起的壓變力。

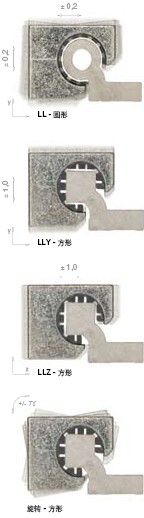

浮動式軸承能夠補償平行軸的平行度達+/- 1毫米

導軌系統的裝配                                                               靈活的浮動式滑塊

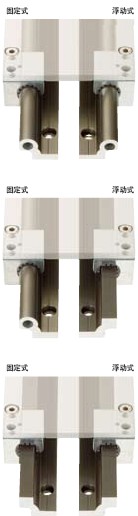

直線導向系統固定 - 浮動式
在有兩個平行導軌的系統中，通常建議采用一邊設置成浮動式的軸承。
無論是水平安裝，垂直安裝還是側向安裝，這種固定式加浮動式軸承的合理結構可以應用在所有的安裝位置中。這種設計結構可以避免由于平行度的偏差導致的卡死現象。同時，根據可能產生的偏差，設計師可以通過控制浮動式軸承自動補償平行度誤差。這就大大增加了軸安裝的自由度。在裝配過程中，必須保證軸承在同一方向上的浮動。
同時保證導軌與軸承的足夠接觸面可以避免壓力過于集中。

偏心力：為確保成功使用DryLin?免維護直線軸承，必須遵循以下一些建議：理論上，當靜摩擦系數等于0.25的時候，如驅動力點與固定式軸承的距離大于軸承間距離的2倍，就會產生卡死現象。這個法則與載荷或驅動力大小無關。
固定的滑塊作為基準；驅動力與固定端導軌的距離越遠，所需驅動力和產生的磨損越大。

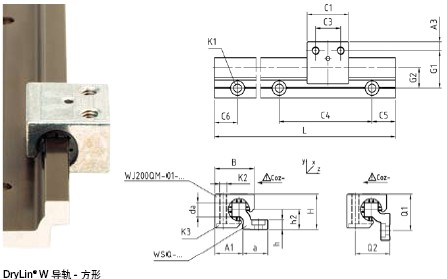

1:DryLin? W導軌-方形 4種尺寸：6, 10, 16, 20毫米

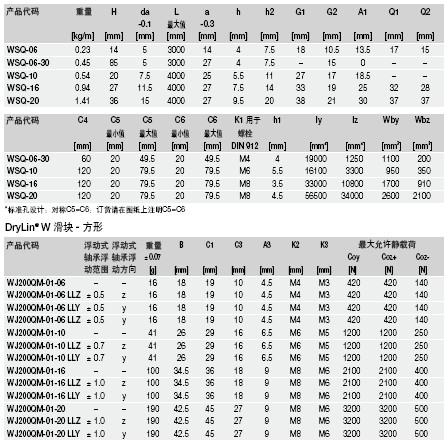

DryLin? W 導軌-方形的型號

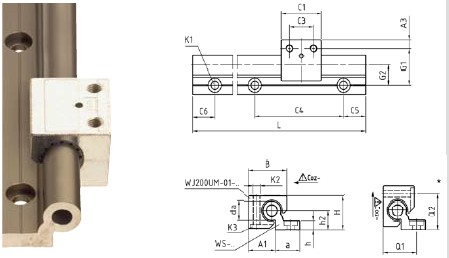

2：DryLin? W – 單軌 - 圓形3種尺寸：10, 16, 20毫米

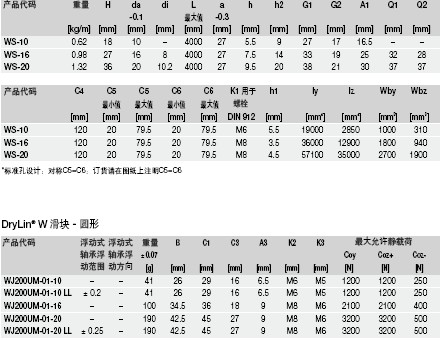

DryLin? W – 單軌 的型號

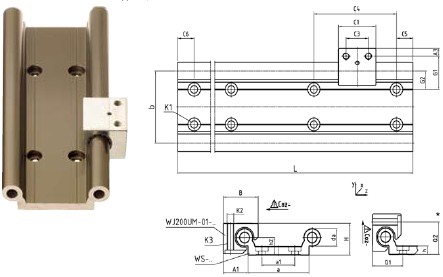

3:DryLin? W – 雙導軌3種尺寸：10, 16, 20毫米

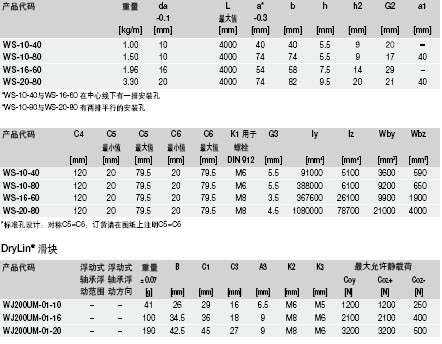

DryLin? W – 雙導軌的型號

您只需致電：021-51303124 我們可以為您推薦符合要求的DryLin? W  直線導軌、滑動軸承，igus/易格斯滑動軸承的相關產品！
