研華多軸數陶瓷電阻測試機解決方案
發布時間：修改時間：2009/4/22 17:27:46 瀏覽次數：2353

　　設備自動化
　　地點: 昆山
　　系統介紹:
　　在全球范圍的電子生產制造中，多軸數陶瓷電阻測試機被廣泛應用于微電子零組件的質量測試與篩選測試機中。該系統通過多樣的程序支持，實現運動、人機控制及高級測試儀表之間多樣化的訊號讀取、功能整合與實時性控制，并支持動態顯示功能及自我診斷功能。客戶通過這種更直觀的操作模式，提高了生產效率和生產質量。
　　系統需求:
　　陶瓷電阻測試機的要求很高，需要支持多軸同步運動控制與海量數字量的監視與控制。客戶要求整合GPIB儀表通訊接口與高端測試儀表，實現多樣化的訊號讀取，整合多種功能與實時控制的全套人機測試控制平臺。同時，此系統還需具備Microsoft高效實時的開發軟件作集成支持。
　　研華解決方案:

IPPC-4000D

5.7" VGA TFT LCD 4U 19" 上架安裝自動化機箱，帶7個擴展槽

PCI-1240U

4軸通用PCI步進/脈沖伺服電機運動控制卡

PCI-1756

64通道隔離數字I/O PCI卡

PCI-1671UP

用于PCI總線計算機的高性能IEEE-488.2適配卡

FPM-3120G

12.1" SVGA工業平板顯示器

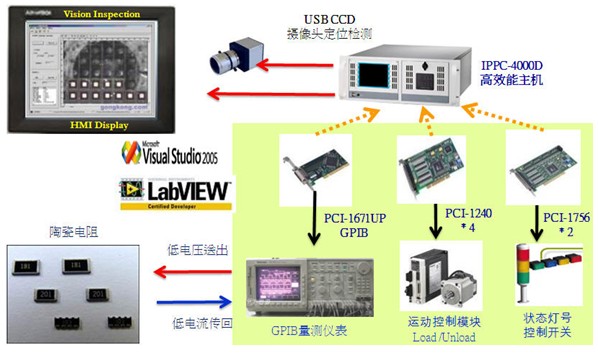

　　系統架構圖:

　　系統描述:
　　本系統集成了多軸運動控制、數字量狀態監視、GPIB通訊儀表與觸摸式顯示器等，借助研華提供的驅動程序來實現對多軸連動的實時控制，并通過GPIB標準儀表通訊卡對數字儀表進行量測。借助研華FPM-3120G大尺寸彩色觸摸式顯示器，人性化的菜單操作方式，方便客戶對生產數據進行編輯、修改、儲存等處理。
　　該系統支持迅速變換其他款式的電子零件作換線測試，滿足快速測試生產的需要。通過PAC的USB串口將視覺檢測模塊作一體化整合控制，再結合控制器的高速運算優勢，實現了質量異常識別測試。
　　研華提供了強大的控制器與多樣化的控制卡，并借助豐富的通訊接口，能夠聯系與控制多種系統設備，如按鈕控制、信號燈、儀表控制、生產數據存儲、驅動電機等。
　　結論:
　　本系統通過采用研華先進的可編程自動化控制器，集成了多種功能控制與通訊模塊，實現了系統與外圍量測儀表的實時通訊，并大幅提高了系統的響應時間，有效提升了生產的精密度與穩定性，在合理的成本范圍內顯著提高了能效比。
