研華數據采集卡用于硬盤制造質量監控系統
發布時間：修改時間：2009/4/16 11:23:43 瀏覽次數：1889

　　系統介紹:
　　許多電子設備制造商使用PLC作為控制器，通過與中央服務器通信實現程序自動控制。美國一家主要的硬盤制造廠商面臨著原有PLC設備與新進服務器之間的通信問題。因此，他們希望借助一套自動化系統處理與服務器之間的通信，并且能夠提供給工程師一個易于使用的友好界面來監測其HDD的制造。

硬盤制造質量監控系統

　　系統需求:
　　對于眾多主流的HDD制作廠商而言，裝料設備是研磨板過程的重要組成部分。在此之前，該客戶一直在使用手動研磨板質量監控系統，此系統取決于每塊板子被送入拋光機之前工程師的檢驗狀況，由此造成許多硬盤存在缺陷。此外，客戶新引進的服務器與原有的PLC設備之間存在通信的問題。他們迫切需要一套可靠的系統實現質量監控過程自動化，以保證與新服務器的通信和HDD制造的質量監控。
　　研華解決方案:
　　PCI-1761 8通道繼電器與8通道隔離數字量輸入卡
　　FPM-3120G-RAE 12.1" SVGA 工業顯示器，帶電阻式觸摸屏

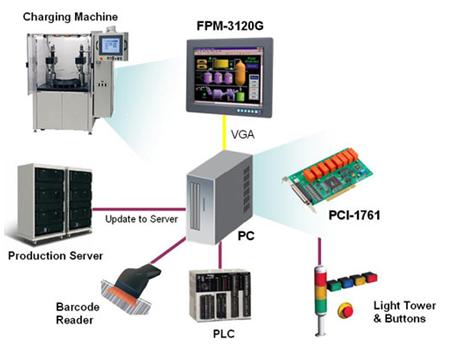

　　系統架構圖:

系統架構圖

　　系統描述:
　　新系統具備自動選擇、追蹤、記錄等功能。研華提供了FPM-3120G-RAE作為人機界面（HMI），通過PCI-1761連接EMO、安全門開關、開/關按鈕、指示燈、警鈴和信號控制裝置。每個研磨板具有唯一的條形碼，經掃描發送到服務器，以驗證進程的準確性。整個過程通過驗證后系統會繼續運行，如果研磨板尚未到達裝料設備則會生成錯誤代碼。
　　結論:
　　新系統成功實現了質量監控過程的自動化，大大提高了整個產線的可靠性和高效性。同時，研華人機界面（HMI）為工程師提供了簡單易用的友好界面，監測和管理生產過程。總之，基于PC的新系統提供了更大的內存和開放的架構，易于編程和擴展。
