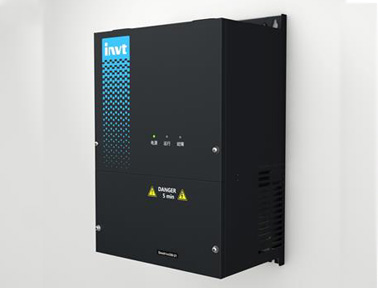

Goodrive300-21系列空壓機專用雙變頻一體機是英威騰針對同步或異步雙螺桿空壓機，設計開發的一款專用雙變頻一體機。Goodrive300-21空壓機一體機可以給空壓機提供主機及風機雙變頻輸出，提供+24V電源給觸摸屏，實現對電磁閥的控制，接收溫度與壓力信號，在功能上完全取代原有的空壓機雙變頻電氣控制柜，相比電氣控制柜，一體機的體積大幅度減小，安裝與調試更加簡易。產品配合英威騰VT6070E系列觸摸屏配套使用，可完美實現雙螺桿空壓機的驅動與管理。 產品特點： ●雙變頻驅動：實現空壓機雙變頻一體驅動，高效節能。風機變頻能保持溫度恒定，保證潤滑油處于最佳使用狀態； ●行業專用：根據空壓機應用特點專門開發的觸控操作界面，集成空壓機全部控制功能。一鍵設置參數，極簡操作； ●物聯網系統：物聯網系統，遠程監控空壓機狀態，智能提送故障信息，及時獲取維保資訊； ●穩定可靠：產品設計嚴格遵循IEC國際標準，通過了國際權威認證機構T?V S?D的CE認證測試，品質可靠。 產品參數：
類別
功能
規格指標
功率輸入
變頻器輸入電壓(V)
3相 380V(-15%)~440V(+10%)
額定輸入電流(A)
請參考“1.4產品額定值”
額定輸入頻率(Hz)
50Hz或60Hz，允許范圍47~63Hz
效率
＞97%
功率因素
0.9
主變頻
功率輸出
輸出電壓(V)
等于輸入電壓，誤差小于5%
額定輸出電流(A)
額定輸出功率(kW)
輸出頻率(Hz)
0~400Hz
風機變頻功率輸出
0~50Hz
其它電源輸出
+24VDC電源
24W
220VAC
30W
運行控制性能
控制方式
開環矢量，空間電壓矢量
調速比
異步機1:200 (SVC)，同步機1:20 (SVC)
速度控制精度
±0.2% (SVC)
速度波動
±0.3% (SVC)
轉矩響應
<20ms (SVC)
起動轉矩
異步機0.25Hz 150% (SVC)
同步機2.5Hz 150% (SVC)
過載能力
主機變頻：150%1分鐘
風機變頻：120% 1分鐘
專用功能
休眠及喚醒功能，恒壓控制，恒溫控制，附件保養、相序檢測
壓力模擬量輸入
2路4~20mA/0~1.6MPa輸入
溫度模擬量輸入
2路溫度模擬量輸入，分辨率1℃，范圍-20℃~150℃
數字輸入
5路普通輸入，最大頻率1KHz
數字輸出
1路Y端子輸出，2路繼電器輸出（常開）250VAC/3A
故障保護功能
提供三十多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能
通訊485
1路 485通訊（兩個端子接口）
其它
安裝方式
壁掛或落地安裝
運行環境溫度
-10~50℃，40℃以上降額使用，每升高1℃降額2%
防護等級
IP20
冷卻方式
強制風冷
直流電抗器
標配
EMC濾波器
可選配外置濾波器： 滿足IEC61800-3 C2等級要求
