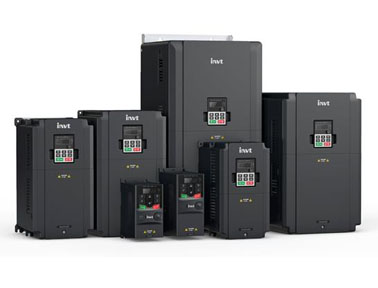

Goodrive20系列變頻器采用無速度傳感器矢量控制技術，產品具有優異的驅動性能和控制功能；產品硬件配置豐富、軟件功能強大，在易用性及可靠性上均有較大的提升，能更好的滿足各種工控場合的不同需求。 產品特點： * 優異的控制性能 采用無PG矢量控制方式，控制性能優異；具有靜止和旋轉電機參數自學習功能； * 優化的結構設計 產品尺寸減小，為客戶節省安裝空間； * 產品配置及接口豐富，功能強大 標配內置485通訊接口，具有豐富的輸入端子、輸出端子，提供外引鍵盤接口，更好的滿足現場應用需求； * 多樣的安裝方式 380V 2.2kW（含）以下支持導軌式和壁掛式安裝方式；380V 4kW（含）以上支持壁掛式和法蘭式安裝方式； * 產品易用，維護方便 風扇可獨立拆裝，便于維護； 可選配普通LED外引鍵盤和帶參數拷貝功能的LED外引鍵盤，滿足不同的應用需求； * 集成豐富的產品功能，滿足多樣化的應用需求 簡易PLC、多段速控制、內置PID、轉矩控制、多點V/F曲線、多種制動方式、瞬時掉電不停機等； * 應用廣泛 矢量控制平臺產品，功能強大，性能優異，可廣泛應用于中小功率應用場合，如食品機械、塑料機械、陶瓷機械、石油機械、線纜設備、空壓機、機床設備、木工機械、紡織機械、印刷包裝設備、化工設備、環保設備、輸送設備等； 規格參數：
功能描述
規格指標
功率輸入
額定輸入電壓（V）
單相220V（－15%）－240V（+10%）
三相220V（－15%）－240V（+10%）
三相380V（－15%）－440V（+10%）
額定輸入電流（A）
請參考“產品額定值”
額定頻率（Hz）
50Hz或60Hz，允許范圍47~63Hz
功率輸出
額定電機容量（kW）
額定輸出（kVA）
額定電流（A）
額定輸出電壓（V）
等于輸入電壓，誤差小于5%
技術控制性能
控制方式
空間電壓矢量控制模式，無PG矢量控制模式
電機類型
異步電機
調速范圍
1：100
速度控制精度
±0.2%（無PG矢量控制）
速度波動
± 0.3%（無PG矢量控制）
轉矩響應
<20ms（無PG矢量控制）
轉矩控制精度
10%
起動轉矩
0.5Hz 150%（無PG矢量控制）
過載能力
150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒
運行控制特性
頻率設定方式
鍵盤數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定等。實現設定的組合和設定通道的切換。實現設定的組合和設定通道的切換。
自動電壓調整功能
當電網電壓變化時，能自動保持輸出電壓恒定
故障保護功能
提供全面故障保護功能：過流、過壓、欠壓、過熱、缺相、過載等保護功能
轉速追蹤再起動功能
實現對旋轉中的電機的無沖擊平滑起動
模擬輸入
1路（AI2）0~10V/0~20mA，1路（AI3）-10~10V
模擬輸出
2路（AO1、AO2）0~10V /0~20mA
數字輸入
4路普通輸入，最大頻率1kHz1路高速輸入，最大頻率50kHz
數字輸出
1路Y1端子輸出，2路可編程繼電器輸出
繼電器輸出
兩路可編程繼電器輸出RO1A常開，RO1B常閉，RO1C公共端RO2A常開，RO2B常閉，RO2C公共端觸點容量：3A/AC250V
其它
直流電抗器
18.5kW（含）以上機型標配內置直接電抗器
安裝方式
單相220V/三相380V 2.2kW（含）以下、三相220V 0.75Kw(含)以下支持導軌式和壁掛式兩種方式；
三相380V 4kW（含）以上、三相220V 1.5kW（含）以上支持壁掛式和法蘭式安裝兩種方式；
制動單元
37kW（含）以下標配內置，45-55kW選配內置
EMC濾波器
三相380V 4kW（含）以上、三相220V 1.5kW（含）以上內置可選C3濾波器；全系列可選配外圍C2濾波器；
選配濾波器：IEC61800-3 C2， IEC61800-3 C3
運行環境溫度
-10~50℃，40℃以上降額使用
海拔高度
低于1000米，1000米以上降額使用，每升高100米降額1%
防護等級
IP20
注：塑膠外殼變頻器要安裝在符合IP20，同時頂部符合IP3X的金屬配電箱內使用
安規
滿足CE要求
冷卻方式
強制風冷
