項目背景
涂膠機又稱點膠機、滴膠機、打膠機、灌膠機等，是專門對流體進行控制，并將流體點滴、涂覆于產品表面或產品內部的自動化機器。
空氣濾芯涂膠機的工作原理：左側三個料罐都具有獨立的自動加熱、自動加料、自動加壓功能，配合三個出料計量伺服準確出料給右側機頭。右側機頭由三個伺服X軸、Y軸、Z軸，控制運行插補動作進行涂膠，機頭內有攪拌伺服將AB料混合均勻。

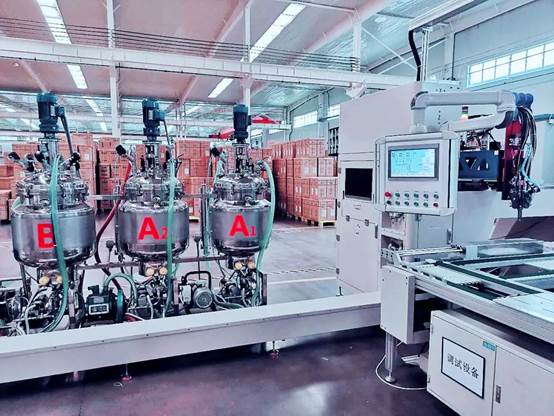

現場設備圖
客戶需求
在浙江省某科技有限公司，由于其車用空氣濾芯器密封圈產品型號繁多，路徑規劃復雜，需要儲存的配方種類繁多。
具體需求如下：
● 優化交互方式，推出全中文操作交互方式；
● AB膠混合出膠方式，要求出膠比例精確,混合凝固后顏色均勻，克重精度達到±0.2g；
● 出膠壓力泵和機頭攪拌器采用伺服驅動，且出膠壓力由總計6個高精度壓力傳感器反饋控制出膠穩定精確。
為最大程度的方便客戶、保障車用空氣濾芯器密封圈進行涂膠生產的精度，英威騰推出全新解決方案。
英威騰解決方案

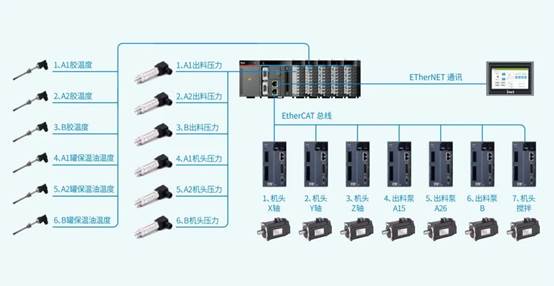

系統拓?fù)鋱D
● 采用英威騰AX系列可編程控制器，驅動涂膠定位伺服插補動作，軌跡動作速度穩定、精度高。
● EtherCAT總線控制伺服的方式控制設備運行，配置了多組溫控模塊與模擬量模塊用于檢測溫度和液位壓力等模擬量信息。
● 在觸摸屏交互方面，傳統G代碼需專業人員完全靠人工編輯，操作界面復雜，英威騰通過對工藝的深度了解，將觸摸屏交互修改成全中文操作，并開發了自動計算圓弧半徑、路徑復制平移等功能，極大的方便了客戶使用。
電氣柜圖
在機頭上，機頭由X軸、Y軸、Z軸三顆伺服組成行走部分，使用曲線插補方式控制涂膠路徑,確保機頭行動線速度穩定。
在料罐動作上，料罐底下為出料口，流量速度由出料計量伺服控制出料泵，為了出膠流量穩定，全程根據機頭和出料泵兩個點的壓力監控，反饋調整伺服轉速,以此確保出膠量的準確和出膠速度的穩定。
方案優勢
1. 插補控制XYZ軸
如果采用小型plc的直線或曲線插補功能各段線段之間會有停頓，而英威騰AX系列可編程控制器，插補使得涂膠圖形全程保持統一的速度，涂膠成品均勻。

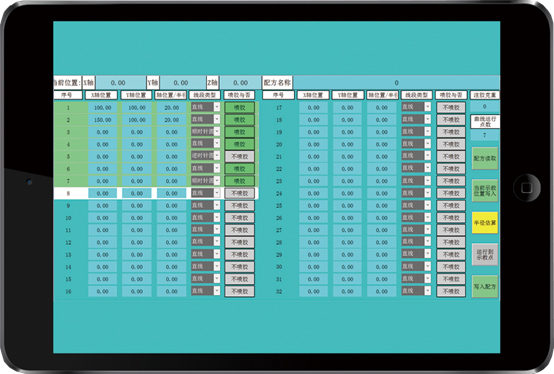

2. 容易學習與使用的路徑規劃功能
● 采用全中文的交互方式，客戶規劃路徑簡單易懂；
● 使用綠色動態背景，顯示當前運行點數使客戶使用直接易懂；
● 使用白色動態條，定位當前修改位置，使得交互方便直觀；
● 半徑估算功能可以根據前后點位自動計算圓弧半徑，使客戶無需手動計算圓弧段半徑；
● 運行到示教點功能，方便客戶修改路徑時進行校正。

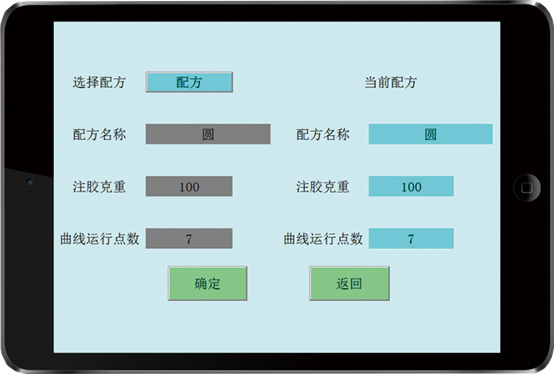

3. 便捷的配方功能
便捷的配方讀寫與管理。配方名稱可以儲存為中文，方便后期查找調用。

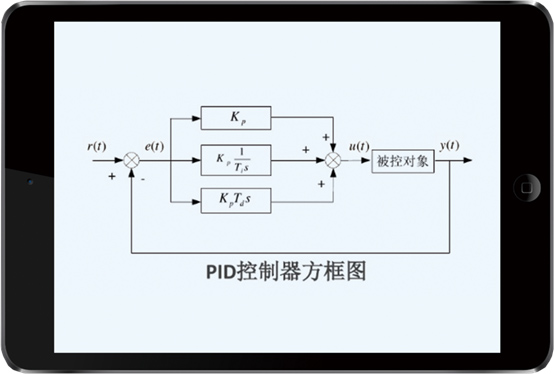

4. PID控制溫度
根據現場設備保溫效果極好的特性，編寫了動態PID比例參數。使得現場溫控升溫快，不超調，控溫穩。
總述
空氣濾芯涂膠機通過使用英威騰方案：
一方面可以讓現場員工無需掌握復雜的G代碼編程，快速上手使用系統；
另一方面，AB膠比例精準，生產的成品膠混合反應均勻,成品重量精度高達到±0.2克，生產速度達到10片/分鐘，完全達到生產線的速度要求。
