作為全球口罩產能最大的國家，工信部總工程師田玉龍?jiān)硎荆覈?guó)N95口罩和醫用外科口罩總體產能達到每天2000多萬只。但“疫情”攻堅戰當前，有機構預測，口罩日需求量至少2億只。
面對巨大的供需缺口，英威騰結合自身優勢，組織專家力量，全新推出無紡布平面口罩機控制系統應用方案。該方案包含控制器、變頻器、觸摸屏、伺服配套等系列產品，不僅可以滿足客戶的使用需求，而且可以幫助企業大幅度提升產能，在一定程度上緩解口罩難求的情況。
無紡布平面口罩機工藝
首先要明確，戰疫當前，我們需要無紡布平面口罩機。
平面口罩是由口罩本體和耳帶組合而成，傳統口罩設備是指負責口罩本體成型、打片的本體機和負責耳帶焊接的耳帶機組成，而本體機的效率較高 (120-150 片/分鐘) ，耳帶焊接機則相對較低 (40--60 片/分鐘) ，為了實現本體機與耳帶焊接機產量的完美配合，需要一臺本體機搭配 2 到 3 臺耳帶焊接機，在全自動的一體化設備中，一般一臺口罩本體機也是連線 2 到 3 臺耳帶焊接機。

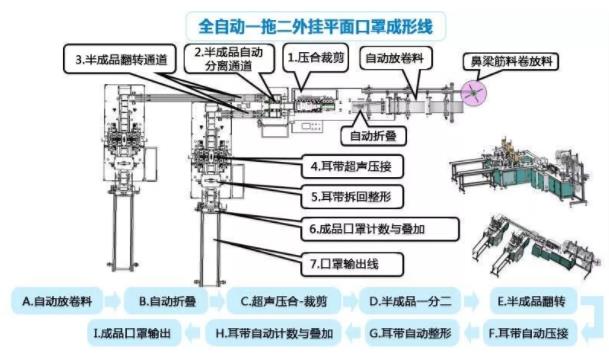

圖1 無紡布平面口罩機工藝圖
快速提升產能 英威騰有辦法
英威騰本次推出的控制系統應用方案，主要包含AX70中型PLC、HMI、DA200伺服系統、GD350變頻器，可滿足用戶的使用需求。
原材料經被動拖動放卷裝置，變頻器實現較恒定的張力供料；口罩定型通過專用的機械模具，配合超聲波模具印出相應圖案；分左右兩工位的耳帶熔接工位，通過控制耳帶開/關夾、耳帶剪斷、平臺升降等多工位配合，將耳帶焊接在口罩上；兩邊折疊定型，水平軸將機型伸出結構將口罩成兩半，折疊在一起；熔接工位及折疊定型工位，需要保持平臺與原料同步焊接，伺服系統應用電子凸輪追剪功能實現往返操作。
圖2 無紡布平面口罩機電氣系統應用示意圖

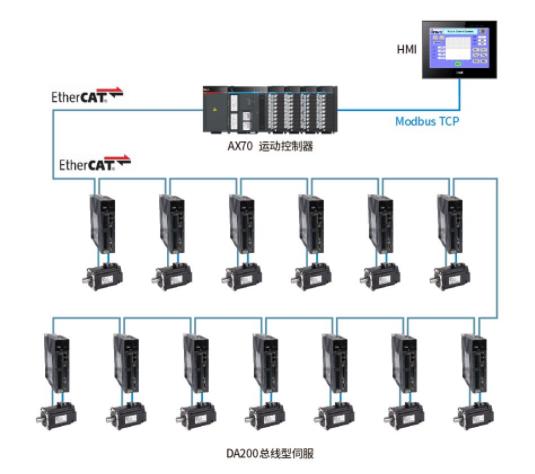

圖2是無紡布平面口罩機電氣系統應用的示意圖。PLC與伺服驅動器通過EtherCAT通訊總線實現多軸控制，與觸摸屏通過 Modbus TCP 通訊；具有可靠的穩定性，速度快，兼容性高的特點；主傳送帶采用變頻器調節電機輸送、步進馬達翻轉，在焊接及折疊過程中有兩軸需往返跟隨主軸運行，需支持較復雜的同步指令。傳動精確，控制穩定，速度可調。簡易調節裝置，換料方便，穩定性高故障率低。
英威騰方案特色
●方便接線：本方案采用EtherCAT總線方案，控制器與伺服通過網線連接，節約大量接線時間，提高生產速度；
●簡便排障：總線方式通訊反饋各軸故障情況，節約故障排查難度與時間；
●提高精度：EtherCAT總線高響應速度與同步控制，提高裁切與焊耳定位精度；
●提高產能：伺服相對氣缸擁有更高的響應與運行速度，提升生產速度。
