SCOUT實現PXI的高性能、短線海量互連
發布時間：修改時間：2009/5/20 22:17:32 瀏覽次數：1551

　　用戶作為全球主要醫療設備制造商，希望開發一種基于PXI 構架的全新測試系統平臺。過去他們采用VXI 儀器，通過MAC Panel 公司的海量互連方式構建系統。這種方式的優點是能夠達到并保持更高的信號完整性，同時極大地降低了系統導線成本,PXI平臺增強了系統的模塊化及可重配置性，更易滿足進一步需求。同時，由于最終系統將在全球發布，很重要的一點是，PXI 平臺允許測試系統配置適當?shù)脑O(shè)備以滿足其特定需求。

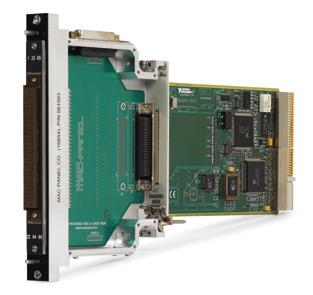

SCOUT DAK（直連套件）顯示PXI設備已連接

　　測試系統在配置上選擇基于NI 的各類通用PXI 儀器及開關；海量互連則由MAC Panel Company 公司的SCOUT 系統實現。
　　MAC Panel公司全新的SCOUT系統是可配置海量互連系統，為基于PXI 的測試系統提供PCB 或短線互連。
　　每個PXI 設備通過直連套件（DAK）適配器與接收機連接器模塊連接，提供PXI 設備與SCOUT 接收機間的直接連通性。所有設備能從接收機前端方便地安裝和移除，不會干擾系統線路。DAK適配器采用標準MAC Panel L2000系列連接器模塊，提供各種連接類型：如信號、功率、同軸電纜、射頻、混合方式等連接。PXI 設備同接收機模塊的連接采用PCB 或撓性電路，提供適合的連接性同時降低導線成本。當確定一種連線方案后，DAK適配器除了能夠提供傳統鉸鏈海量互連接收機設計，還能提供短線方式。
　　SCOUT海量互連系統能夠發揮高密度PXI開關模塊的最大優勢。在PXI 設備與SCOUT 接收機之間采用PCB、撓性電路及短線連接技術，可以達到前所未有的導線密度，同時避免傳統ATE系統布線中常見的導線問題。
　　SCOUT 接收機可通過多種配置適合各類NI 的PXI 機箱。超級傳輸DAK 組件可用于所有PXI 設備。同時，DAK 還能夠輕松通過用戶配置滿足特殊應用需求。
　　隨著數臺設備在全球成功發布，轉而PXI 技術已被認為是成功的，能夠滿足甚至超越所有制定的技術及預算指標。
　　更多關于SCOUT 海量互連系統的詳細內容及本地聯系方式，可訪問網站macpanel.com。
