杭州眾誠電子工程有限公司
  • 供應步進電機驅動2HB1108MAE
  • 發布時間：2009/10/27 16:17:41   修改時間：2009/11/3 9:33:00 瀏覽次數：1754

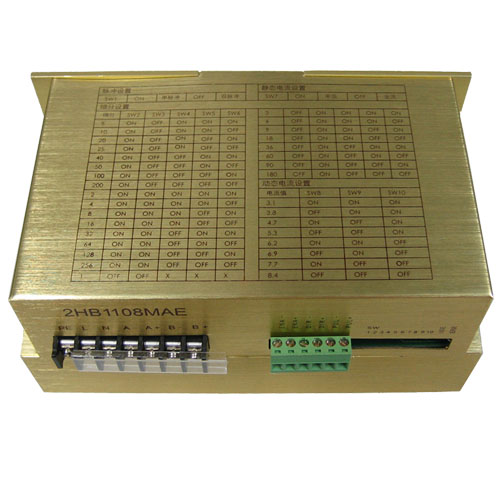

  • 供應步進電機驅動2HB1108MAE

  •

    產品名稱

    型號：  2HB1108MAE
    電壓(V)：  AC70-130
    電流(A)：   3.1-8.4
    細分：  2-200 2-256 1-180



    詳細說明：


    特性：
    ※　單/雙脈沖輸入兼容
    ※　雙極恒流斬波方式
    ※　交流供電，AC70-130V
    ※　最大驅動電流8.4A/相
    ※　高細分：最高256倍細分,并有二進制、三進制和十進制可選
    ※　靜止時鎖定電流可選
    ※　輸入信號光隔離
    ※　輸入信號TTL 兼容，同時可接受差分信號輸入
    ※　20KHz 斬波頻率
    ※　高可靠性：采用多層板和表面貼封，功率器件留有足夠裕量


    使用環境：   電氣特性：
    冷卻方式

    自然風冷

    使用場合

    避免金屬粉塵，油霧及腐蝕性氣體

    溫度

    -15℃-+45℃


    供電范圍

    AC70-130V

    輸出相電流

    3.1A-8.4A

    邏輯輸入電流

    10-20mA


    接線端口及指示燈說明：
    序號 標示 說明
    1 PUL+(+5V)

    脈沖信號：單脈沖控制方式時為脈沖控制信號，此時脈沖上升沿有效,雙脈沖控制方式時為正轉脈沖信號，脈沖上升沿有效。單/雙脈沖控制方式設定由SW1撥碼設定

    2 PUL-
    3 DIR+(+5V)

    方向信號：單脈沖控制方式時為高/低電平信號,雙脈沖控制時為反轉脈沖信號。脈沖上升沿有效。單/雙脈沖控制方式設定由SW1撥碼設定

    4 DIR-
    5 ENA+(+5V)

    使能信號：此輸入信號用于使能/禁止。高電平使能，低電平時驅動器不能工作，不用時懸空即可

    6 ENA-
    7 L 交流AC110電源
    8 N 交流AC110電源
    9 A+ 電機A相，A+、A-互調，可更改一次電機運轉方向
    10 A- 電機A相
    11 B+ 電機B相，B+、B-互調，可更改一次電機運轉方向
    12 B- 電機B相
    13 USE 驅動器電源指示燈，綠燈亮表示系統工作正常
    14 ERR 驅動器錯誤報告指示燈，紅燈亮表示系統工作不正常，驅動器正常工作時紅色燈熄滅

    接線圖：


    撥碼設定說明：
    SW1 SW2 SW3
    		 SW4 SW5 SW6 SW7
    		 SW8 SW9 SW10

    單、雙脈沖模式 細分設定 靜態電流設定 動態電流設定

    脈沖設置   靜態電流設置
    SW1 on 單脈沖
    		 off 雙脈沖
    SW7 on 半流
    		 off 全流
    細分設定
    細分數 SW2
    		 SW3 SW4 SW5 SW6   3 off on on on on
    5 on off

    on

    		 on on 6 off on on on off
    10 on off

    on

    		 on off 9 off on on off on
    20 on off

    on

    		 off on 18 off on on off off
    25 on off

    on

    		 off off 36 off on off on on
    40 on off

    off

    		 on on 60 off on off on off
    50 on off off on off 90 off on off off on
    100 on off off off on 180 off on off off off
    200 on off off off off 動態電流設置
    2 on on on on on 電流值 SW8 SW9 SW10
    4 on on on on off 3.1 off on on
    8 on on on off on 3.8 on off on
    16 on on off on on 4.7 off off on
    32 on on on off off 5.3 on on off
    64 on on off on off 6.2 on on off
    128 on on off off on 6.9 off on off
    256 on on off off off 7.7 on off off
    1 off off x x x 8.4 off off off
