在汽車工業的生產線中，人機合作在很多地方都十分緊密，例如輸送線。剪式升降機用于從車身制造到最終裝配的各個生產階段。通過升降機將車身移至所需的加工高度，這樣工人才能正常執行任務，例如，根據客戶要求組裝內部配件、座椅、輪輞和保險杠。
1.目標
剪式升降機的移動絕對不能成為附近工作人員的危險源。在裝配過程中， 剪式升降機會自動移動到指定的工作高度。當升降機調整時，系統各零件也相對移動。為確保工人的身體部位不會卡在系統零件之間，只有當升降機被鎖定后，才能進行剪式升降的工作。只有該末端位置發出信號時，才能釋放工作臺上的工件進行加工。
2.解決方案

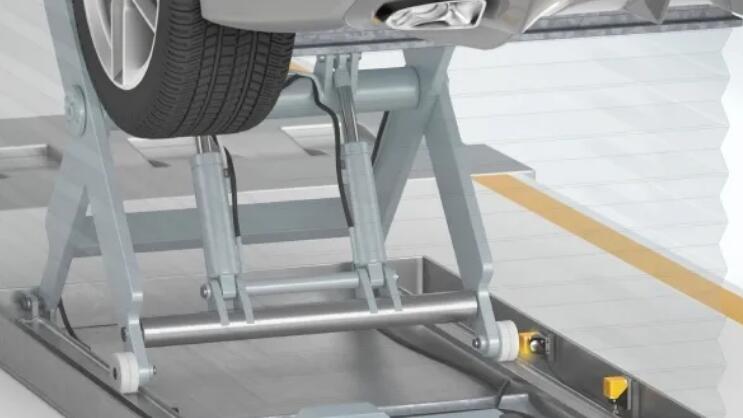

電感式安全傳感器是可靠檢測剪式升降機終端位置的理想選擇。可以使用兩個 NSB15-L2M-2E2-V1-S2D2 電感式安全傳感器檢測終端位置—— 一個用于收縮狀態，一個用于伸展?fàn)顟B(tài)。該傳感器符合 SIL 2/PL d 標準，其節省空間的設計可實現靈活的安裝，并易于集成到剪式升降機中。
3.產品優勢
該電感式傳感器無盲區，因此不必與目標保持距離。可以將標準金屬執行器或支撐結構的金屬部件用作目標，而無需在目標或機器部件上進行任何調整。安全傳感器經過 TüV 認證，具有很高的安全性，這意味著可以直接將傳感器集成到安全回路中。此外，還可以減少規定的常規檢測次數，操作間隔可以延長至兩個月，在此期間無需進行日常功能測試。
4.技術特性
緊湊的立方體設計，帶有金屬底座和可旋轉的傳感器頭
用于開關狀態和故障指示的 LED 燈
工作距離：15 毫米（齊平），20 毫米（非齊平）
符合 Cat.2, PL d/SIL 2 標準（可冗余至 Cat.3, PL e/SIL 3）
5.特性一覽
亮點
可靠地檢測剪式升降機的終端位置
無盲區，傳感器與目標之間沒有距離
較高的特性安全值延長操作間隔
節省空間的設計，可靈活集成到剪式升降機中
