倍加福 PXV 絕對定位系統，實現精確的位置檢測
發布時間：2021/11/26 17:53:22 修改時間：2021/11/26 17:56:41 瀏覽次數：2862
　　無論是電動單軌系統、起重機小車還是堆垛機，它們都必須在工廠的長距離中實現精確定位。采用 PXV 系統，可以在長達 100 公里的定位距離內實現 0.2 毫米的定位精度，這就滿足精確的絕對位置定位的嚴苛要求。
　　是什么讓 PXV 系統如此獨特，基于視覺成像原理的讀碼器與 Data Matrix 碼帶的結合如何確保精確的位置檢測和最大的過程可靠性？

　　1 PXV 絕對位置定位系統是如何工作的

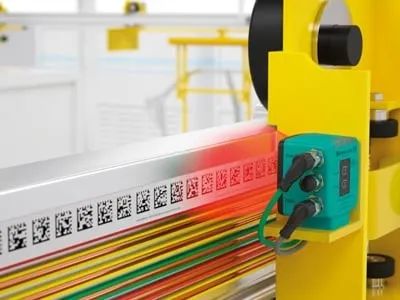

　　PXV 定位系統由視覺成像原理的讀頭和 Data Matrix 碼帶組成。讀頭沿X方向平行于碼帶移動，每 10ms 或 25ms 提供一次高精度的位置數據，如X絕對位置、碼帶Y方向偏移量、碼帶的穿梭速度和質量值，這些數據都可以通過控制器 PLC 進行讀取。在集成照明單元的幫助下，不受環境光線影響的讀頭即使在困難的條件下也能探測到位置。
　　位置信息作為 Data Matrix 碼打印在自粘式碼帶上。只要在讀取窗口中檢測到五個代碼中的一個，就可以進行精確的位置檢測。還可以繞過最大 75mm 的碼帶間隙。通過這種方式，視覺成像系統與多冗余 Data Matrix 碼帶相結合，確保了最大的過程可靠性。

　　2 便捷快捷的安裝和調試
　　該系統易于安裝，同時運行完全免維護、無接觸且無活動部件，因此只需支付較低的后續成本。例如，通過將讀頭安裝在距離碼帶 100mm 處，PXV 就可以便捷快速地投入運行。電源打開后，傳感器立即通過 RS485、SSI 或現場總線接口 PROFINET 或 EtherNet/IP 提供所需的數據。此外，通過 Data Matrix 控制碼、PC 或直接通過控制器，可以對讀碼器狀態進行IO點輸出、以及調節讀碼器參數。
　　3 靈活復雜的軌道布局

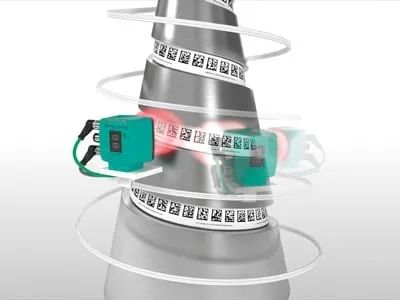

　　即使在特別廣泛的系統和各種軌道布局中，自粘式 Data Matrix 碼帶可實現精確的絕對定位。根據應用進行定制化，可單獨提供 1m 至 100km 的定位碼帶，并靈活投入應用。除了碼帶 ±30° 的高傾斜公差外，PXV 還具有 50mm 的高景深，即使是對于復雜的軌道布局，如緊密的曲線、顯著的上下斜坡、圓形或空心軸軌道等，系統始終提供可靠的數據。

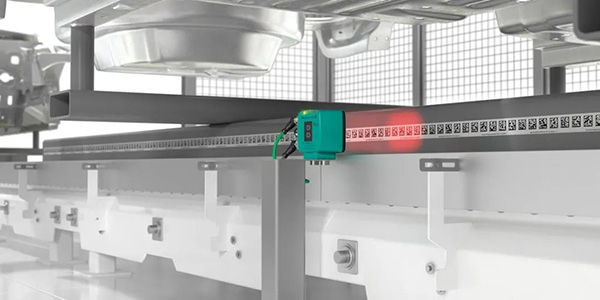

PXV實現精確的線性定位，即使對于復雜的軌道布局也是如此。

　　4 多碼冗余確保可靠的流程
　　由于 120x80 mm 特別寬大的讀取窗口，讀頭在一次操作中讀取多達五個 Data Matrix 碼，并且對碼帶的污染或損壞不敏感。多碼冗余允許碼帶的污染或中斷高達 75mm，或讀頭具有較大的Y形公差，而不影響性能。

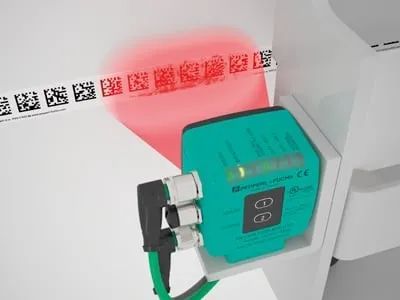

采用多碼冗余技術，嚴重污染和損壞的代碼依然能夠進行可靠地讀取。

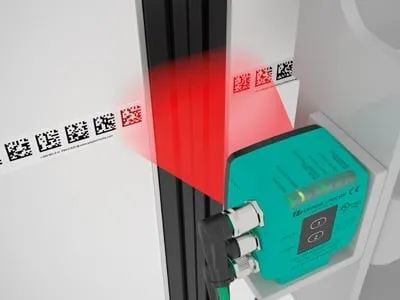

PXV 讀頭可承受高達 75mm 的碼帶中斷。

　　在一次測量中的碼帶質量的附加數據輸出和讀取的碼數，可以實現連續監控碼帶并檢測讀頭上的污染。恒定的輸出使用戶能夠計劃和執行碼帶的預防和早期清潔措施。
