---- 突破距離和節點限制！

一、用途

波仕RS-232/RS-485中繼轉換器是具有485A功能第2代產品，無需外接電源，實現RS-232/RS-485轉換和RS-485/RS-485中繼，通信距離雙向延長至2×1.2Km（9600bps時）。485A2特別適合于RS-485多機通信，使用485A2組網可以突破傳統RS-485的距離和節點的限制！

485A2型中繼轉換器的特點在于：1、同時帶2路RS-485口，而且這2路RS-485口還具有中繼的功能。這樣既可以作為RS-232/RS-485轉換器的同時還可以作為RS-485/RS-485中繼器；2、無需外接電源； 485A2具有無源轉換器485A的全部性能，集轉換器與中繼器的功能和優點于一身。請認準波仕激光防偽標簽、謹防假冒！

中國專利201420502117《一種帶中繼功能的串口轉換裝置》，侵權必究！

二、硬件安裝

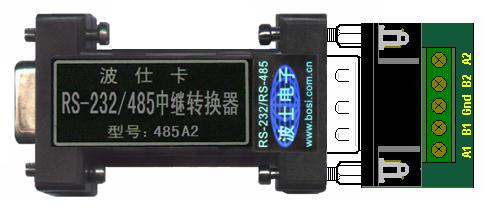

 外形為DB-9針/DB-9孔轉接盒大小，其中DB-9孔端可以直接插RS-232口。DB-9孔端用于接RS-232口、DB-9針端通過接線端子板接RS-485口。485A2的接線端子板上有5個接線端子（A1、B1、GND、B2、A2） ，為兩個RS-485口，引腳分配見產品圖，共用GND地線。A1、B1與A2、B2是功能完全相同的，不分方向。RS-232孔頭端的引腳分配為腳對腳對應的可直插計算機的RS-232口；但是只有RXD、TXD、GND三線。

      485A2應用與RS-485多機通信的典型接線圖。若每一段RS-485的距離為1200米和128個，則整個RS-485系統的距離達到（N×1200米）、節點數達到（N×128）。可以看出，使用了485A2的RS-485總線布線極其簡潔。最遠兩端可以用485A，也可以用485A2。注意整個RS-485系統共用GND線。

三、軟件說明

本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！建議RS-485通信時一定要接地線。
