無源高速RS-485隔離器

一、用途

     波仕電子的BS485G型無源高速RS-485隔離器用于實現RS-485的電氣隔離、速率最高達到115.2Kbps，而且無須外接電源。BS485G用于實現RS-485通信的機器之間的完全電氣隔離、保護通信的RS-485口及機器。

BS485G是世界上唯一的無源高速RS-485隔離器！波仕電子擁有絕招的RS-485竊電技術，變這種不可能成為了可能！專利號: 201230607985.6.專利產品,謹防假冒!

二、硬件安裝

     BS485G型RS-485隔離器的外形為DB-9(針)/DB-9(針)轉接盒大小、兩頭完全一樣、不分方向。BS485G隔離半雙工的RS-485信號。

附：BS485G的兩頭DB-9針引腳分配均如下（配有接線端子）：

BS485G具有波仕獨特的RS-485極性交叉技術，就是A和B可以交叉。當其中一端RS-485的A與B極性交叉之后另外一端的RS-485也要同時交叉極性。

三、軟件說明

     本產品均無需收、發控制信號！只用到A、B信號即可，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！

四、性能說明

BS485G型RS-485隔離器無需供電，隔離電壓2500V，通信速率最高115200bps。

BS485G支持波仕全系列RS-232/RS-485轉換器、也支持各種符合標準RS-485信號的接口。

BS485G具有獨特的RS-485極性交叉技術，就是說當A與B接反了時也可以，產品內部會自動校正極性，注意產品兩端的RS-485要同時交叉A與B，就是要在另外一端也極性交叉。

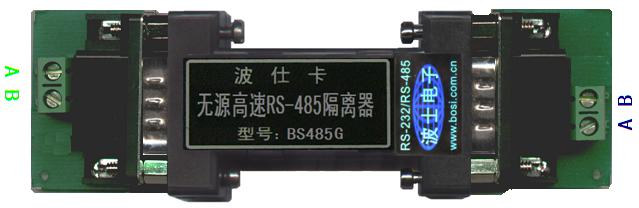

五、外形圖
