一、用途
波仕電子的OPT2322[S]系列RS-232/雙路光纖轉換器用于：實現一路RS-232(或RS-485)同時到兩路光纖的轉換。是世界上最小的RS-232(485)/雙路光纖轉換器。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。
二、硬件安裝

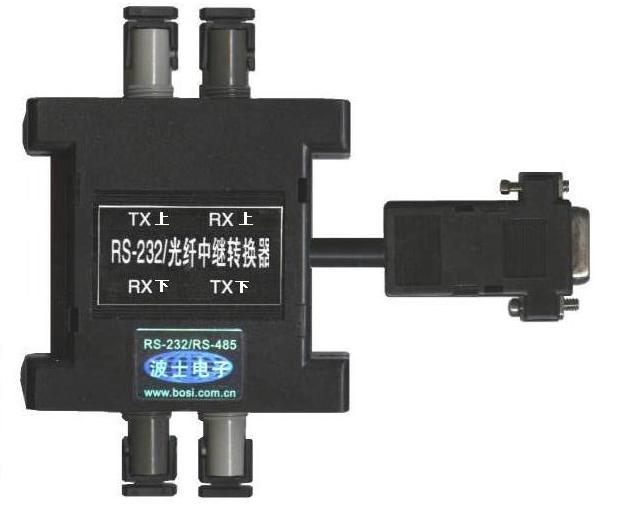

波仕OPT2322[S]系列RS-232/雙路光纖轉換器的外形為DB-25/DB-25轉接盒大小，使用一對多模ST光纖接頭或者一對單模ST光纖接頭 ，中間有一根電纜連接一個RS-232口的DB-9針座和5V電源引腳。DB-9針座的RS-232口可以配接波仕電子的RS-232/RS-485轉換器用于接RS-485口構成RS-485/雙路光纖轉換器。OPT2322[S]需要外接直流5V電源（<50mA）。
OPT2322[S]串口/雙路光纖轉換器的光纖接收器（RX）和光纖發送器（TX）見產品標簽。使用時發送器ST頭通過光纖接對方的接收器ST頭。注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時請一定將ST座和ST頭用相配套的橡皮塞子蓋住。均可選SC、FC型的光纖接頭。
三、性能特點
波仕電子的OPT2322[S]串口/雙路光纖轉換器最高速率115.2Kbps。均無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件!
光纖接口
雙ST頭（或者FC、SC頭可選擇）
電氣
接口
DB-9針RS-232（針座）
傳輸介質
雙多模光纖或者雙單模光纖
接線端子（RS-485、RS-422）
通信
方式
異步RS-232
尺寸及重量
DB-25/25轉接頭大小、120克
全雙工半雙工通用RS-485、RS-422
傳輸距離
4Km（多模）、50Km（單模）
光波長
820nm（多模）、1300nm（單模）
適用光纖
50/125、62.5/125、100/140um
型 號
說明（多模）
型號
說明（單模）
OPT2322
RS-232/485/多模光纖轉換器
OPT2322S
RS-232/485/單模光纖轉換器
波仕電子配套提供各種長度單芯、雙芯光纖以及ST接頭。OPT2322、OPT2322S對外接5V電源要求5V(±0.5V) 50mA，推薦選用波仕電子的微型開關穩壓電源。
