通常為了實現光纖的雙向（發與收）通信，就得使用2根光纖。如果想要用1根光纖實現雙向通信，就得使用收發一體的光口。具有收發一體的光口的是一種特殊的模塊，就是把發送與接收的光口合二為一，但是接收與發送使用不同的波長，比如1310nm和1550nm。發送為1310nm接收為1550nm的光口簡稱T3R5，而發送為1550nm接收為1310nm的光口簡稱T5R3，使用時必須T3R5與T5R3成配合。

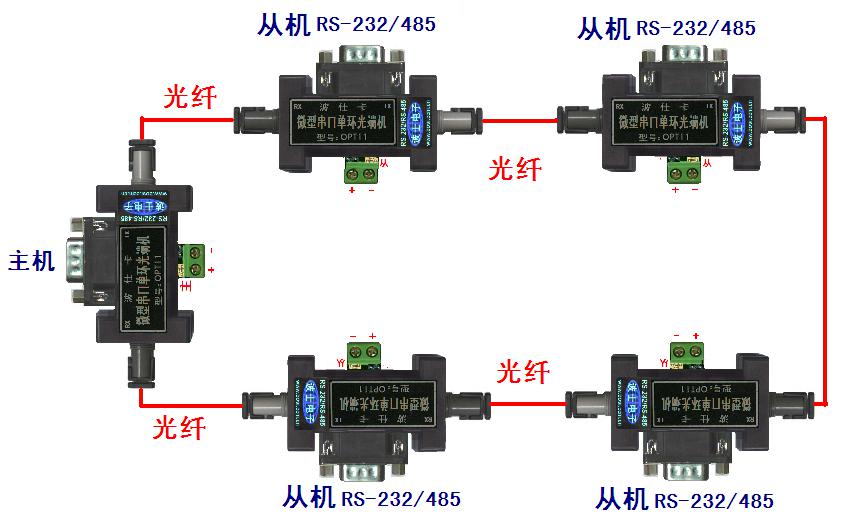

    本文要介紹的是一種全新的光纖通信方式，用單發單收的光口實現用一根光纖（單光纖）的雙向通信。微型串口單環光端機OPT11使用了一種與眾不同的光纖通信連接方式——單環，就是通過一根光纖將多個OPT11環形串接起來來實現雙向通信。為了實現單纖雙向通信，這里還要提到一種雙光纖雙向通信的RS-232/光纖轉換器OPT232-9。本來OPT232-9是用于實現串口雙向通信的，但是要用到2根光纖：一根發、另外一根收。現在把OPT232-9與OPT11配合后也可以實現單環雙向通信。

 波仕OPT11串口單環光端機只有DB-9/DB-9轉接頭大小，使用一對多模ST光纖接頭，上側面一個有一個接RS-232、RS-485口的DB-9針座（ 帶配接線端子 ），下側面有接 5V 電源的兩個端子。緊靠電源端子是用于選擇“主機”和“從機”狀態的跳線。OPT11的光纖接收器（RX）和光纖發送器（TX）見產品標簽。使用時發送器ST頭通過光纖接對方的接收器ST頭。

緊靠電源接線端子的跳線（上圖中的黃色短接塊）用于設置OPT11[S]的“主”機與“從”機狀態。“主”、“從”的標志見電源接線端子的反面。比如上左圖為“主”機狀態、上右圖為“從”機狀態。在整個光纖環路中，只允許一個主機，可以用OPT11 通過跳線設置為主機，也可以使用波仕OPT232-9作為主機。其余OPT11全部設置為從機，從機的數量不受限制。軟件同RS-485總線式多機通信。
