在下一代RS-485總線的概念下，BOSIKA將原本用于延長RS-485通信距離并且提高負載能力的中繼器與RS-232/RS-485轉換器進行綁定，推出RS-232/RS-485中繼轉換器，同時對RS-485信號的流向進行整理，使得用戶在使用時感覺就是一個RS-232與RS-485的轉換器。這種思想體現在最新的《一種帶中繼功能的串口轉換器》專利文獻中。
對于BOSIKA而言，下一代RS-485總線的變化就是要不受最遠距離和節點數的限制，同時下一代RS-232/RS-485中繼轉換器485A2還得保持無需供電的特性。在這個思路中，BOSIKA的RS-232/RS-485中繼轉換器突破了傳統RS-485總線的節點數和距離的限制。每接一個RS-232/RS-485中繼轉換器，RS-485信號都得到了中繼增強，所以這種RS-485總線不再受一條RS-485總線最遠1200米的限制，而是當接M個轉換器時就可以達到1200米的M倍距離，M是否不受限制---本文將討論M的理論極限。
傳統的RS-485總線有接負載個數的限制，比如128個，就是同一條RS-485總線中最多掛128個RS-485口。使用M個RS-232/RS-485轉換器構成的RS-485總線中，由于接入的轉換器將RS-485總線分開為了M段（每一段之間相當于有一個中繼器），所以當接M個轉換器時就可以達到128×M倍的負載個數，M是否受負載數限制---本文也將討論。
1、突破RS-485節點和距離極限的布線方式
RS-232/RS-485中繼轉換器有一個DB-9孔的RS-232口和2個帶接線端子的RS-485。DB-9孔端用于接RS-232口、DB-9針端通過接線端子板接RS-485口。485A2的接線端子板上有5個接線端子（A1、B1、GND、B2、A2） ，為兩個RS-485口，共用GND地線。A1、B1與A2、B2是功能完全相同的，不分方向。 兩個RS-485口具有相互中繼的功能。

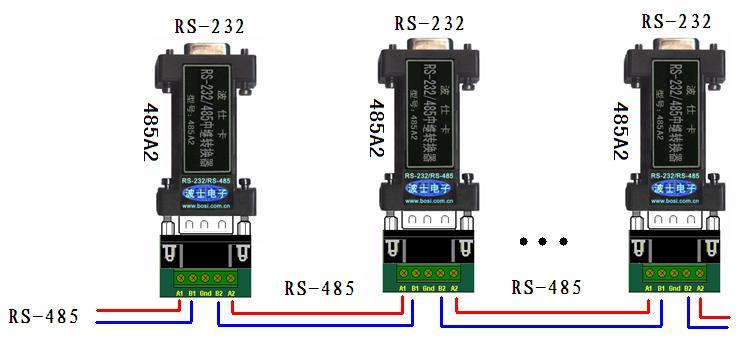

485A2應用與RS-485多機通信的典型接線圖。若每一段RS-485的距離為1200米和128個，則整個RS-485系統的距離達到（M×1200米）、節點數達到（M×128）。可以看出，使用了485A2的RS-485總線布線極其簡潔。最遠兩端可以用485A，也可以用485A2。注意整個RS-485系統共用GND線。
2、RS-485多機通信節點數的極限
假設RS-485通信的地址編碼為8位，那么最多的節點數就是2^8=256;假設RS-485通信的地址編碼為10位，那么最多的節點數就是2^10=1024。10位已經多到極少用到。這個總線中的RS-485節點數的極限完全取決于通信軟件 ，與總線中所接的RS-485中繼轉換器個數沒有關系。實際上，因為受RS-485接口芯片性能的限制，每一段RS-485目前最多接128個節點，所以要達到256個的極限就得至少接一個485A2中繼轉換器，要達到1024極限就要至少8個485A2中繼轉換器。
3、完全失敗的RS-485通信距離的理論極限
假設波特率為9600bps，就是每秒9600位。每個數據有1個起始位、8個數據位、1個校驗位、1個停止位，一共10位。也就是傳輸一個數據（1byte）的時間是11/9600=0.001145s。在這個時間內電磁波的傳輸距離（也就是光速為299792458m/s ）為343512米，即343.5千米。
如果電信號的電磁波延時達到0.001145s（大約1.25ms），那么就會延時到錯位一個數據，這樣就無法正常通信。怎么理解？在某一時刻主機以9600bps同時向所有從機發送一組信號（比如ABCD），從機都立即響應回答數據，注意在9600bps下每傳一個數據的時間差為1.25ms，也就是發A比發B早1.25ms，發B比發C早1.25ms……。那么主機收到的最遠的節點的回答A的數據與1.25ms后最近的節點回答B的數據重疊，這樣就無法通信。
也就是RS-485的理論傳輸的最遠距離在9600bps時只有大約343512米。假設每1200米進行一次中繼，343512/1200=286，也就是說要達到RS-485的理論極限，需要至少286次中繼延長。
4、無誤碼的RS-485通信距離的理論極限
并非只有當整個10位數據完全重疊時才無法通信，實際上只要有1位錯位存在誤碼就不好。雖然有時候軟件有一定糾錯功能，容許存在一定程度的誤碼情況下也可以傳輸數據，但是我們還是要弄清楚無誤碼的極限。
假設波特率為9600bps，就是每秒9600位。也就是傳輸一位（1bite）的時間是1/9600=0.000104s。在這個時間內電磁波的傳輸距離（也就是光速為299792458m/s ）為31228米。如果電信號的電磁波延時達到0.000104s（大約0.1ms），那么就會延時到錯位一個數據位，這樣就會出現誤碼。怎么理解？在某一時刻主機收到的最遠的節點的數據會與大約0.1ms前最近的節點發送的數據重疊一位，這樣就有誤碼了。也就是RS-485的無誤碼通信的理論最遠距離在9600bps時只有大約31KM。假設每1200米進行一次中繼，31228/1200=26.02，也就是說要達到RS-485的理論極限，需要至少26次中繼延長。
以上可以看出，RS-485通信距離的理論極限與波特率成反比，波特率越高極限距離越短。當波特率為115200bps時（=12×9600），無誤碼傳輸的理論極限距離為31228/12=2602米。只有大約2.6km！這也難怪RS-485的遠程通信只說9600時傳輸多遠，幾乎不提115200bps。
5、其它介質和其它總線的理論極限
以上的RS-485距離極限343512米以及31228米（9600bps）與傳輸介質無關，就是說用光纖傳輸RS-485最遠也是這么多，無線也是一樣。
以上的無誤碼RS-485距離極限31228米（9600bps）與協議無關，就是說用CAN、PROFIBIUS最遠也是這么多，原理是一樣的。
以上的通信完全失敗的RS-485距離極限343512米（9600bps）與數據位數有關，而且成正比例，就是說用CAN2.0（29位）比CAN1.0（11位）的極限更加大，大一倍以上。
到這里，大家一定會驚訝RS-485通信距離理論極限之短。互聯網、手機、GPS是如何傳輸幾乎無限遠距離的呢？為了實現遠程通信，互聯網和手機通信幾乎無法做到實時，而GPS對延時的計算及其精確。以后將另外專文討論。
