武漢波仕電子公司 2011年3月

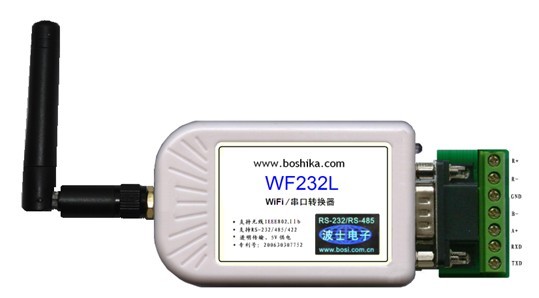

波仕電子的WF232L是一種WIFI與串口（RS-232、RS-485/422）的轉換器，能夠把IEEE802.11b/g的無線信號轉換出串口。TCP&DUP.exe測試工具可以顯示WIFI與串口之間的通信數據，本文介紹的用WINSOCK編程實現WIFI與串口通信可以將源代碼嵌入到用戶自己的應用程序中。也可以用于VB的WINSOCK編程的參考。

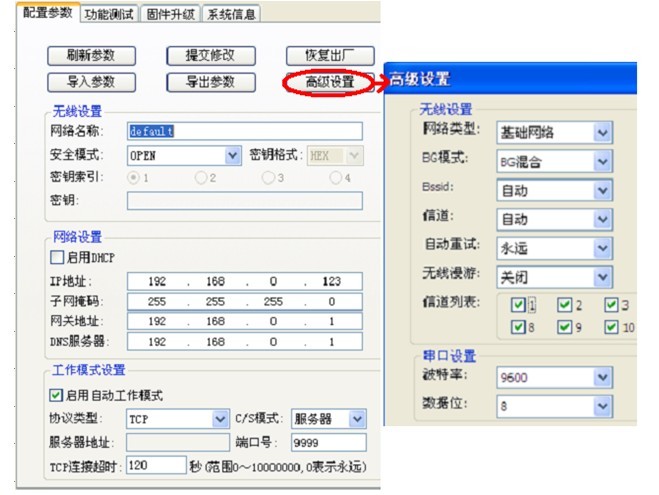

WF232L的使用必須與無線AP（無線路由器）配合。WF232L的DB-9針串口有2個用處：1、在設置模式下用于對WF232L產品進行設置，2、在透明傳輸模式下作為WiFi轉換出來的串口。用WINSOCK編程實現WIFI與串口通信顯然必須在透明傳輸模式下，但是在進入透明模式之間必須在設置模式下進行設置。對WF232L進行設置有2種方法：1、用專用配置軟件UART-WIFI.exe， 2、是用IE瀏覽器的網頁進行設置。用專用配置軟件功能比較全面，下面為配置軟件的部分界面：
設置成功后可以先用TCP&UDP.exe測試工具和scommassistant21.exe串口調試助手對WF232L進行WIFI與串口之間的成功通信，確保硬件連接和軟件設置的正確。
記住以后編程要用到的參數設置：IP地址（192.168.0.123）和端口號（9999）。
VB中提供了一個網絡控件WINSOCK，主要用于可以與遠程計算機建立連接，并通過TCP或UDP協議進行數據交換。這兩種協議都可以用來創建服務器（Server）與客戶端（Client）類型的應用程序。

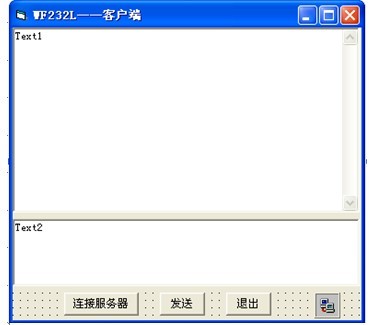

程序的VB界面很簡單。在窗體上包括一個Winsock控件、2個Text控件、3個Command控件。代碼為：
'Option Explicit
Private Sub commadn1_Click()
SendMsg = Text2.Text
SockCL.SendData SendMsg
End Sub
Private Sub Command2_Click() '發送\
Dim SendMsg As String
SendMsg = Text2.Text
SockCL.SendData SendMsg
End Sub
Private Sub Form_Load()
Text1.Text = ""
Text2.Text = ""
Text1.Locked = True
End Sub
Private Sub SockCL_ConnectionRequest(ByVal requestID As Long)
If SockCL.State <> sckClosed Then SockCL.State = sckClosed
SockCL.Accept requestID
Text1.Text = "服務器請求連接！"
SockCL.SendData "連接成功"
End Sub
Private Sub SockCl_DataArrival(ByVal bytesTotal As Long)
Dim DataStr As String
SockCL.GetData DataStr ' 接收數據到文本框中
If Text1.Text = "" Then
Text1.Text = DataStr
Else
Text1.Text = Text1.Text & vbCrLf & DataStr
End If
End Sub
Private Sub Command3_Click() ' 退出數據
SockCL.Close
End
End Sub
' 發送完畢后回顯
Private Sub SockCL_SendComplete()
If Text1.Text = "" Then
Text1.Text = "客戶端: " & SendMsg
Else
Text1.Text = Text1.Text & vbCrLf & "客戶端: " & SendMsg
End If
End Sub
Private Sub Command1_Click() ' 連接
SockCL.RemoteHost = "192.168.0.123"
' 指定服務器端口名
SockCL.RemotePort = 9999
' 連接到服務器
SockCL.Connect
End Sub

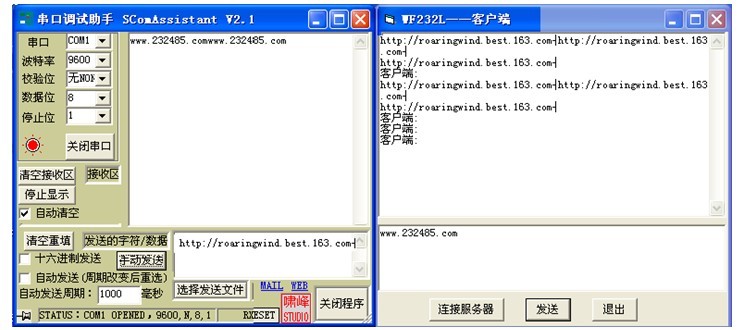

通信成功后的界面截圖如上。本軟件還有另外一段為用WINSOCK寫的TCP服務器的部分。整個源代碼及程序見波仕WF232L產品的光盤。
