WSS雙金屬溫度計綜述
　　雙金屬溫度計的工作原理是利用二種不同溫度膨脹系數的金屬，一端焊接在固定點，另一端當溫度變化時扭曲變形，將其轉換成指針偏轉角度，指示溫度。抽芯式是指雙金屬感溫元件可以從外保護管內抽出更換，是使用最廣泛的現場指示溫度計。
　　雙金屬熱電阻（偶）一體化溫度計（變送器）和電接點抽芯防護型雙金屬熱電阻（偶）一體化溫度計與變送器，它是在雙金屬溫度計系列產品的基礎上在套管內同時平行裝入鎧裝熱電阻（偶）的一種儀表。使用此表既可現場清晰地看到指示值，又可把信號遠傳到控制室。傳到控制室信號有鉑電阻 Pt100，K型E型熱電偶信號，也有經過變送為4-20mA標準信號，起 到了一表兩用的作用。使用此表在管道上可以少開一個孔，少了一個泄漏點（因事故常出在開孔處），它的價格比用兩只表的價格便宜。所以說，此表既有實用價值，又有經濟價值。（鉑熱電阻也有非鎧裝式）

　　◆ 技術數據

　　1、精度等級：

　　1.1雙金屬溫度計：1.5級，特殊需要可生產1.0級。
　　1.2電接點雙金屬溫度計的指示與控制精度, 上、下限為1.5級。
　　1.3鎧裝鉑熱電阻A、B級。
　　1.4鎧裝熱電偶K、E型，Ⅰ、Ⅱ級。
　　(溫度計外保護管靜態耐壓PN6.4MPa，特殊要求可根據用戶需要制造。)

　　2、時間常數：

　　2.1、對雙金屬外保護管直徑φ6×0.5，φ8×1，φ10×1mm≤40秒，
　　φ12×2mm≤60秒。
　　2.2、鎧裝鉑熱電阻φ14×2外保護管≤90秒。
　　2.3、鎧裝熱電偶φ14×2外保護管≤90秒。
　　3、使用環境：符合IP65標準。

　　4、電氣參數：抽芯防護型電接點，雙金屬溫度計額定功率≤10VA，其最大工
　　　　　　 作電流＜1A。當工作電壓為220V時，其電流為0.045A。如電壓為24V時
　　　　　　 電流小于0.4A。推薦使用24V，36V安全電壓。

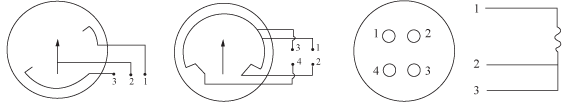

　　◆ 電氣接線
　　A）.電接點雙金屬溫度計電氣接線（見圖一）
　　B）.熱電阻接線(見圖二)
　　C）.熱電偶接線(見圖三)
　　D）.熱電阻（熱電偶）溫度變送器接線（見圖四）

 　　　　A.電接點雙金屬溫度計電氣接線                                                 B.熱電阻接線

　　　a.常開型：1與2點接通上限　　 b.常閉型：1與2點接通上限　　　三線制接法
　　　　（第一上限、第一下限）　　（第一上限、第一下限）　　　　　　　　　　　　
　　　　　3與2點接通下限　　　　　3與4點接通下限
　　　（第二上限、第二下限）　　　 （第二上限、第二下限）
　　　　　　　　　　　　圖（一）                  　　　　　　                             圖（二）
  　　　　　　　　　　　　　　　　

　　圖（三）　　　　　　　　　　　　　　　　　　　　　　　　 圖（四）
　　◆ 雙金屬溫度計外形圖
     　　　　　　　　　　　
　　　（A）　　　　　　（B）　　　　　（C）　　　　 （D）　　　　　　 （E）
　　抽芯式防護型　抽芯式防護型　抽芯式、全防護、調零型　雙金屬熱電阻（偶）　電接點雙金屬熱電阻（偶）
　　（軸向）  　　　　（徑向） 　　　　（萬向） 　一體化（萬向）　　　　一體化（萬向）  　　　　 　　　　　　　　 　

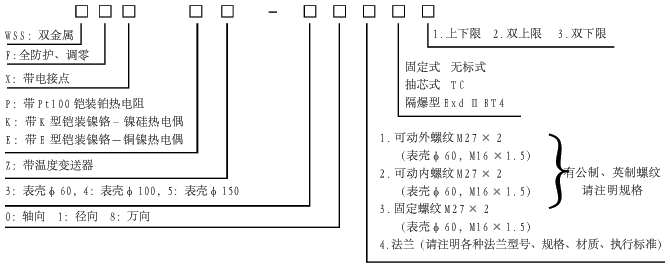

　　◆ 型號編制說明

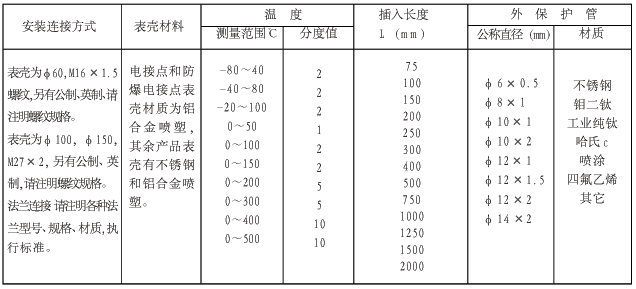

　　◆ 規 格


　　WSS-C抽芯式防護型雙金屬溫度計（萬向、軸向、徑向，表殼有不銹鋼和鋁合金噴塑）

WSSX-C抽芯防護型電接點雙金屬溫度計（萬向、軸向、徑向）

 　　WSSP-TC雙金屬熱電阻（偶）一體化溫度計（變送器）（萬向、軸向、徑向，表殼 有不銹鋼和鋁合金噴塑）
