今天小編向大家簡單介紹一下PLCnext的IDE (Integrated Development Environment)開發環境——PLCnext Engineer。
該編程軟件由德國Phoenix軟件（原KW軟件）開發MultiProg內核的技術骨干與IT工程師通力合作傾心打造，該軟件具有畫面清爽簡潔、多項智能功能、操作簡單便捷等特點，是我們工控人通向IIoT之路的得力助手。話不多說，一起進入PLCnext Engineer的世界。

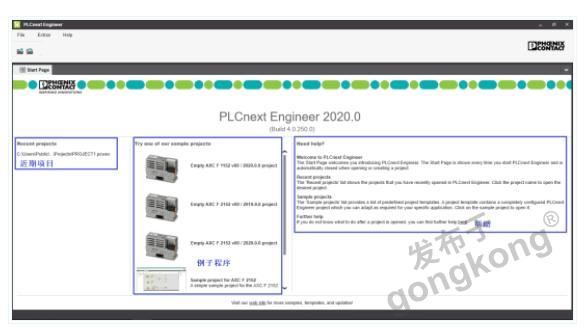

PLCnext Engineer起始頁面
以2020.0版本為例進行介紹。打開軟件后會顯示起始頁面，從左至右分為三個部分：
1、近期編輯過的項目（如果你移動了項目的文件位置，則無法通過此方式查看）
2、選擇您需的控制器以及固件版本
3、各類幫助主題

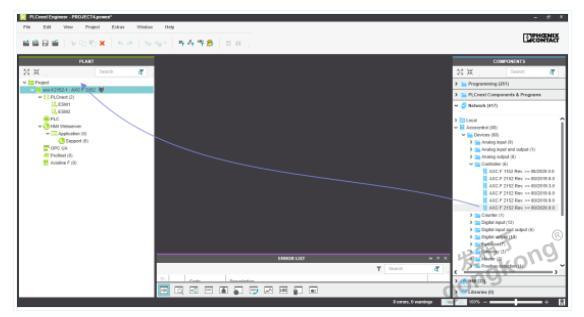

當然我們也可以直接在菜單選擇File-New Project方式打開，然后在右側部件欄里Network-Axiocontrol-Device-Controller中找到自己需要?jiǎng)?chuàng)建項目所需的控制器及其版本，拖拽至左側工程欄中的Project項即可。

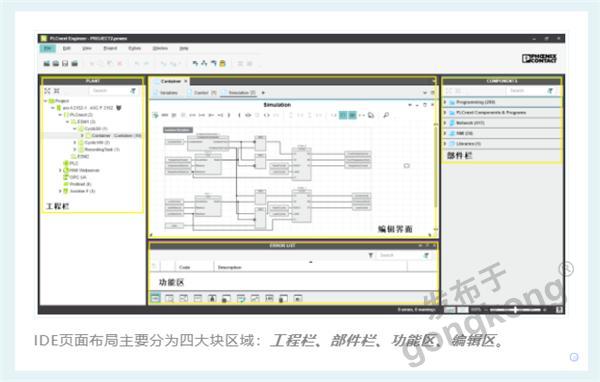

PLCnext Engineer 主頁面

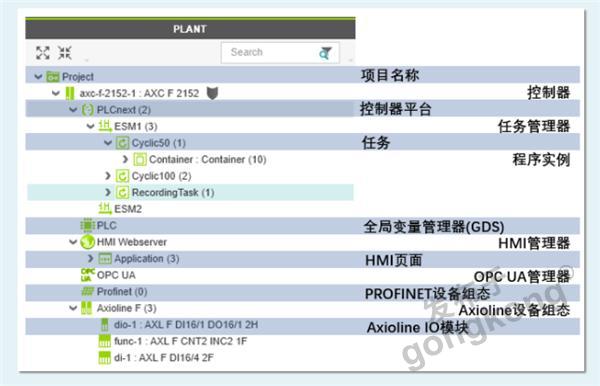

工程欄
在PLCnext Engineer用戶界面左側是PLCnext工程欄，它包含一個層級樹，用于為應用程序建模。它的層次結構包含一些節點，這些節點表示要控制的設備的物理和邏輯組件(硬件和軟件)。物理組件包括控制器、設備和I/O模塊。邏輯組件是PLCnext運行時。
Project：可以設置IP、網絡拓?fù)洹姹拘畔ⅰ⒃诰€(xiàn)掃描等功能。
PLCnext：下拉菜單包含若干ESM執行同步管理器。
ESM：實現對任務周期、優先級、掃描周期、看門狗等設置、添加程序等工作。PLCnext屬于多任務同步運行系統，可以單獨對每個程序周期單獨設置，與傳統控制器相比，運算資源分配更加合理，運算周期及優先級自由設定，程序管理更加直觀，各任務之間獨立運行。
PLC：全局變量管理器，里面內含用戶定義全局變量和系統變量?jī)深?lèi)。
HMI Webserver：進行端口設置、client設置、變量更新時間、eHMI變量管理等。
Application：在此單元可根據需要新建HMI頁面，在右側部件欄里拖拽已固化的控件對象，無需具備Html5編程基礎即可直接完成Web畫面開發。
OPC UA：可設置節點的DNS名稱或IP地址，選擇變量通過OPC UA傳輸、證書認證類型等。
Profinet：可以?huà)燧d相應的Profinet Device并進行相關配置。
Axioline F：PLCnext控制器本地IO的掛載設置。

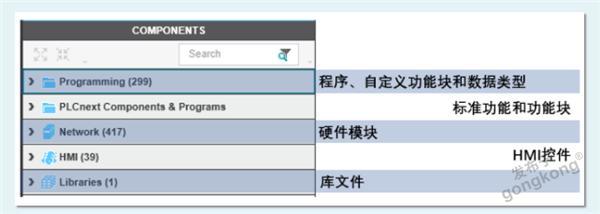

部件欄
在PLCnext Engineer用戶界面右側的組件區域中，包含了可以在工程項目中使用的各種類別的組件。從邏輯POUs到設備，邏輯組件和物理組件都是可用的。這些組件被視為類型。
Programming：本地可以創建自定義數據類型，功能及功能塊以及程序。可以直接調用IEC61131-3標準的功能和功能塊，如果是帶安全的PLC也可以調用安全功能塊。
PLCnext Components&Programs：外部導入的其他來源的程序（如C++、Simulink等），會在此處顯示出來。
Network：所有本地的IO、分布式IO、Inline、Axioline F、Axioline SE等硬件模塊。
HMI：繪制Web人機畫面所用的相關控件對象。
Library：此處導入文件均為pcwlx格式的庫文件，無論是常用的IEC61131編程所需庫文件，或是第三方來源的程序均從此處導入。

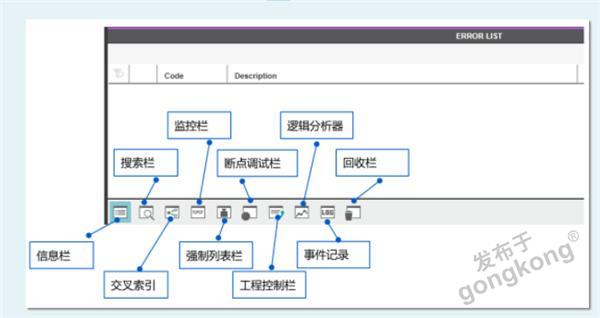

功能區
下面簡要介紹功能區各欄的主要內容，更多詳情可咨詢菲家攻城獅。
信息欄：顯示有關當前項目的錯誤、警告和信息消息，用戶可以解決這些信息。主要是在編程過程中出現的編譯器/解析器錯誤和警告(持續的背景檢查)，以及例如無效的IP設置。
搜索欄：可用于查找和替換整個工程項目中的文本字符串。還可以觀察圖形和文本代碼編輯器和HMI編輯器中提供的本地文本搜索/替換功能。也可使用正則表達式方式實現高級復雜規則的搜索替換方式。
交叉索引：列出項目中的所有交叉引用。例如，列出了所有變量類型(包括用戶定義的struct)、實例聲明和函數塊調用、跳轉標簽、SFC元素(轉換/動作/步驟名稱)的使用和聲明，以及HMI標記，等等。
監控欄：它能幫助你了解運行程序中變量的在線值，可以在WATCHES窗口中“收集”來自不同程序或函數塊實例的元素，并可直接監控某一數組或結構體中的元素。
強制列表欄：在任何變量網格，數據列表，端口列表，或代碼工作表，或在監視窗口中強制。它提供了修改強制值或取消強制變量/端口的命令。
斷點調試欄：列出所有設置的斷點，并提供一個工具欄和上下文菜單，用于切換、禁用和刪除斷點，以及跳轉到設置斷點的代碼工作表。
工程控制欄：顯示代碼中的執行順序，并提供控制命令，例如啟動(冷、暖、熱)和停止應用程序。如果在調試模式下調試時到達斷點，則提供與BREAKPOINTS窗口中相同的單步執行命令(單步執行代碼、單步執行代碼、單步執行代碼)。
邏輯分析器：提供一種記錄工具，用于從控制器在線訂閱變量值并將其顯示為圖形曲線。實時圖表可根據空間自適應顯示，并可以以csv格式文件單獨導出，便于進一步分析使用。
回收站：當您刪除組件區域或工程欄中的元素時，該元素將被移動到回收站窗口，有了此項功能，以后編程時再也不用擔心誤刪項目了。
編輯區
在這里可以進行IEC61131-3編程以及eHMI畫面的編輯。

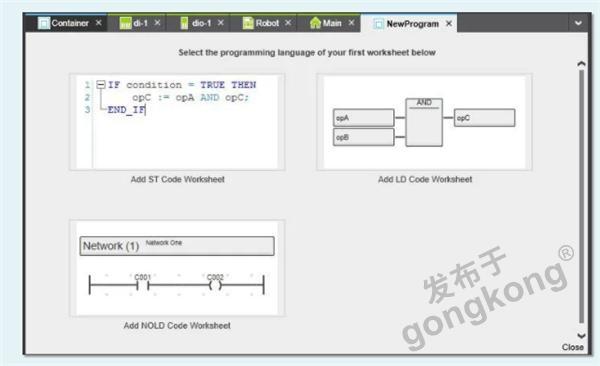

IEC61131-3編程：可使用LD、NOLD、ST語言編程，PLCnext Engineer編程方式具有智能變量定義，根據編程模板快捷編程，實時編譯等特點。

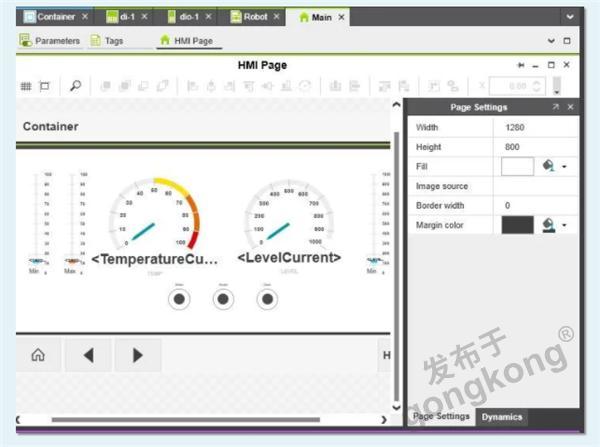

eHMI編輯畫面：從右側組件欄中拖拽對象即可進行畫面的組態編輯，開發web界面，實現工程師在智能終端通過IP地址即可訪問人機界面，節省HMI設備成本。
關于IDE編程環境的介紹就到這里，下一期將帶大家了解如何在PLCnextEngineer中進行硬件組態（本地IO配置以及分布式IO配置）。
