摘要：24VDC供電的使用場景多種多樣，我們需要開關電源來滿足常規供電的需要。我們使用DC/DC變換器來刷新負載側由導線帶來的壓降并且屏蔽干擾。我們會配置UPS系統，在無法正常供電時及時轉為電池為關鍵負載緩沖供電。在供電安全性和穩定性極高的一些應用當中，我們會采用冗余供電的方式，確保即使單個電源損壞也不會影響現場持續供電。
供電現場環境復雜多變，供電設備將持續受到來自電網端、負載端和環境的干擾和沖擊。如何保證在正常情況下供電設備的無故障運行，以及在異常情況下供電設備的持續工作，就依賴于供電設備自身優秀的設計和強大的功能支持。
AC/DC電源經常會受到因電網質量不穩、負載側短路、環境溫度過高或過低而無法正常工作的困擾，然而嚴苛的環境問題不能總依靠外力解決，電源自身強硬的質量和強大的功能是關鍵。

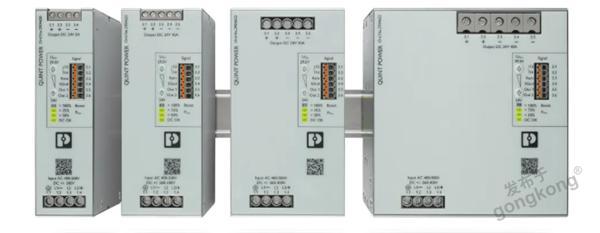

QUIT系列電源

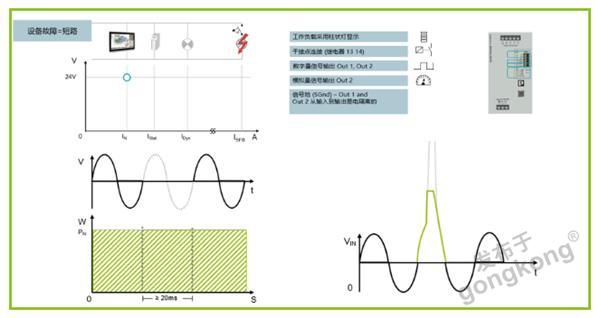

菲尼克斯電氣QUINT 系列AC/DC電源擁有高可靠性和較長的壽命，可以達到4KV的防浪涌等級，有效提高輸入側的抗沖擊能力，同時，在20ms或以上（根據產品規格不同）短時內即使供電質量不佳，其掉電緩沖能力也能保證設備持續運行。
在輸出側，QUINT系列AC/DC電源擁有125%持續運行的靜態功率裕度（以具體產品規格為準），即使輸出端發生一定的過載，整個系統也能持續正常工作，對于現場出現瞬時過載或負載啟動電流較大的情況時，QUINT系列AC/DC電源擁有200%可運行5s的動態功率裕度（以具體產品規格為準），一定程度可避免過載帶來的不良影響。
在負載短路的極端情況下，QUINT系列AC/DC電源具有的SFB（選擇性觸發）技術可保證快速選擇性觸發短路支路的斷路器脫扣，解除故障回路，保證電源不停機并持續確保其它支路的負載正常工作。
在一些低溫的環境下，QUINT系列AC/DC電源的啟動環境溫度可以低至零下40℃，在極端低溫的環境下也能啟動電源。
QUINT系列AC/DC電源所有的關鍵運行信息均可以通過豐富全面的信號輸出節點（數字量，模擬量，干接點）及柱狀led指示燈，進行量化地、分層次地監控，即使現場出現停機風險，工程師也能利用實時監控功能及早規劃現場維護，避免停機的真正發生。

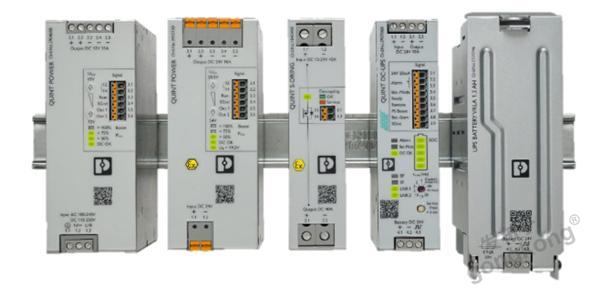

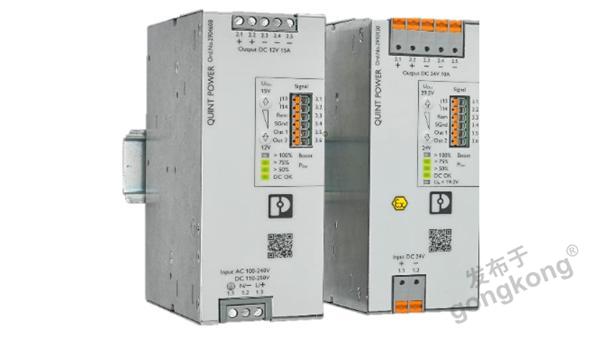

QUINT系列DC/DC電源擁有AC/DC電源所有關于供電可靠性的功能特點，包括不同層次的功率裕度、SFB（選擇性觸發）技術、監視性功能，可以在功能上和AC/DC電源完美匹配。
電源的故障往往不可避免，對于供電可靠性要求極高的應用環境，需要構建冗余供電系統，避免電源故障而發生停機。我們推薦QUINT4代S-ORING冗余模塊，它可有效實現退耦至負載端的獨立冗余路徑構建，不論是電源異常或是冗余模塊異常，都能夠確保不同冗余路徑間的完全隔離，不會發生因其中一路故障而產生冗余路徑間的相互干擾，它取代了常規的二極管退耦技術而采用MOSFET技術，確保電源輸出效率，降低能耗，增加使用壽命。
不論是常規供電，冗余供電，還是電壓轉換，我們都不能忽略供電可靠性的最大威脅，即電網長時間掉電，電源失去了電網的供電，再?gòu)?qiáng)大的功能也難以發揮，所以UPS系統起到了保證關鍵負載可靠供電的決定性作用，當電網發生掉電情況時，可利用儲能模塊及時為關鍵負載繼續供電。但我們同樣不能忽視的是，UPS作為連接電源、儲能模塊、負載的系統性方案，任意元器件發生異常都會影響整個UPS系統的可靠運行。

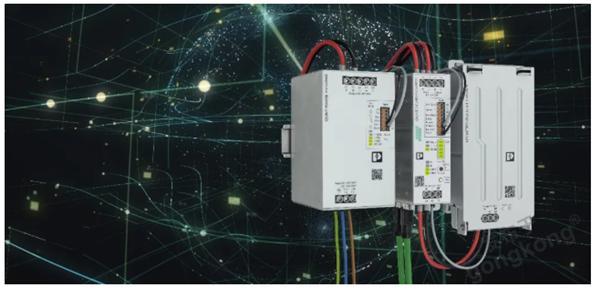

菲尼克斯電氣QUINT 系列DC UPS可以完美解決上述問題，QUINT 系列DC UPS基于IQ Technology提供強大的電池管理技術，支持SOH（壽命狀態），SOC（充電狀態）監控，可對儲能模塊的運行狀況實時監控并進行數據采集，同時QUINT 系列DC UPS還能采集到電源側、負載側的一系列關鍵信息比如負載電流，輸入輸出電壓等，更可通過PROFINET，EtheNET/IP，EtherCAT，USB四種工業網絡接口隨時告知工程師UPS系統每一個環節的關鍵運行情況，一個模塊做到UPS系統的監控和管理，不再擔心單個系統部件異常導致的不穩定性。
供電安全是共同的追求，供電可靠是系統運行的基石。
