工控界的同仁們對傳統PLC的編程語言一定是再熟悉不過了,如常用的梯形圖、結構化文本等,大部分品牌PLC的編程語言都遵從IEC61131-3標準。
What?沒聽過這個標準?跟著小編簡單了解下:IEC61131-3是第一個為工業自動化控制系統的軟件設計提供標準化編程語言的國際標準。此標準用于規范可編程邏輯控制器(PLC)編程語言,主要有5種編程語言:指令表(IL),結構化文本(ST),梯形圖(LD),功能塊圖(FBD),順序功能圖(SFC)。
何謂IEC呢?IEC(International Electrotechnical Commission)國際電工委員會成立于1906年,是全球影響最大、最具權威性的國際標準化及合格評定組織之一,負責制定發布電工電子領域的國際標準和合格評定規則,建立并運作國際認證互認體系。
IEC第83次全會
國際電工委員會大會是該組織最高級別大會。第83屆國際電工委員會大會于10月14日至25日在上海召開,主題為“質量成就美好生活”,共邀請100多個國家的3800多名專家來華與會。
第83屆國際電工委員會大會開幕式在上海舉行。此次大會在中國舉辦,對提升中國國際標準化意識、促進中國制造業及對外貿易發展、保護各國消費者及相關方權益,發揮著日益深遠的重要作用。
第83屆IEC大會期間,召開IEC全體大會,理事局、標準化管理局、合格評定局、市場戰略局等管理層會議,同時召開各專業領域的90多個技術委員會、200多個工作組技術會議。
“一流企業做標準,二流企業做品牌,三流企業做產品”。國際標準代表了全球行業技術發展的最高水平和發展趨勢,是一國核心競爭力的體現。相信未來會有更多中國機構和企業參與到國際標準的制定中。
IEC MSB Testbed Software Defined Factory
華為云&菲尼克斯PLCnext
IEC MSB(Market Strategy Board)
IEC市場戰略局
它是IEC的三大Board中最新成立的機構,職責為確定IEC領域內的主要技術趨勢和市場需要。它制定一些戰略方向,最大限度地增加初級市場的投入,為IEC的技術和合格評定工作確定優先次序,提升IEC對創新和快速變化的市場需要的反應速度。它可以在MSB成員的領導下設立SWGs(特別工作組)來深入研究某些主題或制定專門的文件。
我們可以理解為:傳統的IEC標準認證方式是從廣泛行業應用中已有的各類成熟技術中篩選形成全球通用的行業標準。而MSB則是結合未來市場發展的趨勢,提前從市場需求端發掘IEC領域內的先進行業技術及應用,從而更快形成新興行業領域中創新性技術領域的標準。
在此次IEC眾多細分會議及展示中MSB Testbed展示格外亮眼。經嚴格篩選,這次項目的測試床中僅有兩個項目入選:Virtual Power Plant& Software Defined Factory,如上圖所示。
Virtual Power Plant由國家電網領銜推出面向虛擬發電廠概念演示;Software Defined Factory 由菲尼克斯攜手華為推出面向智慧工廠概念演示。

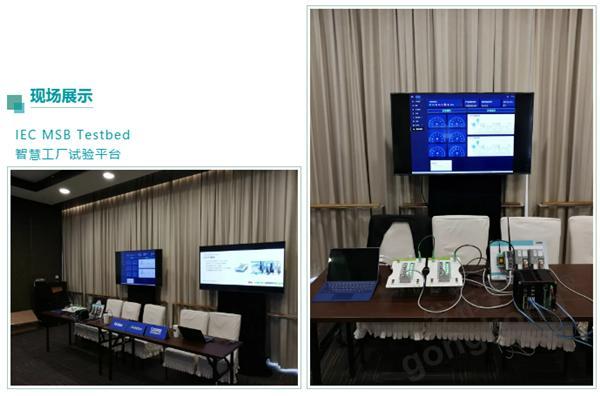

Software Defined Factory Demo
在搭建的智慧工廠演示Demo中,兩臺PLCnext控制器AXC F 2152同步運行,一臺運行IEC61131-3程序,另一臺運行C++程序,兩者借助華為AR 550 TSN交換機實現低延時數據通訊,另通過菲尼克斯FL WLAN 5110無線AP實現AXC F 2152控制器與華為云工業控制數據安全穩定雙向交互。

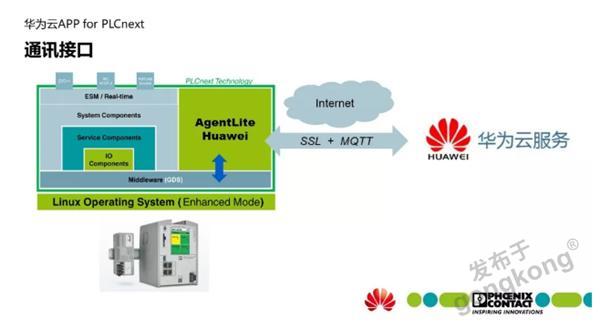

基于PLCnext開放式控制平臺架構優勢,我們可直接在AXC F2152控制器上部署華為云AgentLite。AgentLite內含MQTT代碼,用于云端與邊緣控制器通訊。在控制器上直接部署含Structure的C++程序,即可實現PLCnext控制器GDS(Global Data Space)變量通過SSL安全協議連通華為云。

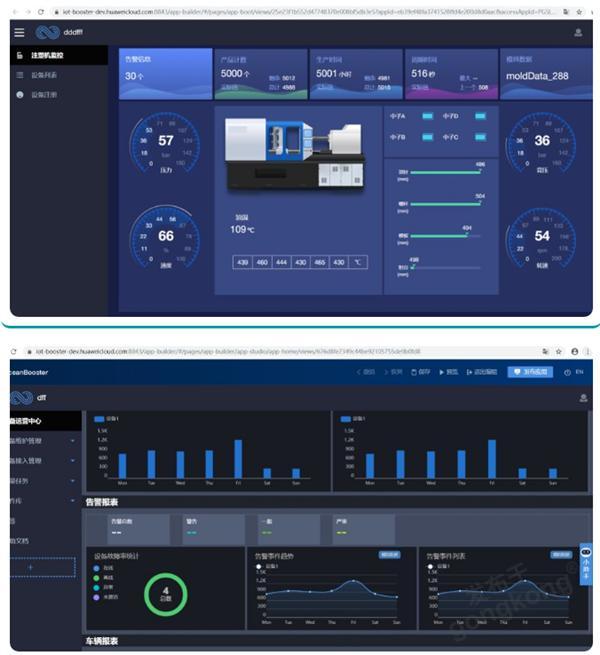

此Software Defined Factory Demo作為IEC MSB Testbed智慧工廠中最小集的演示,將注塑機生產過程中的各項數據上送云端,實現遠程移動終端對生產過程可視化監視和遠程維護。另可利用架設在PaaS 和SaaS層的應用,通過基于人工智能和機器學習技術的專家工藝模型,實現故障預診斷和設備狀態檢修等工作。
PLCnext與華為云交互Highlights
●AgentLite輕松部署在PLCnext
●無需額外部署IoT Gateway
●雙向安全穩定傳輸
●PLCnext GDS數據快速上云
●云端可視化便捷開發
●云端豐富API
此次菲尼克斯攜手華為強強合作,合作伊始,便在IEC MSB聯合推出Software Defined Factory解決方案。未來雙方必將在智能制造、智慧工廠等領域發揮各自所長為客戶帶來更多全新體驗,形成智能感知控制、全面互聯互通、深度數據應用的智慧工廠立體化解決方案。
拓展閱讀:產品介紹
PLCnext AXC F 2152 是菲尼克斯推出全新一代開放式控制平臺,融合了IT、OT多項面向未來的技術,兼具了傳統PLC的穩定性、可靠性與智能設備的開放性、靈活性。
其具備獨特的架構優勢:采用實時Linux系統平臺,具有ESM(同步執行管理器)和GDS(全局?jǐn)?shù)據空間)兩大核心專利技術,實現不同來源的任務程序之間的同步調度執行,并保證數據的一致性和實時性。用戶可選擇IEC61131-3和高級語言(如C/C++ 、C#)或模型語言(如Matlab Simulink)進行混合開發,并且可以使用眾多的開源軟件和App。
華為AR 550 TSN交換機實現了IEEE 802.1系列協議,保障網絡的端到端確定性延時,并提供網絡集中統一管理,技術處于世界第一梯隊?;赥SN的云邊管端水平架構可以連通工業現場網絡和工業數字基礎設施,助力工業互聯網向數字化、信息化、智能化的智能制造轉型升級。
菲尼克斯FL WLAN 5110支持2.4GHz和5GHz頻段,支持IEEE 802.11a/b/g /n標準;支持MIMO技術,單個模塊具備2個及以上天線接口,最大傳輸速率≥300Mbps;支持快速漫游;支持工業以太網協議PROFINET和Ethernet/IP,并可一鍵切換;支持集群管理功能,一臺模塊管理不少于20臺其他無線模塊。菲尼克斯電氣一站式采購的全套WLAN基礎設施和用于集成到現有WLAN網絡中的個性化產品均能滿足您的需求。
