西班牙每年的太陽輻射量達到2100千瓦時/平方米。為避免這些能源的浪費，歐洲南部國家建設越來越多的兆瓦級太陽能發電系統。除了使用高質量的組件，要使這些系統保持長期高效的運行，關鍵在于維護。這意味著需要對運營管理和監控進行最優化的組織和可持續的設計。

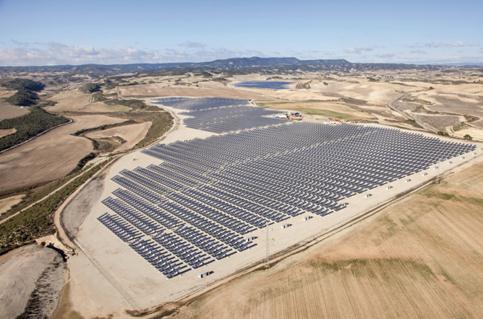

　　蘇埃拉II太陽能電場，靠近西班牙東北部的薩拉格薩，于2012年10月上線并實現了11.5兆瓦的電力輸出，該電場也因其高度協調的運營管理理念而著稱。發電場，占地超過30公頃，為該地區1萬多居民提供太陽能電力，每年減少二氧化碳排放量超過4萬噸。該發電廠由Grupo Jorge公司經營，Grupo Jorge公司在肉品加工業擁有75年的經驗并致力于可用資源的可持續利用。該項目是由Elecnor公司計劃和實施，Elecnor公司是西班牙基礎設施項目、可再生資源和新技術的工程、開發和建設行業的領軍企業。

　　蘇埃拉II太陽能園區擁有來自Elecnor的子公司-Atersa生產的54000多個晶體模塊。這些模塊能夠在水平單軸的模式下跟蹤太陽的移動軌跡。另外還有光伏組件組成的2304個陣列。在擬定初步計劃并列明各項任務后，當?shù)氐囊患夜?dcontrol 公司經委托編程并生成數據采集與監控系統（SCADA）的圖形界面。
　　16路匯流箱
　　太陽能園區的拓?fù)浣Y(jié)構分為9個分區，每個分區包括256個陣列，這些陣列通過16個匯流箱接到兩個中央逆變器。運營公司需要對全部2304個陣列進行不間斷監控，以此保證整個太陽能發電廠的持續高效的運營和有效維護。基于這些需求，菲尼克斯電氣開發了16路匯流箱，并在匯流箱中安裝Solarcheck產品系列的陣列監控模塊。

　　該產品系列為模塊化直流監控系統，由直流測量模塊和匹配的通信單元組成。這些直流測量模塊配備8個無觸點直流測量通道和1個電壓測量輸入通道。同時每個匯流箱配備兩個測量模塊，對來自16個陣列的電流進行有效監控。每個匯流箱測量一次電壓。太陽能電場的9個分區中每個分區有一個控制箱，每個控制箱的中心安裝一個匹配的Solarcheck通信模塊，每個分區需要安裝四個通信模塊。
　　數據直接傳入SCADA和電場控制系統

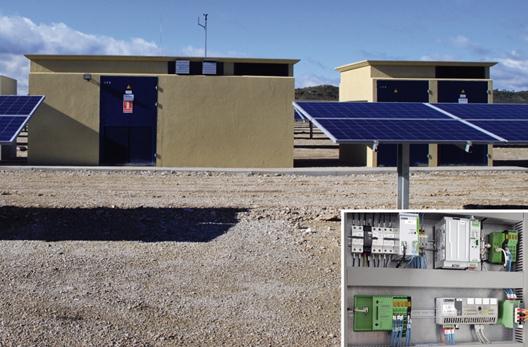

　　每個控制箱還安裝一個Inline系列緊湊型控制系統。由于電源是通過通信電纜輸入電場中的Solarcheck測量模塊，因此用于直流測量的電源在控制箱中按分區分組。每個控制箱僅需一根雙絞線即可在匯流箱測量模塊和通信模塊之間傳輸數據和電源。

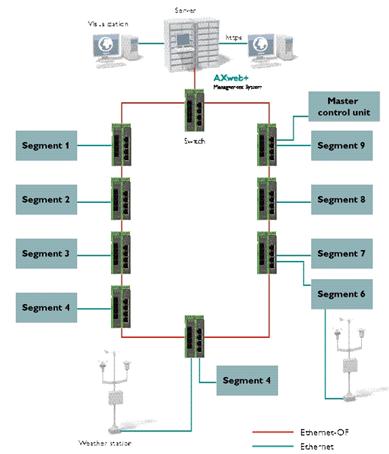

　　Solarcheck監控系統提供關于陣列電流、每個匯流箱的電壓和測量模塊中的設備溫度等信息。然后通過RS485 Modbus RTU將數據從通信模塊傳到Inline控制器。接著，相應的可編程邏輯控制器（PLC）通過Profinet協議將來自九個分區的數據直接發送至SCADA系統以及上級園區控制系統。

　　異常偏差報警
　　運營公司通過菲尼克斯電氣的基于網絡的AXweb+管理系統觀察并監控太陽能電場的約12000個數值和信號。AXweb+顯示發電廠的電力輸出和氣象數據，運營公司可以隨時通過本地網站或互聯網調用這些數據。在該網站的信息概覽中可以觀察到太陽能園區單個分區正在生產的電力。一個報警系統發出異常偏差警報并以文字信息的方式報告給維護人員，同時，錯誤報告記錄發生的故障。任何時候只要點一下鼠標即可看到agent中更多關于故障原因的信息，以便解決問題。

　　由于測量數據都記錄在一個預設的注冊表中，他們可以被準確的分配到電場中相應的陣列。該表識別每個電力測量通道和通信模塊的每個測量值。確定發電廠拓?fù)浣Y(jié)構之后，Elecnor員工可以輕松地檢驗?zāi)硞€測量數據所屬的太陽能園區中的陣列。
　　人員和材料的高效利用
　　直流陣列監控是蘇埃拉II太陽能電場控制和監控系統的主干。由于測量數據的精確分配，維護人員可以在發生故障時快速有效地實施必要的措施。而且，通過以高性價比的方式部署維護人員和相關材料，可以長期將運營成本控制在較低的水平。運營公司對Solarcheck陣列監控系統的模塊化設計和高效贊譽有加。另外，由于不需要為匯流箱提供電源，整個陣列監控系統的電源得到了高效利用。而每個匯流箱中的測量模塊是通過通信電纜輸入電源的。

　　蘇埃拉II太陽能電場的控制是基于陣列監控和測量值的可視化，以此保證Grupo Jorge長期穩定的能源產量。因為菲尼克斯電氣能夠提供高質量的解決方案和為所有組件和系統提供全面的支持，Grupo Jorge選擇了菲尼克斯電氣。例如，自動化專業的員工在調試階段能夠持續提供支持。由于所有參與建設的公司的問題都能夠得到及時解決，因此，太陽園區成功地按期連接到了電力網。
