TWIN DESIGN
TDPT系列PCB連接器
眾所周知，對于設備類產品，全球不同地區對認證和連接技術有著不同的要求。為了滿足差異化的市場需求，我們的客戶在其設備類產品中，必須使用不同連接方式的PCB連接器。而常規可選的PCB連接器中，不同連接方式的產品其外形尺寸及針腳位置往往不同，因此，我們的客戶不得不設計不同的PCB布局及外殼，這帶來了更高的設計成本及產品運營成本。
針對上述痛點，菲尼克斯電氣獨創性地推出了采用Twin設計的TDPT系列固定式PCB連接器。

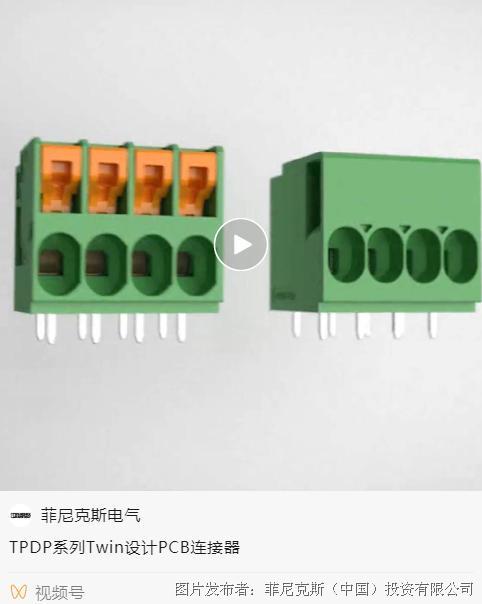

TDPT- the Same, but Different
（點擊圖片觀看視頻）
產品亮點
1、Twin設計，異曲同工
同一產品系列同時支持螺釘連接和直插式彈簧連接兩種連接方式，在線徑相同時，不同連接方式的產品具有完全相同的外形尺寸和針腳位置。
2、多針距選擇，寬接線范圍
產品包含5.08mm、6.35mm和10.16mm三種針距選擇，適用于從0.2mm2到16mm2的寬范圍接線線徑，全系列采用一致的螺釘或直插式彈簧連接技術。
3、高性能
符合IEC和UL61800-5-1“可調速電力驅動系統”的潛在應用。
行業應用

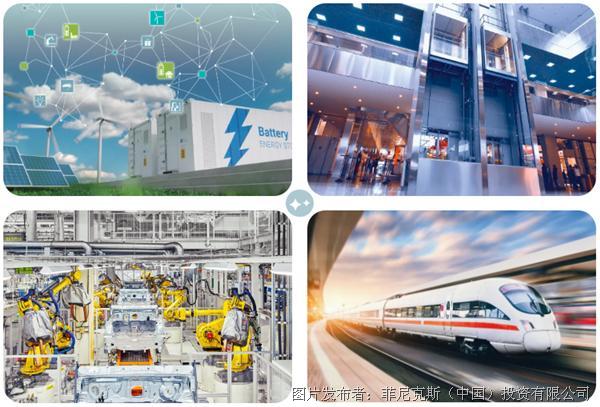

TDPT系列固定式PCB連接器廣泛應用于新能源、基礎設施建設、工業自動化、軌道交通等行業，在多種工業場景中應用便捷，設計靈活，安全性高。
客戶價值
● 平行替換，經濟高效
線徑相同時，相同的外形尺寸和針腳位置，使得該連接器的螺釘連接與直插式彈簧連接版本可以平行替換，客戶無需設計、生產和存儲額外的PCB及外殼，從而更加經濟和高效地運營其設備。例如：同一款設備，銷往美國客戶時使用螺釘連接器，銷往歐洲客戶時使用直插式彈簧連接器，其他零件完全共用兼容。
● 選擇靈活，設計一致
廣泛的線徑適用范圍及相應的多種針距，便于客戶更加靈活地選擇，方便客戶在同一設備系列中使用具有相同連接技術，但性能等級不同的PCB連接器，提高了客戶設備設計的一致性。
● 高安全性
菲尼克斯電氣在產品開發中考慮到TN網絡的擴展接觸安全+3 mm，客戶可以在無蓋逆變器中放心使用該產品，無安全之憂。
TDPT 螺釘連接產品
● Twin設計，與直插式彈簧產品具有完全相同的外形尺寸及針腳位置
● 產品位數：2~12
● 額定電流：24 A / 41 A / 76 A
● 支持線徑：2,5 mm2 / 4 mm2 / 16 mm2
● 額定電壓(IEC)：400 V / 1000V / 1000V
● 針間距：5,08 mm / 6,35 mm / 10,16 mm
TDPT直插式彈簧連接產品
● Twin設計，與螺釘連接產品具有完全相同的外形尺寸及針腳位置
● 產品位數：2~12
● 額定電流：24 A / 41 A / 76 A
● 支持線徑：2,5 mm2 / 4 mm2 / 16 mm2
● 額定電壓(IEC)：400 V / 1000V / 1000V
● 針距：5,08 mm / 6,35 mm / 10,16 mm
親們圣誕襪有木有準備好？小菲送禮物啦！對TDPT系列固定式PCB連接器感興趣的小伙伴可以免費申請樣品進行試用哦，在線下單，包郵到家。庫存不多咯，手慢無！
