摘要：
本文介紹了一個以西門子SIMATIC T-CPU 為控制核心，通過IM174接口模塊以DP(DRIVE)等時同步模式與T-CPU相連控制第三方的伺服驅動系統和變頻系統。人機界面HMI使用OP270-10，通過MPI通訊方式與T-CPU連接，組成一個集運動控制、邏輯控制、監控等功能于一體的玻璃機械電氣控制系統，完成玻璃全自動印刷工藝。
重點介紹SIMATIC T-CPU 315T-2 DP的特點、選型思路及架構，硬件配置及與第三方伺服驅動如何配置參數。
關鍵詞：SIMATIC Technology， SIMATIC T-CPU，DP（DRIVE），第三方，IM174，伺服驅動器，印刷，玻璃機械，運動控制，同步控制，多軸控制，isochrones mode
一、項目概述
深圳市深時機電是一家專業從事工業自動化工程的成套、設計、開發及產品經營的高科技公司。同時也是德國西門子公司授權的西門子自動化系統產品（AS），低壓驅動系統產品（SD）、低壓電器（CD）等產品的一級代理商，系統集成商。

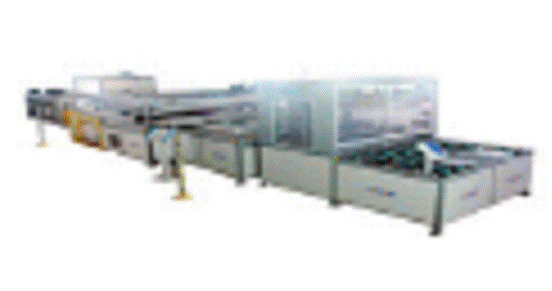

本文介紹的機器是全自動高速穿梭式絲網印刷機,是針對汽車玻璃而專業打造的一款集連續自動上片、儲片、精確定位、穿梭傳輸、自動印刷、出料檢測、快速烘干、儲片、二次精確定位、二次套印、高效烘干、自動下片為一體的高精度、高效率的新型玻璃印刷機。適合于大批量、高效、多色套印的家私、家電、產業等規則玻璃。特別適合轎車前后檔、三角窗、側窗和專業平板玻璃的大批量生產。
·整機采用觸摸屏人機界面，操作機器設備；
·多色印刷系統，采用獨立多次精確定位。傳輸采用精確伺服系統控制，穿梭傳動實現快捷傳輸。
·選擇配置自動上片系統，自動儲片系統，自動下片系統，UV或IR干燥系統。
工藝介紹
1. 手動預定位
定位氣缸上升，人工完成放片，左右定位啟動，完成預定位，上升氣缸左右定位氣缸復位，啟動輸送至于儲片機。
2. 儲片機
玻璃進入儲片機，不需儲片時，此機作為輸送段，儲片啟動時有兩個感應器(最大玻璃與最小玻璃)最大玻璃時，最小玻璃感應器不工作，反之最大玻璃感應器不工作。儲片架每次上升距離為40mm，玻璃輸送時儲片架不能上升，下降。輸送臺有玻璃片儲片架不能下降，儲片架下降完成啟動輸送至精定位。
3. 精確預定位
玻璃片進入精定位，感應器感應到玻璃，輸送停止。定位托架上升（氣缸驅動）此二項動作同時進行，托架上升機頭下降完成，伺服電機啟動。開始精定位，精定位完成，穿梭輸送上升（氣缸驅動）上升完成，啟動真空泵，完成吸附玻璃，伺服電機復位，定位托架下降，精定位機頭上升，穿梭輸送啟動送至印刷機。
4. 印刷主機
玻璃進入印刷機，穿梭輸送停止，真空吸附關閉，穿梭架下降重新復位到預定位，與此同時臺板吸風啟動，印刷機頭下降，刮刀氣缸下降，印刷啟動，離網啟動，離網距離可自行設定，印刷完成，防滴墨氣缸啟動，離網復位，機頭上升，刮刀上升，回油刀氣缸下降啟動回油，印刷完成的同時，吸風停止，穿梭架上升，真空泵啟動，穿梭架輸送開始送至出料擦墨。
5. 擦洗網版
擦洗網版時，松開鎖緊氣缸，抽出網版，推入網版時感應開關感應到網版，啟動鎖緊氣缸完成網框定位。
6. 出料擦墨
玻璃進入出料擦墨機，不需擦墨時此機作為傳送帶，擦墨啟動時，機頭鎖緊氣缸松開，機頭輸送啟動，卷紙啟動，輸送卷紙完成，吸風啟動，（氣缸）機頭下降，刮刀氣缸下降，下降完畢，啟動印刷完成擦墨，吸風停止，機頭上升，機頭輸送啟動。輸送完成，機頭鎖緊氣缸啟動，完成機頭復位。
7. 燈箱檢測機
玻璃進入燈箱檢測機，不需要檢測時此機作為輸送段，需檢測時，斜轉架上的氣缸升起，斜轉架啟動，當轉動至30°時，檢測燈箱開啟，轉動燈箱，檢測玻璃時不影響玻璃輸送，檢測完成，燈箱啟動復位，斜轉架下降，斜轉架下降時輸送臺上不能有玻璃片。
二、控制系統構成
整個機器多達7處需要精確的定位控制，有兩個軸（印刷軸和離網軸）需要作凸輪盤同步控制，而且根據印刷的玻璃大小，凸輪盤要求很方便的通過人機界面改變凸輪形狀。SIMATIC CPU315T-2 DP集成邏輯控制和運動控制功能，它做運動控制最多可以控制8個軸、16個凸輪盤，有兩個通訊口，其中一個是Profibus DP（DRIVE）口，速度可達12M bits/sec，通訊是采用ISOCHRONE MODE（等時同步）模式。ISOCHRONE MODE是PROFIBUS DP 通訊的新技術，它可以使PROFIBUS DP 的總線周期保持恒定，從而可以大大提高通訊的穩定性, 提高傳動控制系統的穩定性和精度。IM174和ET200均連在此口下，以滿足運動控制工藝的要求。另外一個通訊口是標準的MPI/DP口，速度可達12M bits/sec。用于連接到上位機PC、HMI和其他標準的DP 從站。用戶可以通過該通訊口，連接標準的ET200進行S7-300 PLC功能的擴展。
在以往我們都會選擇FM353或者FM354做定位，而做凸輪盤就要使用FM357-2,但是這種方案成本較高且編程很繁雜，使用、調試的工作難度也很大。如果選用SIMATIC T-CPU通過IM174模塊控制第三方伺服，只需要一個CPU315T-2 DP 和2塊IM174就夠了，還有一個通道可以用來作測量摖墨紙輸送長度。這個方案及滿足力系統所需要的運動控制功能，又大大的降低了成本并且大大的簡化了編程和調試工作，縮短了系統開發周期。
硬件配置如下：
控制系統結構框圖如下圖所示：
三、控制系統完成的功能
本系統的一個技術難點就是機器在印刷不同規格的玻璃時，印數軸的工作行程要求可以是隨意調整的，例如：印刷軸的最大工作行程時0～1800mm，離網的最大工作行程是0～40mm，他的同步關系如下圖黑色線所示，但在印刷小玻璃時，為了提高效率，可能需要將印刷工作行程改為300～1500mm，離網同步的關系改成下圖紅色線所示，
可見該系統需要一個可以在HMI就可以改變形狀的凸輪盤，在SIMATIC T-CPU凸輪盤清除和生成功能正好可以非常容易地解決這個技術難題。
四、項目的實施與運行
該系統從設計到調試，一共花了一個多月的時間，實現了客戶要求的所有功能，整機印刷速度達到12片／分鐘
五、應用體會
1.之前我使用過西門子的SIMOTION D425運動控制器，這次選用的西門子SIMATIC T-CPU運動控制器。這兩個控制器的運動控制功能都是一樣的，因為它們都是采用西門子SIMOTION Kernel 軟件內核，但在使用上卻有很大的區別。
2.SIMOTION采用專門的編程語言MCC、SCL、等，需要很長一段時間去適應和學習。SIMATIC T-CPU 是一個標準的S7-300 CPU，簡單地通過集成在STEP7 環境下的工藝軟件包（S7 Technology）來配置和編程，是工程師所熟悉的S7-300 PLC的編程語言環境，例如：梯形圖LAD, STL，FBD，S7-SCL，CFC，SFC，S7-GRAPH。工程師初次應用時，不用經過技術培訓，上手使用就非常迅捷。
3.SIMATIC T-CPU可以很方便的同上位機通訊，跟以往用S7-300 PLC一樣，非常輕松就可以把位于SIMOTION Kernel 內核的各個伺服軸數據顯示上來。當邏輯控制需要軸的數據時，可以直接從軸的數據塊DB中找到，非常方便。在SIMATIC T-CPU中軸的配置和SIMOTION是一樣的，運動控制的程序編寫只是簡單的調用相應的功能就可以實現。
4.因為SIMATIC T-CPU是一個標準的S7-300 PLC邏輯控制器，所以在擁有了運動控制功能的同時，依然保留了強大的PLC邏輯控制功能，SIMATIC NET通訊功能，而且非常容易實現。而采用SIMOTION D作為控制器時，編寫邏輯控制程序時非常復雜難以實現。例如，做一個定時功能，在PLC中僅僅調用一個指令就可以實現了。但是，在SIMOTION中做一個定時功能，需要調用一個復雜的功能塊。當想用SIMOTION來編寫一些標準塊時，更是難以實現。
5.當定位要求不是很精確、動態響應很迅捷的時候，使用SIMATIC T-CPU通過控制變頻器，就可以完成定位功能。這樣，更是大大降低了OEM廠家的設備開發成本。
