產品特點
- 輕薄型，空心浮軸，無軸承或其他接觸
- 非接觸式感應線圈絕對測試技術
- 絕對單圈位置輸出，連續整體360°位置傳感
- 堅固的結構，可在惡劣環境中實現高精度和可靠的測量
- 不受濕度、水分、凝結物或灰塵的影響
- 抗鹽霧、沖擊、震動，對極端溫度和磁場具有高耐受性
- 高定制能力，多種規格可選
產品型號
外徑/內徑/厚度
mm
重量
g
分辨率
bit
精度
最高轉速
rpm
CAS-16
16/4/9
5
15-17
0.05°
4000
CAS-25
25/6/8
10
0.025°
CAS-37
37/10/8
15
16-18
0.02°
CAS-40
40/10/10
25
CAS-58
58/20/10
40
17-19
0.01°
CAS-70
70/30/10
55
3000
CAS-90
90/50/10
70
18-20
1500
CAS-130
130/90/10
120
CAS-170
170/120/11.5
260
CAC-37
37/8/11.25
20/6
CAC-58
58/12.7/16.4
80/45
0.015°
CAC-75
75/25/16.4
82/50
CAC-90
90/40/16.4
105/60
CAC-100
100/50/16.4
115/70
CAC-125
125/75/16.4
140/90
CAC-150
150/100/16.4
170/110
CAC-175
175/125/16.4
220/140
CAC-200
200/150/16.4
260/160
型號
CAF-60
60/30/10.1 mm
45 g
18 bits
3000 rpm

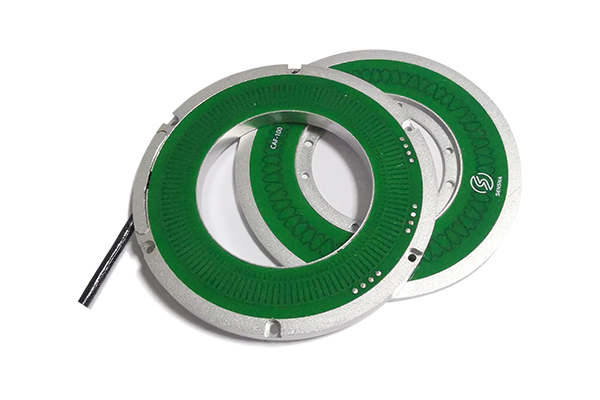

CAF-100
100/57/11.5 mm
130 g
19 bits
1500 rpm
CAF-150
150/110/13.6 mm
300 g

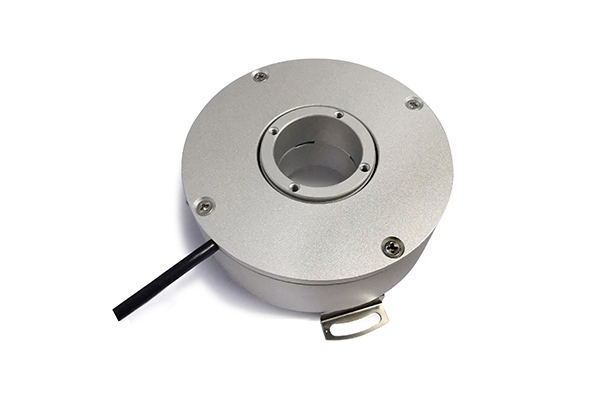

CAB 封裝系列
CAB-65
65/28/16.2
160
CAB-70
70/22/20
190
CAB-85
85/29/26
220
CAB-90
90/36/27
295
CAB-112
112/50/28
530
CAB-123
123/71.5/16
350
基本性能
重復誤差：±1LSB
測量范圍：單圈
旋轉方向：默認順時針（可調）
機械結構及安裝
允許安裝偏心度：±0.1mm
允許軸向安裝公差：±0.1mm
轉子和定子材料：鋁合金、FR-4
電氣及接口
供電電壓：5V±5%
功耗：50mA
電氣接口：RS-422屏蔽電纜
輸出協議：SSI、BiSS-C、ASI
應用環境
EMC：IEC 61000-6-2、IEC 61000-6-4
工作溫度：-40℃ 到 +85℃
儲藏溫度：-55℃ 到 +100℃
相對濕度：0~99%
沖擊：100g, 11ms
振動：20g, 10Hz – 2000Hz
防護最高等級：IP67
產品應用
- 旋轉關節及萬向節
- 舵機伺服系統和電機編碼器
- 光電和紅外攝像系統
- 定日鏡和太陽能設備
- 機器人手臂和數控機床
- 測試與校準設備
- 輕型與重型大口徑武器系統
- 瞄準系統和測距儀
- 天線指向設備和望遠鏡
- 包裝及實驗室自動化
- 醫療掃描儀和外科手術設備
- 起重機和伸縮式機械手
