制藥行業有哪些測量難點？
制藥行業有很多攪拌容器，比如攪拌混合罐，攪拌反應釜等，往往帶有高溫、強蒸汽、液面擾動并伴有很厚的泡沫，給液位測量造成很大的困擾。
VEGA推出的80GHz高頻雷達液位儀表VEGAPULS 64，憑借其優異的性能，能夠有效克服攪拌容器的復雜工況，實現可靠的測量，為制藥行業生產的自動化做出貢獻，并有力地保障了生產的安全運行。
下面以某制藥公司的渣液攪拌罐為案例，詳細介紹VEGAPULS 64在其中的應用。
工藝和工況介紹
渣液攪拌罐是個中間帶橫向攪拌器的臥罐，中藥配料和清液被加入到罐內，經高溫?cái)嚢杈鶆蚝螅懦銮巴乱坏拦ば颉Ｃ總€(gè)生產流程完畢之后還要經過CIP（在線清洗）處理。
工況條件
● 容器 臥罐(帶橫向攪拌器)，直徑1.2米
● 介質 粘附性中藥配料和清液混合液，伴有泡沫
● 溫度 80℃
● 壓力 常壓
渣液攪拌罐及儀表安裝位置
VEGA解決方案

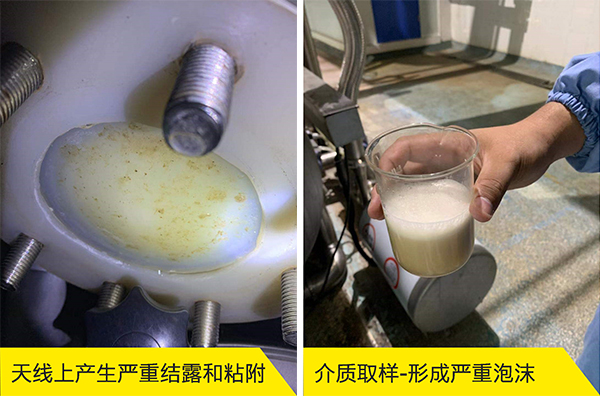

從上述攪拌罐的工況條件可以看出，采用雷達儀表測量該液位存在兩個難點，一個是高溫條件下，粘附性介質將給雷達天線帶來嚴重的結露和粘附；二是泡沫的產生以及波動的液面，將使液位信號大幅衰減。
針對該應用難點，VEGA采用了80GHz高頻雷達儀表VEGAPULS 64，利用其高聚焦、強信號的優勢以及抗粘附的透鏡天線，有效解決了上述惡劣工況，實現了可靠的測量。
VEGAPULS 64對比傳統雷達儀表
改進前 采用傳統雷達儀表

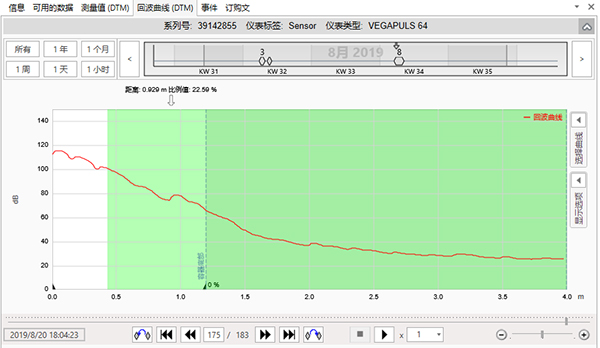

最初，客戶使用的是傳統的雷達儀表，當進液攪拌后，在液位到達20%之后，信號已經丟失，完全無法跟蹤液位，嚴重影響生產，回波曲線如下圖所示：
由上圖可以看到，由于天線上粘附的原因，導致近距離噪聲線很高，而液位信號由于泡沫的原因不夠強，因而液位信號就被噪聲線淹沒了。經過調整參數、極性等，回波信號均沒有改善，無法解決信號丟失的問題。
改進后 采用VEGAPULS 64

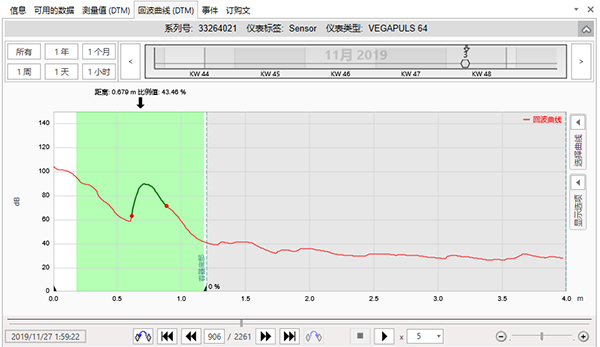

之后，客戶采用80GHz高頻雷達儀表VEGAPULS 64在相同位置進行測量，經過多個生產流程測試，回波曲線如下圖所示：
由上圖可以看出，由于采用抗粘附能力更強的透鏡天線，VEGAPULS 64前面的噪聲線顯著下降；同時，得益于其高聚焦、強信號的優勢，使得在液面波動和較厚泡沫條件下，VEGAPULS 64仍可以得到很強的液位信號。
VEGAPULS 64為客戶帶來了諸多益處：即使在復雜工況下仍可實現精準、可靠的液位測量，保障安全生產；幾乎沒有測量盲區，大大提高了容器的使用率；可實現徹底的免維護。VEGAPULS 64絕對是制藥行業復雜工況條件下液位測量的優先選擇！
