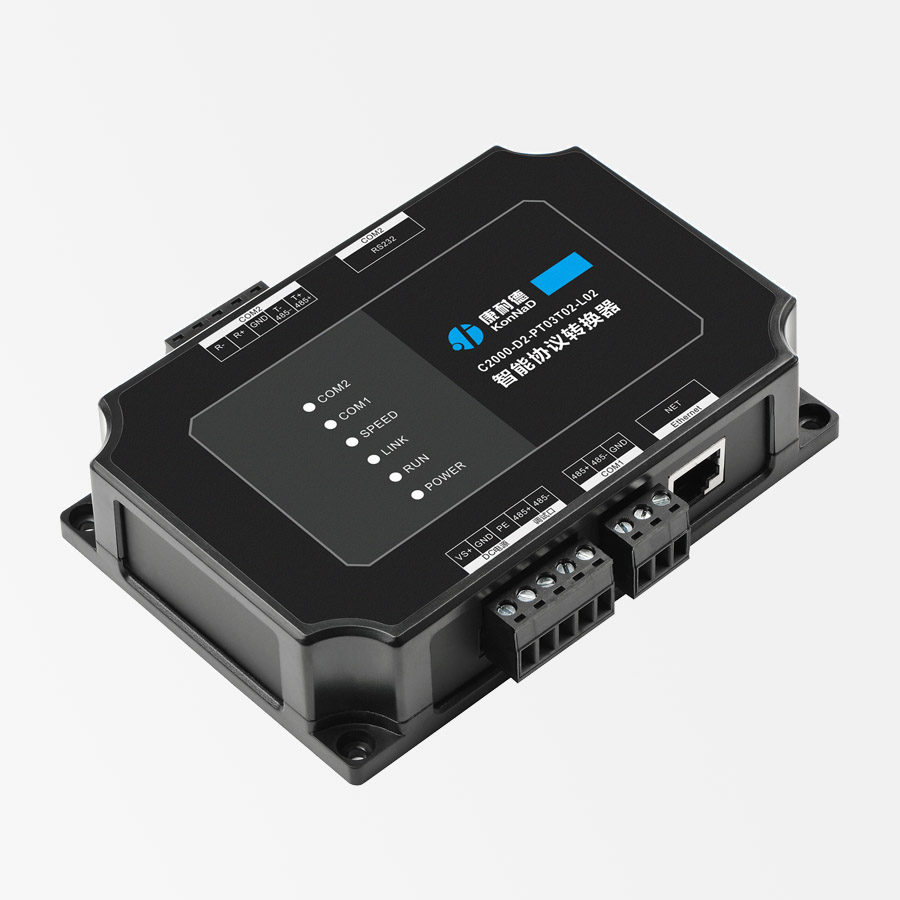

可編程協議轉換器C2000-D2-PT03T02-L02為一款智能協議轉換器，能將絕大部分串口使用的協議轉換成modbus rtu/tcp協議，通過本產品的協議轉換功能可將串口設備快速的接入到modbus網絡中。本產品接口豐富，對下提供rs232、rs485/422接口，對上提供485接口及10/100M自適應網絡接口。當使用485接口時，每臺協議轉換器最多可將16臺同種485設備數據轉換成modbus rtu和modbus tcp協議傳輸。對上modbus寄存器地址由廠家另行提供。
可編程協議轉換器特點：
→可將絕大部分協議轉換成Modbus RTU和Modbus TCP 協議；
→對上可提供485接口及10/100M自適應網絡接口；
→對下可提供RS232、RS485/422接口；
→每臺協議轉換器最多可將16臺同種485設備數據轉換成Modbus RTU和Modbus TCP協議傳輸；
→使用Modbus TCP協議時，可靈活的將協議轉換器設置為TCP客戶端或TCP服務器；
→對上寄存器地址可以靈活設置；
→模塊自帶雙看門狗、I/O與系統完全隔離，安全性高，保障系統安全；
→電源具有良好的過流過壓、防反接保護功能；
→豐富的指示燈，全面查看狀態，及時排查故障；
→工業級塑料外殼，可廣泛的應用于各種工業環境；
| 串口通信參數 |
接口類型 |
RS-485\422\232 |
|
波特率 |
1200~115200bps |
|
數據位 |
6，7，8 |
|
停止位 |
1，2 |
|
校驗位 |
Even，Odd，None， Mark，Space |
|
傳輸距離 |
1200m（485\422）、15m（232） |
|
防雷保護級別 |
600W(靜電放電) |
|
過壓過流保護 |
60V/200mA |
| 電源參數 |
電源規格 |
9~18V DC |
|
電流 |
200mA@12VD |
|
防雷保護級別 |
600W(靜電放電) |
|
過壓過流保護 |
30V/500mA |
| 網口參數 |
接口形式 |
RJ45 |
|
速度 |
10/100M自適應 |
|
傳輸距離 |
100米 |
| 工作環境 |
工作溫度、濕度 |
-40~85℃，5~95%RH，不凝露 |
|
儲存溫度、濕度 |
-60~125℃，5~95%RH，不凝露 |
| 安裝&尺寸 |
安裝方式 |
定位孔安裝 |
|
尺寸 |
90*132*32mm |
