產品名稱：Modbus TCP遠程以太網I/O數據采集模塊（2DIN+2AIN+2DO）

產品型號：M100T

   M100T工業遠程以太網I/O數據采集模塊按照苛刻的工業應用環境需求而設計，廣泛應用于各種工業自動化生產、安防監控系統、自動化測量與控制系統中。

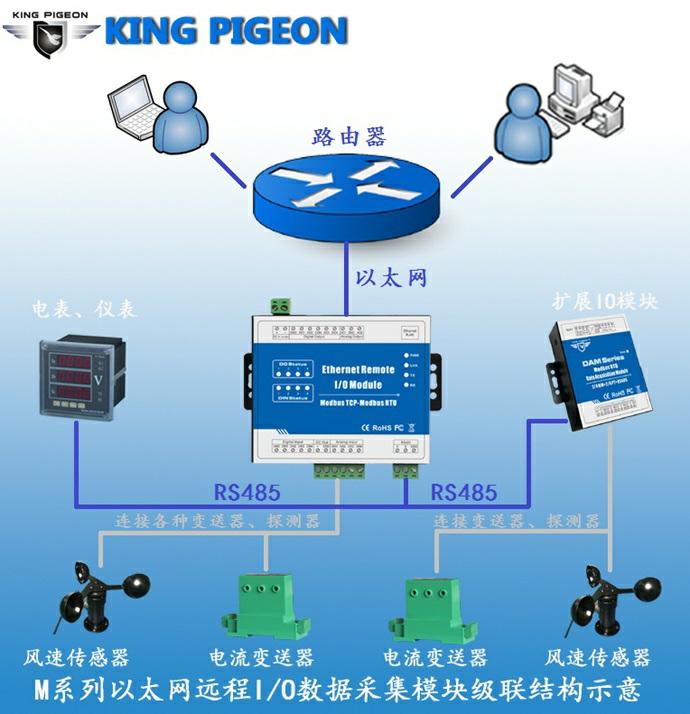

   M100T工業遠程以太網I/O數據采集模塊內嵌32位高性能微處理器MCU，集成1個工業級10/100M自適應以太網接口支持標準的Modbus TCP協議，可輕松地實現與第三方 SCADA 軟件、PLC、HMI設備整合應用。自帶一路RS485接口使其具備良好的擴展性，可通過RS485總線級聯標準的Modbus RTU I/O設備，以實現各種數字量、模擬量、熱電阻IO模塊的組合，節省成本。同時，本設備具有叢機寄存器映射的功能，叢機的數據均自動采集到映射存儲區，上位機查詢時無需等待便可快速響應，滿足了工業現場苛刻及時性功能需求。

   M100T工業遠程以太網I/O數據采集模塊提供2路光耦隔離的數字量或高速脈沖計數輸入監測、2路隔離的模擬量輸入采集，2路高速脈沖輸出DO或繼電器輸出。采用DC12～36V電源供電且?guī)в蟹婪唇颖Ｗo(hù)設計，同時為外接設備提供一路DC12～36V工作電源輸出，節省現場布線難度以及成本。

功能特性：

◆通信規約采用標準Modbus TCP 協議；

◆寬工作電壓DC12～36V，并具防接反保護功能；

◆采用工業級32位芯片，內置看門狗，并具有完善的防雷抗干擾措施，保證可靠性；

◆l路隔離的10/100M自適應以太網接口，帶15 KV ESD保護，支持Modbus TCP協議；

◆2路光耦隔離數字量輸入，支持干濕節點輸入（兩者兼容），其中一路可用作脈沖計數時，支持脈沖頻率1~300Khz；

◆2路繼電器輸出：繼電器常開觸點，觸點容量5A/250VAC，其中一路可用作脈沖輸出，支持脈沖頻率1~300Khz；

◆2路帶隔離的12bit分辨率模擬量輸入：4~20Ma、0-5V、0-10V差分輸入；

◆1路RS485通信接口，支持標準的Modbus RTU/Modbus ASCII Master協議，用于擴展；

◆1路12-24VDC電源輸出給現場其他設備，節省現場布線難度以及成本；

◆可通過Web進行管理和配置，易于操作維護簡單電源要求；

◆帶LED指示工作狀態，具備復位按鍵進行復位，便于現場安裝調試；

◆采用金屬外殼，保護等級 IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用；

◆體積小，L105*W88*H30mm，支持墻面安裝以及DIN35mm 工業導軌安裝方式。

技術參數：

◆開關量輸入 ：1）DIN輸入支持干接點/濕節點輸入,默認濕節點，干接點需訂貨時候說明；

               2）I/O 模式：DI 或計數器

               干接點：?邏輯 0：短路

                       ?邏輯 1：開路

               3）濕接點： ?邏輯 0：0 ~ 3 VDC

                           ?邏輯 1：10 ~ 30 VDC (DI COM ~ DI)

               4）隔離保護：光耦隔離，3K VDC 或 2K Vrms

               5）計數器：第一路DIN輸入支持脈沖計數，脈沖頻率為：1-300Khz Hz，斷電存儲。

◆開關量輸出：1) DO輸出默認三極管SINK輸出，繼電器輸出需訂貨時候說明；

              2) 脈沖輸出：第一路DO支持脈沖輸出功能，脈沖輸出頻率：300KHz；

              3) 過壓保護：45 VDC

              過流限制：每個接點 600 mA

              過熱保護：175℃（典型），150℃（最小）

              輸出電流：最大每通道 200 mA；

◆模擬量輸入：1) AIN輸入支持12bit分辨率的4~20Ma、0-5V、0-10V差分輸入；

              2) 精確度：±0.1% FSR @ 25℃，±0.3% FSR @ -10 和 60℃；

              3) 采樣率（所有通道）：每秒采集 12 次；

              4）隔離保護：運放隔離；

◆模擬量輸出：1) AIN輸出支持12bit分辨率的4~20Ma、0-5V、0-10V；

              2) 精確度：±0.1% FSR @ 25℃，±0.3% FSR @ -10 和 60℃；

              3）隔離保護：運放隔離；

◆10/100M自適應以太網接口：1) 通訊規約： MODBUS TCP標準規約；

                           2) 保護:  15KV ESD保護；

                           3) 協議:  Modbus/TCP、 TCP/IP、 UDP、 HTTP、SNMP MIB-II；

                           4) 最大鏈接數：作為Modbus TCP Server時，可同時支持5 TCP鏈接。

◆RS485通訊接口：1) 通訊規約： MODBUS RTU、Modbus ASCII Master標準規約；

                 2) 通訊地址：1～247可設置；

                 3) 數據格式：可軟件設置；

                 4) 通訊速率：可設置1200、2400、4800、9600、19200、38400、57600、115200、128000Bps。

◆電源：DC12～36V供電，且?guī)в蟹婪唇颖Ｗo(hù)設計，峰值電壓不得超過+40V；典型功耗：≤3W；

◆工作環境：1) 工作溫度：-20～+70℃；存放溫度：-40～+85℃；

            2) 相對濕度：5～95%，無結露（在40℃下）；

            3) 海拔高度：0～3000米；

            4) 環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所；

◆溫度漂移：≤100ppm/℃；

◆安裝方式：墻壁安裝或35mm 標準DIN導軌安裝

◆模塊尺寸： 105×88×30mm

標準包裝：

以太網遠程IO采集器x1；接線端子若干；使用說明書x1。

可選配件:

DIN35mm 安裝支架
