產品概述
海康機器人雙目單線3D激光輪廓傳感器，通過雙圖像傳感器設計，相機在消除掃描方向視野盲區的同時可以有效抑制雜散光。 相機采用高速、高分辨率、大像元圖像芯片，硬件內置高精度3D算法、寬動態圖像處理算法以及數據融合算法，結合激光精準的時序控制，可以實時輸出高精度三維點云數據。 結構緊湊、集成度高、操作便捷的特點，讓相機廣泛適用于3C、電子制造、汽車等行業動態場景下的高精度三維信息采集。
產品型號及關鍵參數
產品功能特性
（1）高幀率、高分辨率、大像元圖像芯片
（2）FPGA硬件加速，掃描速率可達10 KHz
（3）定制化大光圈鏡頭和超均勻激光光學方案
（4）超高亞像素算法，精度可達亞微米級
（5）支持多種曝光模式，魯棒性更強
（6）多幀算法融合技術，輪廓更完整
（7）多種濾波模式可選，數據更穩定
（8）一體化集成設計，安裝、調試便捷
產品開發背景
挑戰一
由于相機采用激光三角成像原理，當激光線反射路徑上存在遮擋物時，激光線無法進入成像光學系統，進而造成點云成像數據缺失，對后續點云數據分析構成影響。雙相機對象拼接方案，存在標定工序復雜，部署難度大，對機構穩定性要求高等問題。
挑戰二
在高反光材質的精密器件3D檢測任務中，因物體表面漫反射光線復雜，通常無法100%準確提取到物體表面的點云數據，造成鉤端檢測方案結果異常
針對以上痛點，海康機器人推出了雙目單線3D激光輪廓傳感器。
產品創新點/亮點
盲區消除： MV-DP2060-01D相機采用雙傳感器設計，在相機內部通過雙傳感器圖像融合，二者盲區互補，實現掃描方向上盲區消除。

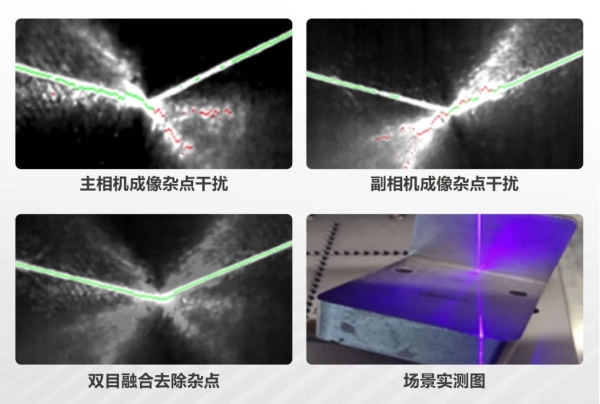

雜光抑制：兩個傳感器的公共視野，可進一步提升信噪比，對于金屬表面的雜光干擾有很好的抑制效果
最終收益
成本層面：1+1<2
相比于傳統雙相機對頭拼接架設消除盲區的方式，雙目單線型號3D激光輪廓傳感器可獨立實現此功能，同時不受外部拼接標定誤差影響，可進一步降低項目成本和項目實施復雜度，提升檢測精度。
效果層面：1+1＞2
通過相機內置的對稱設計的圖像采集模塊，拍攝被測物表面的激光線，進而通過圖像處理，抑制雜光對點云提取的影響，相比雙相機對象拼接方案，進一步提升了點云數據的準確性和真實性。
行業應用
雙目單線系列3D激光輪廓儀以其優異的消盲區、抑雜光功能，可廣泛應用于，3C、汽配、PCB等行業，幫助客戶有效提升檢測效率和質量，進一步降低項目成本。
手機攝像頭模組段差檢測
汽車連接器Pin針檢測
結構件段差高度檢測
PCB板焊點檢測
