在某些檢測應用中，技術工程師需要將指定復雜特征提取并對零件進行測量，使用Gocator? 內置的點云掩膜工具可以輕松解決這一挑戰。此期云課堂中，我們將掃描帶有4個pin針的連接器來說明該工具的工作原理，目的是測量連接器最內圈法蘭表面平面度。
使用點云掩膜工具
使用Gocator 3D線激光輪廓傳感器或快照傳感器的各種內置工具，輕松測量法蘭表面的點云平面度。Gocator? 掃描連接器并生成3D點云數據，通過瀏覽器進入Gocator界面后，對點云掩膜工具進行拖放，將代表法蘭表面的區域分出來（左下圖為橙色圓圈數據）。應用圓形掩膜工具（符合法蘭形狀），通過配置從原始掃描數據中提取需要的內圈數據。

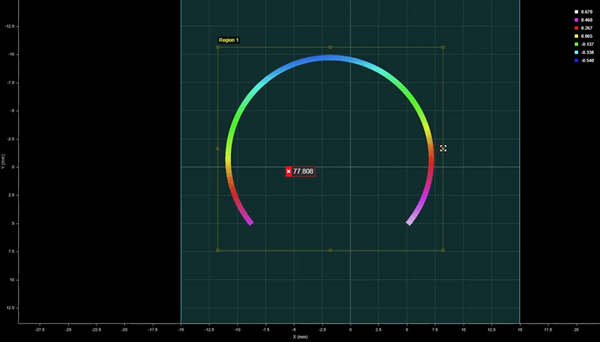

點云掩膜工具從目標區域提取出特定的點云數據并創建新的點云圖，分離數據與周邊區域。右下圖為應用點云掩膜工具后提取出來的數據，可通過其他工具對此數據進行后續的處理或者可直接將測量應用到點云數據本身。
執行點云平面度測量
應用點云平面度工具對法蘭進行測量，輸入從點云掩膜工具輸出的數據，再定義需要將法蘭數據提取出來的目標區域。通過掩膜和測量配合，可輕松完成連接器的檢測工作。
圓形、橢圓形、多邊形和矩形區域可供選擇
點云掩膜工具不僅僅只提供圓形這一種區域類型。點云掩膜工具關注復雜區域并增強測量控制，且支持圓形、橢圓形、矩形和多邊形的掩膜區域。根據掃描目標的形狀，有四種不同的區域類型可供選擇。四種區域類型分別是：
（1）圓形 - 如連接器示例
（2）橢圓形
（3）多邊形 - 適用于不規則和復雜的形狀
（4）矩形
通過點云掩膜的內置工具，客戶可在某個單獨的位置對目標區域進行集中遮蓋，并將特定的區域?qū)С霾?yīng)用到其他多個測量工具中，大大節省工程師的時間和設置工作。
客戶可使用該工具同時定義多達16個掩膜區域，并根據掩膜提取點云數據。單獨配置每個掩膜區域的大小、位置和形狀（包括圓形、橢圓形、多邊形和矩形），可將多個區域進行重疊的功能進行自定義掩膜區域。
點云掩膜工具視頻介紹：觀看
中文視頻，更直觀地了解點云掩膜工具相關信息！
